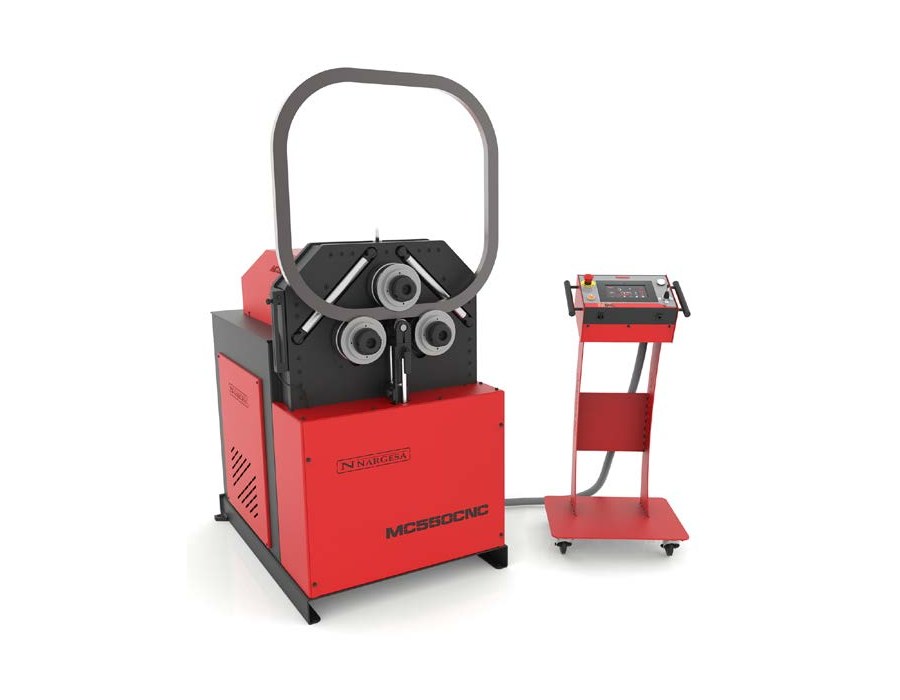

NARGESA MC550CNC savijačica cijevi i profila

NARGESA MC550CNC asimetrična je CNC savijačica cijevi i profila na tri pogonska valjka. Neovisno hidrauličko pozicioniranje donjih valjaka omogućuje promjenu međuosovinskog razmaka, bolje iskorištenje materijala i savijanje manjih radijusa nego kod simetričnih piramidalnih strojeva.

CNC ESA S625 predviđa radijus, interpolira pomake osovina, sprema programe i automatski ponavlja radni ciklus. Kapacitet okrugle cijevi iznosi do 76,2 odnosno 80 mm, pa je model namijenjen složenim pojedinačnim komadima i serijskoj proizvodnji lukova, prstenova i elemenata s više radijusa.

MC550CNC standardno uključuje modularni komplet od devet elemenata koji se na tri osovine sastavljaju u tri radna valjka. Za okrugle cijevi i osjetljive površine dostupni su opcionalni profilirani valjci.

Video prikaz

Pogledajte video na YouTubeu

Konstrukcija i način rada

Asimetrična geometrija s neovisnim donjim osovinama omogućuje varijabilan međuosovinski razmak, savijanje bliže krajevima profila i postizanje manjih radijusa. Tri pogonska valjka ravnomjerno vode materijal kroz svaki prolaz.

CNC ESA S625 koordinira pomake osovina, upravlja brzinom i sprema programe za ponovljivu proizvodnju. Prediktivno upravljanje smanjuje broj korektivnih prolaza, a vertikalni i horizontalni položaj rada olakšavaju obradu dugih i velikih komada.

Primjena i odabir modela

MC550CNC koristi se za ograde, nadstrešnice, pergole, konstrukcijske lukove, metalni namještaj, prirubnice i elemente urbane opreme. Posebno je koristan kada se isti oblik ponavlja u seriji ili kada jedan komad sadrži više različitih radijusa.

U odnosu na MC550 dodaje potpuno CNC programiranje, interpolaciju i automatsko ponavljanje ciklusa. Za veće profile i okrugle cijevi do 101,6 mm odgovarajući CNC model je MC650CNC.

Uključeni modularni valjci i opcionalni valjci za okrugle cijevi

U standardnoj opremi stroj se isporučuje s modularnim kompletom od devet čeličnih elemenata i pripadajućih podložaka. Elementi se raspoređuju na tri osovine i zajedno tvore tri radna valjka, a preslagivanjem se prilagođavaju kvadratnim i pravokutnim cijevima, punim šipkama, kutnim profilima, U i T profilima te flahu. Za savijanje okruglih cijevi dostupni su opcionalni profilirani valjci od kaljenog čelika ili Sustarina.

Uključeni modularni komplet valjaka

Devet čeličnih elemenata raspoređuje se na tri osovine i zajedno tvori tri radna valjka. Preslagivanjem elemenata i podložaka komplet se prilagođava širini i obliku obratka.

Primjeri slaganja modularnih elemenata

Različitim rasporedom elemenata sastavljeni valjci podupiru stranice kvadratnih i pravokutnih cijevi, punih šipki, kutnih profila, U i T profila te flaha položenog ravno ili na brid.

Kaljeni valjci za okrugle cijevi – opcionalna oprema

Profilirani valjci od kaljenog čelika namijenjeni su okruglim čeličnim i inox cijevima, osobito cijevima deblje stijenke. Ovisno o promjeru, program obuhvaća dvostruke ili jednostruke izvedbe valjaka.

Sustarin valjci za osjetljive cijevi – opcionalna oprema

Profilirani Sustarin valjci koriste se za inox, aluminij i druge cijevi osjetljive površine. Materijal valjka ne oštećuje niti onečišćuje površinu, a posebno je prikladan za tankostijene cijevi.

Digitalni mjerač radijusa

Opcionalni mjerač očitava unutarnji ili vanjski radijus izravno na profilu, u rasponu od 55 do 11.250 mm, bez izrade fizičke šablone.

• Pogledajte digitalni mjerač radijusa›

Tehničke značajke

Kapacitet savijanja ovisi o obliku cijevi ili profila, debljini stijenke, materijalu, valjcima i traženom radijusu.

Kapaciteti savijanja i usporedba MC modela

Ispod su izdvojeni tipični kapaciteti modela MC550CNC. Potpuna tablica profila, maksimalnih dimenzija i minimalnih radijusa, zajedno s usporedbom svih osam MC modela, dostupna je na zasebnoj stranici kapaciteta.

• Plosnati materijal / flah: 60 × 15 - 400 mm
• Kvadratna cijev / kutijasti profil: 60 × 60 × 3 - 800 mm
• Okrugla cijev / cijevni profil*: 76,2 × 3* (3”x3) - 500 mm

Napomena: Vrijednosti su orijentacijske i ovise o tvrdoći i kvaliteti cijevi ili profila, materijalu, debljini stijenke, traženom radijusu i odabranim valjcima. Stavke označene zvjezdicom (*) koriste opcionalne valjke.

Usporedba s drugim MC modelima

MC550CNC dijeli osnovnu mehaničku konstrukciju i kapacitet s modelom MC550, ali dodaje prediktivno CNC upravljanje, interpolaciju osovina i automatsko ponavljanje programa.

MC550 je prikladan kada je dovoljno spremanje položaja i ručno pokretanje radnih koraka. MC650CNC koristi istu logiku upravljanja u većem stroju, s kapacitetom okrugle cijevi do 101,6 mm.
