Kompaktna rotacijska CNC savijačica za precizno savijanje okruglih, ovalnih, kvadratnih i pravokutnih cijevi do 180°, bez unutarnjeg trna.

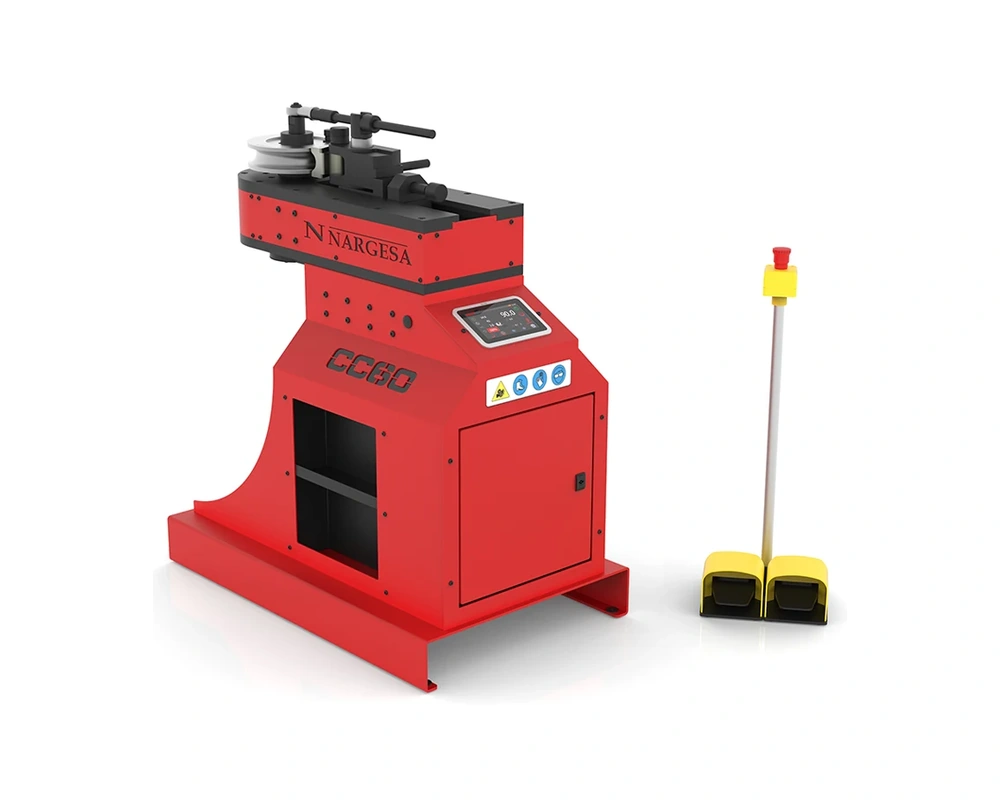

CC60 CNC oblikuje cijev oko odabranog kalupa zadanog radijusa. CNC upravljanje kontrolira kut, brzinu i korekciju elastičnog povrata, pa je model prikladan za pojedinačne komade, ponavljajuće radioničke poslove i serije u kojima su važni uredan izgled i ponovljivost.
Maksimalni kapacitet za okruglu čeličnu cijev iznosi 60,3 mm, odnosno 2 inča Schedule-40 ili 2 1/4 inča × 4 mm. Stroj obrađuje cijevi od mekog čelika, inoxa i aluminija. Referentni kapacitet za inox iznosi 60,3 × 3 mm, a za aluminij 60,3 × 8 mm; stvarni kapacitet ovisi o materijalu, stijenci, radijusu i odabranom alatu.
7-inčni CNC zaslon omogućuje unos dimenzije i debljine cijevi, kuta savijanja i odabranog alata. Sustav vodi brzinu, upozorava na potrebu uporabe potpore i omogućuje programiranu korekciju elastičnog povrata.
Savijanje je moguće u desnom ili lijevom smjeru. Promjena seta alata traje najviše oko 60 sekundi, dok se kalupi, setovi alata i dodatna oprema odabiru prema konkretnoj cijevi i radijusu savijanja.
Bez unutarnjeg trna ne znači bez vanjskog alata: cijev oblikuju glavni kalup zadanog radijusa, stezač i kontraalat. Pravilan odabir kompleta alata presudan je za geometriju zavoja, očuvanje presjeka i izgled površine.
Kalupi, setovi alata i dvoosni pozicioner nisu uključeni u osnovnu konfiguraciju stroja. Dostupni su kao opcionalna oprema u više standardnih izvedbi unutar programa alata za pojedini model.

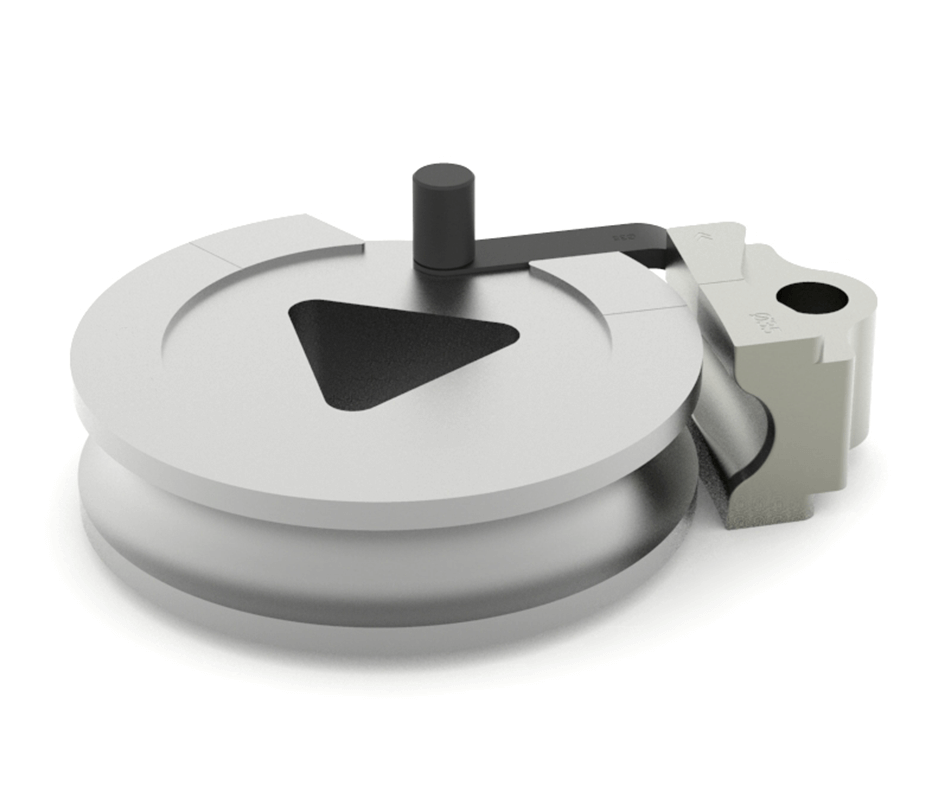

Standardni katalog obuhvaća okrugle metričke cijevi od 12 do 60 mm, kao i Schedule izvedbe i dimenzije u colima. Set se sastoji od glavnog kalupa, stezača i kontraalata.

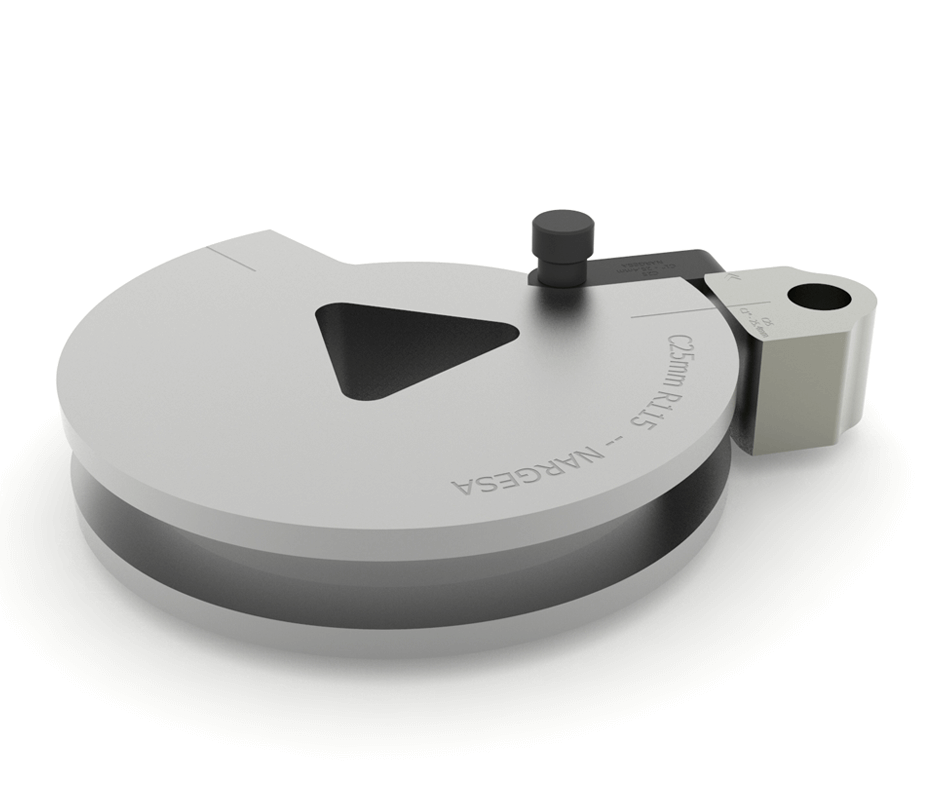

Standardni setovi pokrivaju kvadratne cijevi od 20 × 20 do 40 × 40 mm. Alat se bira prema presjeku, debljini stijenke i potrebnom radijusu.
Opcionalna oprema. Pozicioner duljine 3000 mm omogućuje šest uzdužnih položaja, zakretanje glave u koracima od 5° i zaštitu od sudara za ponovljivu serijsku proizvodnju.
Opcionalna oprema. Dostupan je za savijanje najvećih promjera i debljih stijenki kada treba dodatno stabilizirati cijev i rasteretiti radni sklop.
NARGESA BEND8 specijalni lubrikant s PTFE-om u spreju namijenjen je uporabi pri operaciji savijanja cijevi, a u svrhu smanjenja trenja, brzog habanja alata i tragova savijanja na cijevima, posebno pri obradi tanjih stijenki ili delikatnih materijala.
Moguća je izrada alata za nestandardne promjere, presjeke ili radijuse nakon tehničke provjere izvedivosti i potvrde odgovarajuće tehničke dokumentacije.
CNC upravljanje pohranjuje do 10.000 programa i omogućuje programiranje do 50 kutova na istom komadu. Operater unosi presjek, debljinu stijenke, alat i traženi kut, nakon čega sustav vodi preporučenu brzinu i korekciju elastičnog povrata. U kombinaciji s dvoosnim pozicionerom moguće je preciznije ponavljati duljine između zavoja i zakret cijevi.
| Šifra / referenca | 100-17-01-001 |
|---|---|
| Snaga motora | 1,1 kW / 1,5 HP |
| Napajanje | 230 V jednofazno, 50/60 Hz |
| Automatska brzina rotacije | 1,1–3,5 o/min |
| Ponovljivost kuta | ±0,1° |
| Minimalni radijus savijanja | 3 × promjer cijevi |
| Maksimalni radijus savijanja | 320 mm |
| Maks. okrugla čelična cijev | 60,3 mm / 2 inča Schedule-40 / 2 1/4 inča × 4 mm |
| Maks. aluminijska cijev | 60,3 × 8 mm |
| Maks. inox cijev 304 / 316 | 60,3 × 3 mm |
| Maks. kvadratna cijev | 40 × 40 × 4 mm |
| Maksimalni kut savijanja | 180° |
| Dimenzije | 630 × 1000 × 1150 mm |
| Težina | 365 kg |
Navedeni kapaciteti odnose se na službene referentne materijale i alate. Veća čvrstoća materijala, drugačija debljina stijenke ili manji radijus mogu smanjiti stvarni kapacitet.
Stroj je proizveden u NARGESA pogonima u Španjolskoj, u skladu s primjenjivim europskim pravilima za industrijske strojeve. Registracijom stroja moguće je ostvariti jamstvo do tri godine, uz moguće posebne uvjete za pojedine modele.
Da. CNC omogućuje programiranje do 50 kutova na jednom komadu, a programi se spremaju za ponovnu uporabu.
Da. Set alata određuje vanjsku dimenziju i radijus savijanja. Za nestandardne dimenzije ili radijuse moguća je izrada prilagođenog alata nakon provjere izvedivosti.
CC stroj izrađuje definirani zavoj oko kalupa do 180°. MC stroj profil postupno valja između tri valjka i prikladniji je za velike lukove, prstenove i spirale.
Da. Kao ovlašteni NARGESA distributer za Hrvatsku možemo pomoći pri odabiru modela, kalupa, radijusa i dodatne opreme.
Ako imate dodatnih pitanja o stroju, setovima alata ili dodatnoj opremi, tehnička podrška dostupna je na zahtjev.
