MX700 proširuje modularni koncept NARGESA MX programa većom silom, dubljim grlom, duljim hodom i velikim radnim stolom. Zbog toga prihvaća teže alate i naprave te odgovara radionicama kojima je uz svestranost važna veća rezerva sile i prostor za zahtjevnije obratke.
Video prikazi NARGESA MX700
Pregled stroja i mogućnosti primjene
Pogledajte pregled stroja na YouTubeu
Primjer posebne alatne naprave razvijene za MX340G CNC
Prikazana naprava razvijena je za MX340G CNC prema nacrtu kupca iz Hrvatske. Video je relevantan i za MX700 kao primjer načina na koji NARGESA projektira posebne alate za MX platformu, pri čemu izvedba i kapacitet svake naprave ovise o konkretnom stroju i operaciji.
Primjeri primjene i detalji
Snažna modularna probijačica, preša i bravarska kombinirka
- Hidraulična sila 70 t, grlo 350 mm, hod 160 mm i radni stol 600 × 350 mm omogućuju rad s većim obratcima, debljim materijalima i teškim alatnim napravama.

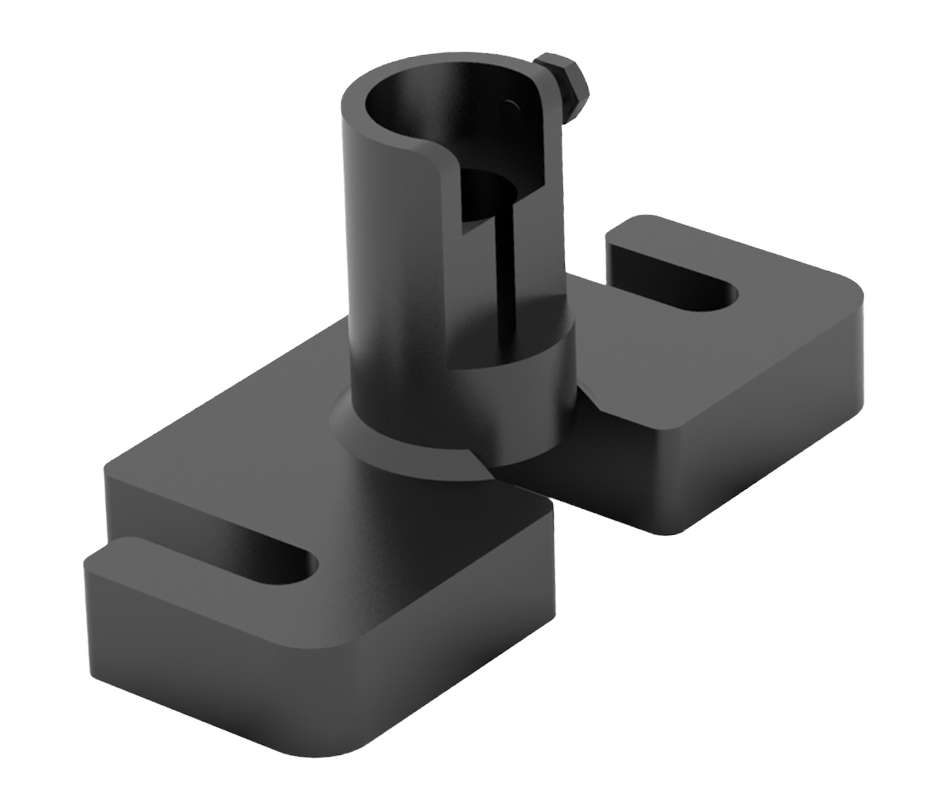

- Stroj je namijenjen probijanju lima, pločevine, flaha, cijevi, kutnih profila te U, T, UPN i IPN profila, ovisno o odabranom probijaču, matrici i geometriji obratka.
- Brzom izmjenom kompletnog alata MX700 se prilagođava rezanju, savijanju, kutnom isjecanju, usijecanju cijevi, formiranju, utiskivanju ili posebnoj proizvodnoj operaciji.
- Veća sila i otvorena vertikalna radna stanica omogućuju primjenu standardnih NARGESA alata, ali i robusnijih specijalnih naprava razvijenih za konkretan proizvod ili seriju.
Operacije i primjene MX700

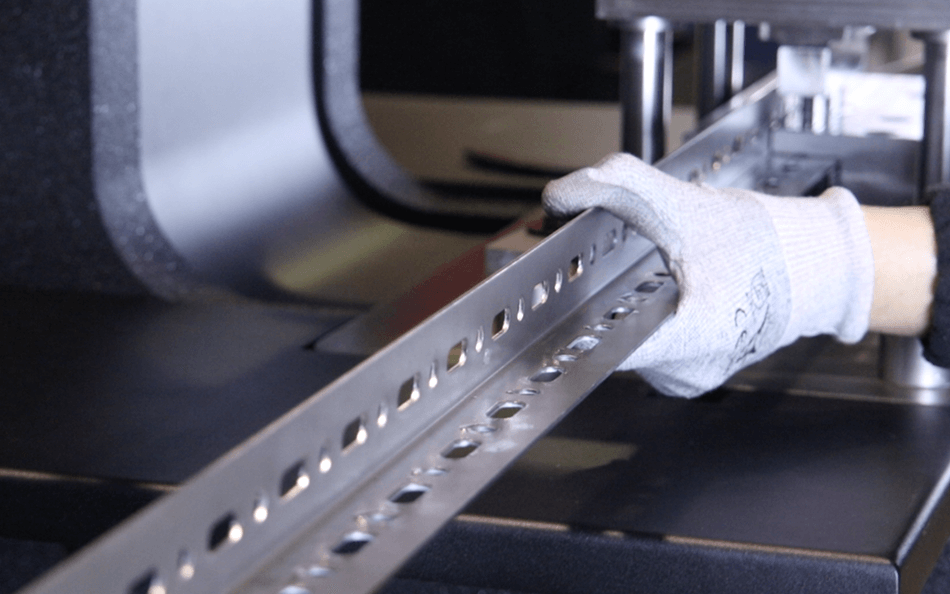

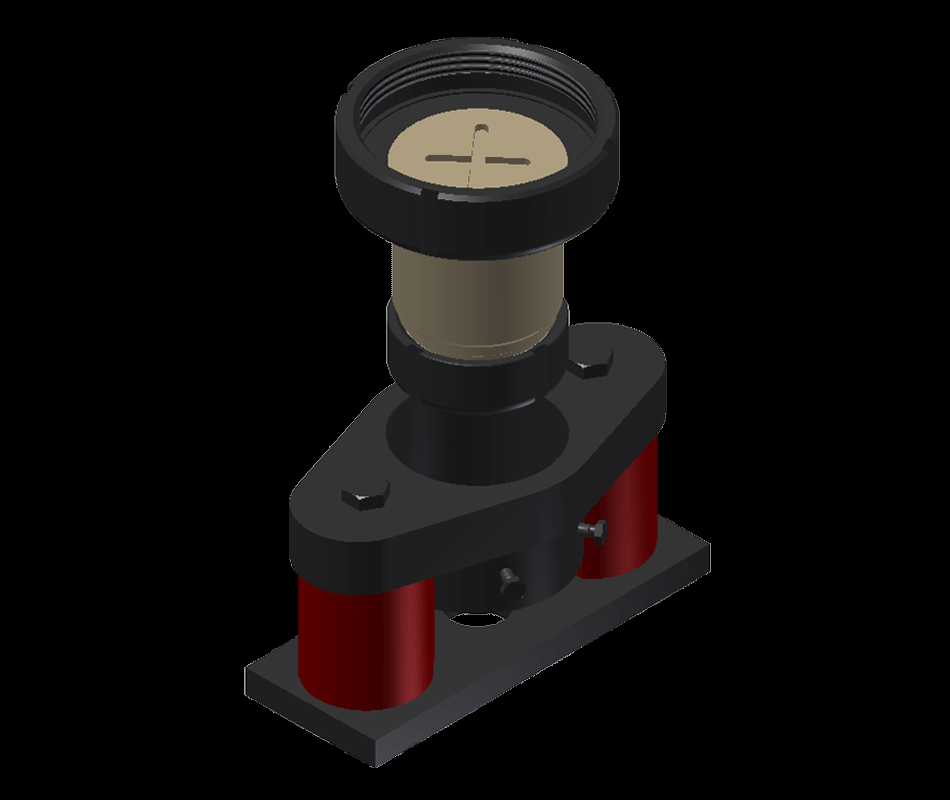

- Probijanje okruglih, kvadratnih, pravokutnih i ovalnih rupa odnosno šliceva u limu, flahu, cijevima, kutnim profilima i profilima.
- Rezanje plosnih profila i flaha do većih presjeka, rezanje kutnih profila i šipki te kutno isjecanje lima odgovarajućim škarama.
- Savijanje lima i flaha alatima širine 170 ili 350 mm, prešanje, utiskivanje i oblikovanje debljih metalnih dijelova.

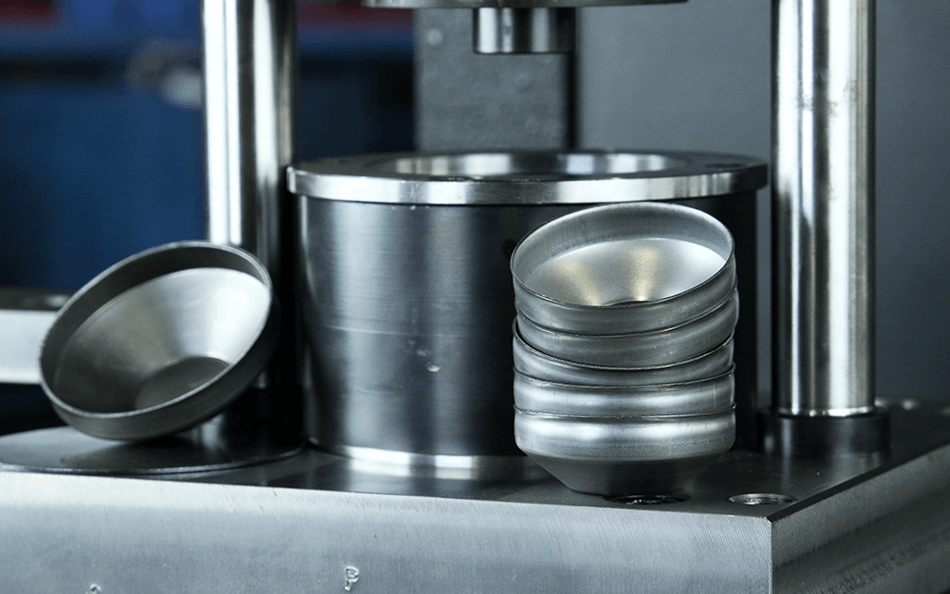

- Usijecanje cijevi, izrada sedlastog dosjeda te isjecanje, formiranje i probijanje završetaka cijevi za vijčane spojeve.
- Serijska proizvodnja i rad sa specijalnim jednooperacijskim ili višeoperacijskim napravama koje koriste raspoloživih 70 t sile.
Velika sila, radni prostor i prilagodba alatom
MX700 nije klasična kombinirka s nekoliko trajno ugrađenih stanica. Jedna snažna otvorena vertikalna radna stanica prihvaća probijače, matrice, škare, alate za savijanje i specijalne naprave, pa se stroj konfigurira prema poslu koji radionica stvarno obavlja.
U odnosu na MX340G CNC, model MX700 daje veću silu, dublje grlo, dulji hod i znatno veći stol. To ga čini prikladnijim za teže alate, veće obratke, širi alat za savijanje od 350 mm i intenzivniju serijsku proizvodnju.
Standardni alati i posebne tvorničke naprave
Uz standardni program dostupni su probijači i matrice u posebnim oblicima ili dimenzijama te namjenske tvorničke naprave za operacije izvan standardnog programa. Izvedivost ovisi o kapacitetu stroja i konstrukciji alata.
Najtraženiji alati za MX700
Izdvojeni alati prikazuju najčešće načine na koje se MX700 pretvara iz snažne probijačice u modularnu bravarsku kombinirku. Kompletan program organiziran je prema operaciji na središnjoj stranici MX alata.

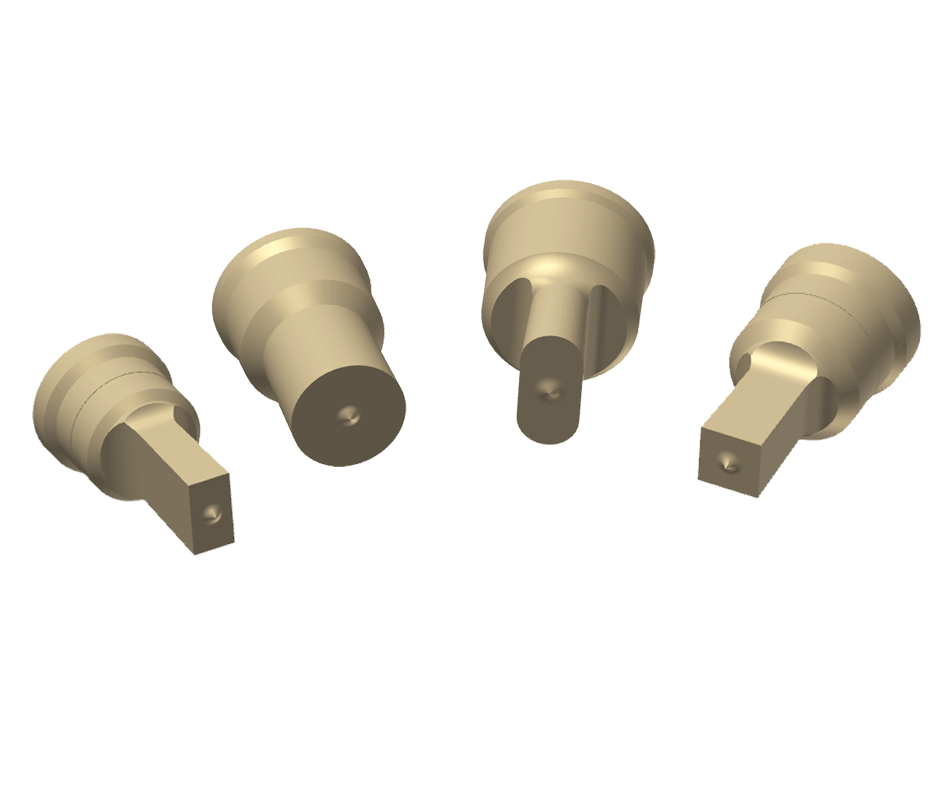

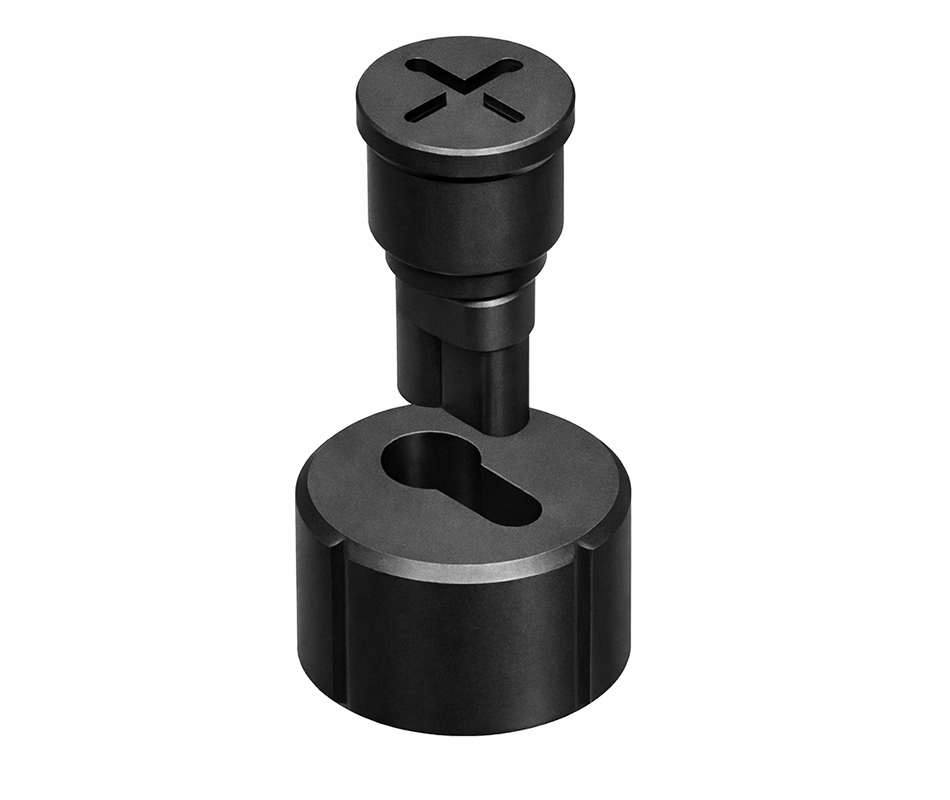

Probijači i matrice
Okrugli, kvadratni, pravokutni i ovalni probijači, uključujući ovalni probijač za šlic. Uz standardne dimenzije dostupne su i posebne tvorničke izvedbe probijača i matrica.
- standardne dimenzije
- specijalne dimenzije
Škare za kutno isjecanje
Podesivo kutno isjecanje do 150 × 150 × 8 mm.
- REF 140-02-02-00001
- 150 × 150 × 8 mm
Škare za flah 200 × 20
Rezanje plosnih profila, flaha i pločevine do 200 × 20 mm.
- REF 140-02-02-00002
- 200 × 20 mm

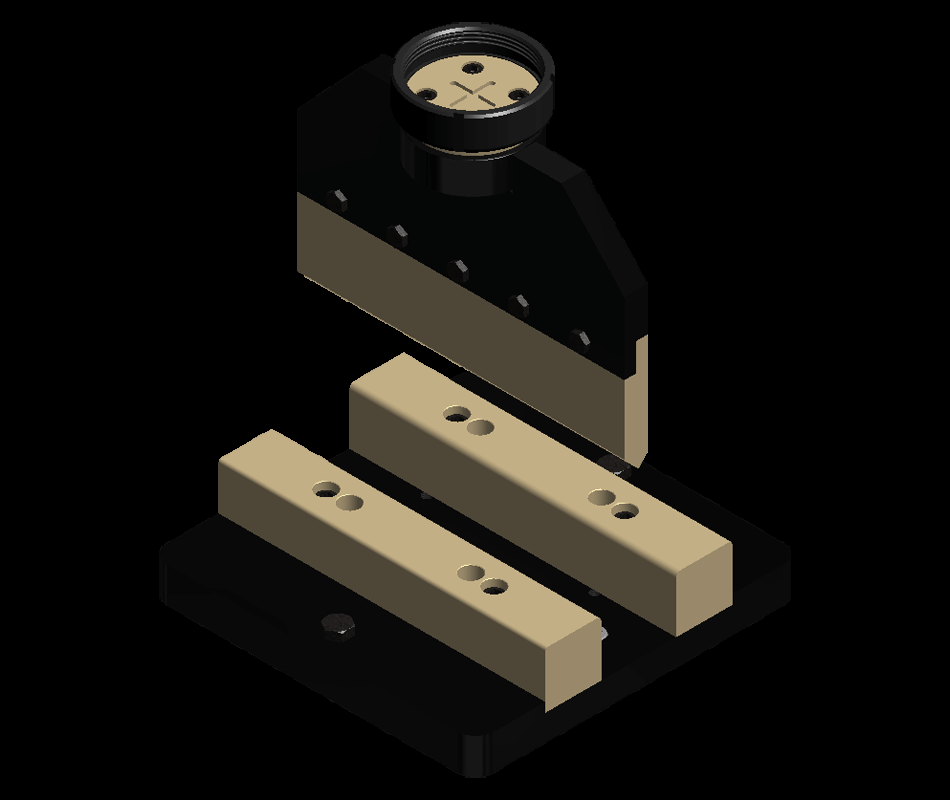

Alat za savijanje 350 mm
Savijanje lima i flaha do širine 350 mm i debljine do 20 mm.
- 350 mm
- do 20 mm
- podesivi V
Alat za usijecanje cijevi
Izrada sedlastog dosjeda na cijevima Ø16–60 mm.
- Ø16–60 mm
- sedlasti dosjed
Alat za završetke cijevi
Naprava za isjecanje, formiranje i probijanje krajeva cijevi u svrhu izrade vijčanih spojeva.
- cijevi 10–50 mm
- izmjenjiva rupa
Škare za kutne profile
Ravni rez do 80 × 80 mm i kosi rez do 50 × 50 mm.
- 80 × 80 mm
- 45° / 90°
Posebni tvornički alati
Za operacije izvan standardnog programa dostupne su tvornički projektirane posebne naprave koje mogu objediniti jednu ili više operacija na istom dijelu.
- 70 t
- više operacija
- posebna izvedba
Tehničke značajke
| Šifra / referenca | 100-02-02-003 |
|---|---|
| Snaga motora | 5,5 kW / 7,5 HP |
| Napon | 400 V, trofazno |
| Hidraulična sila | 70 t |
| Radna brzina | 9 mm/s |
| Povratna brzina | 14 mm/s |
| Hod probijača | 160 mm |
| Grlo | 350 mm |
| Stol/nosač alata | 600 × 350 mm |
| Dimenzije | 1130 × 1370 × 2060 mm |
| Težina | 2000 kg |
Kapacitet ovisi o materijalu, debljini, obliku proboja ili reza i odabranom alatu.
Zatražite ponudu za NARGESA MX700
Stroj je proizveden u Španjolskoj (EU) i ima do 3 godine jamstva uz registraciju stroja. Za dodatna pitanja o standardnim alatima ili posebnim tvorničkim napravama tehnička podrška dostupna je na zahtjev.
Pošaljite upit
