Brzo stezanje
Jednim pokretom ručke obradak se pritišće ili oslobađa bez dugotrajnog uvrtanja klasičnog vijka.
Najčešće primjene
Gdje se koriste KUKAMET brze stege?

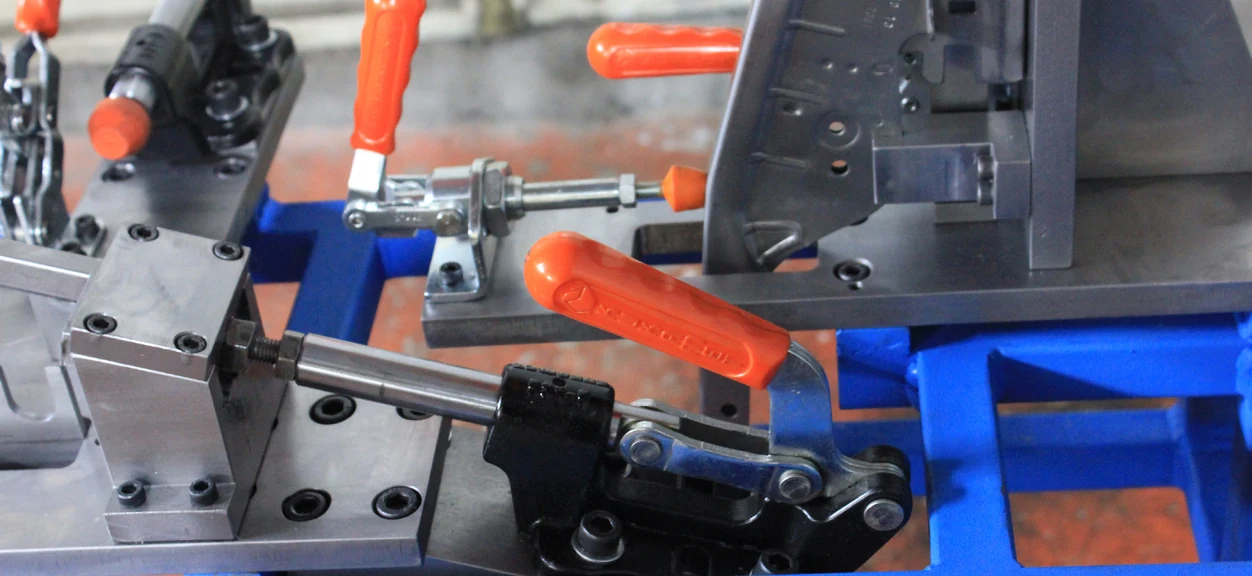

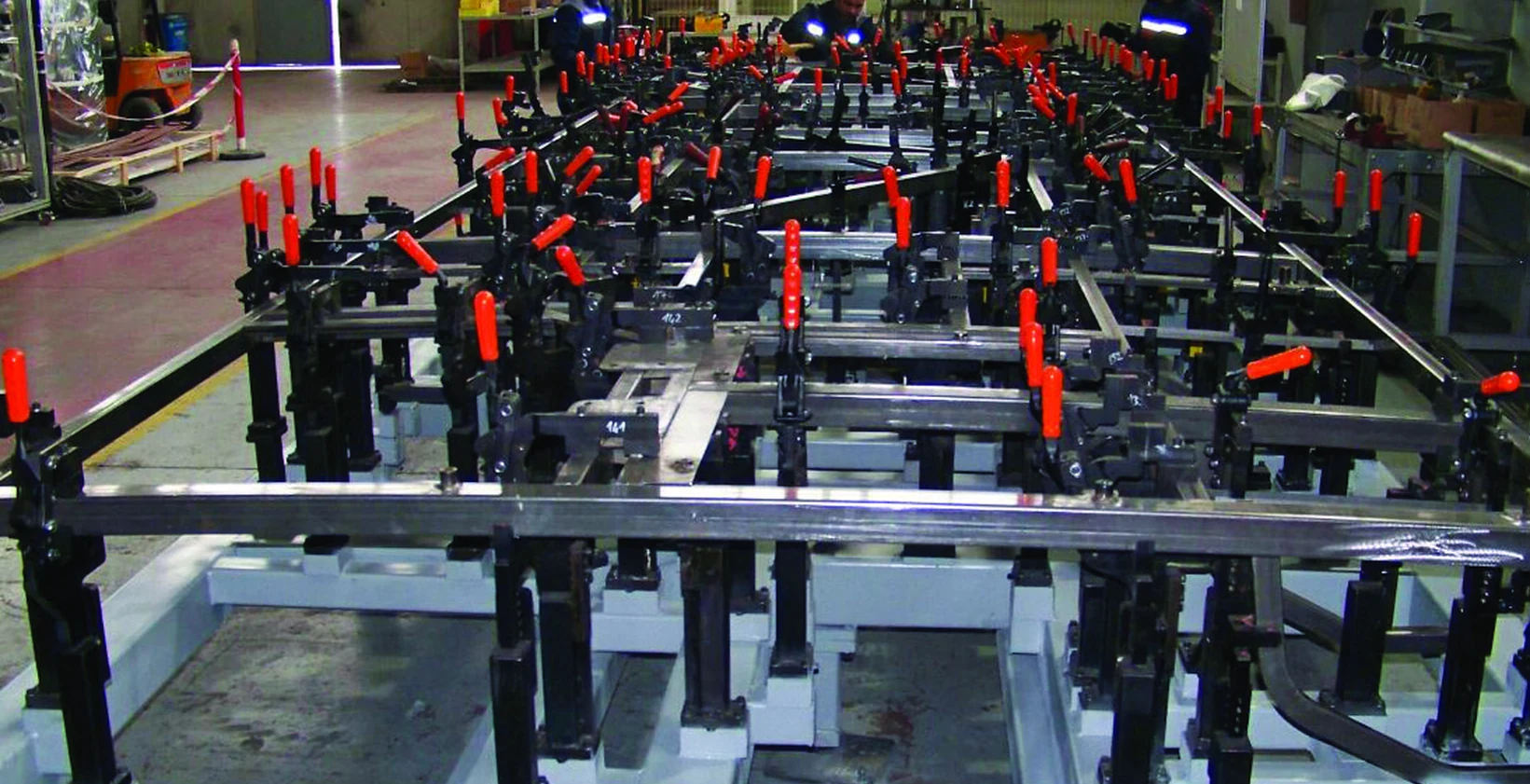

Zavarivačke šablone
Montažne naprave
Kontrolne naprave

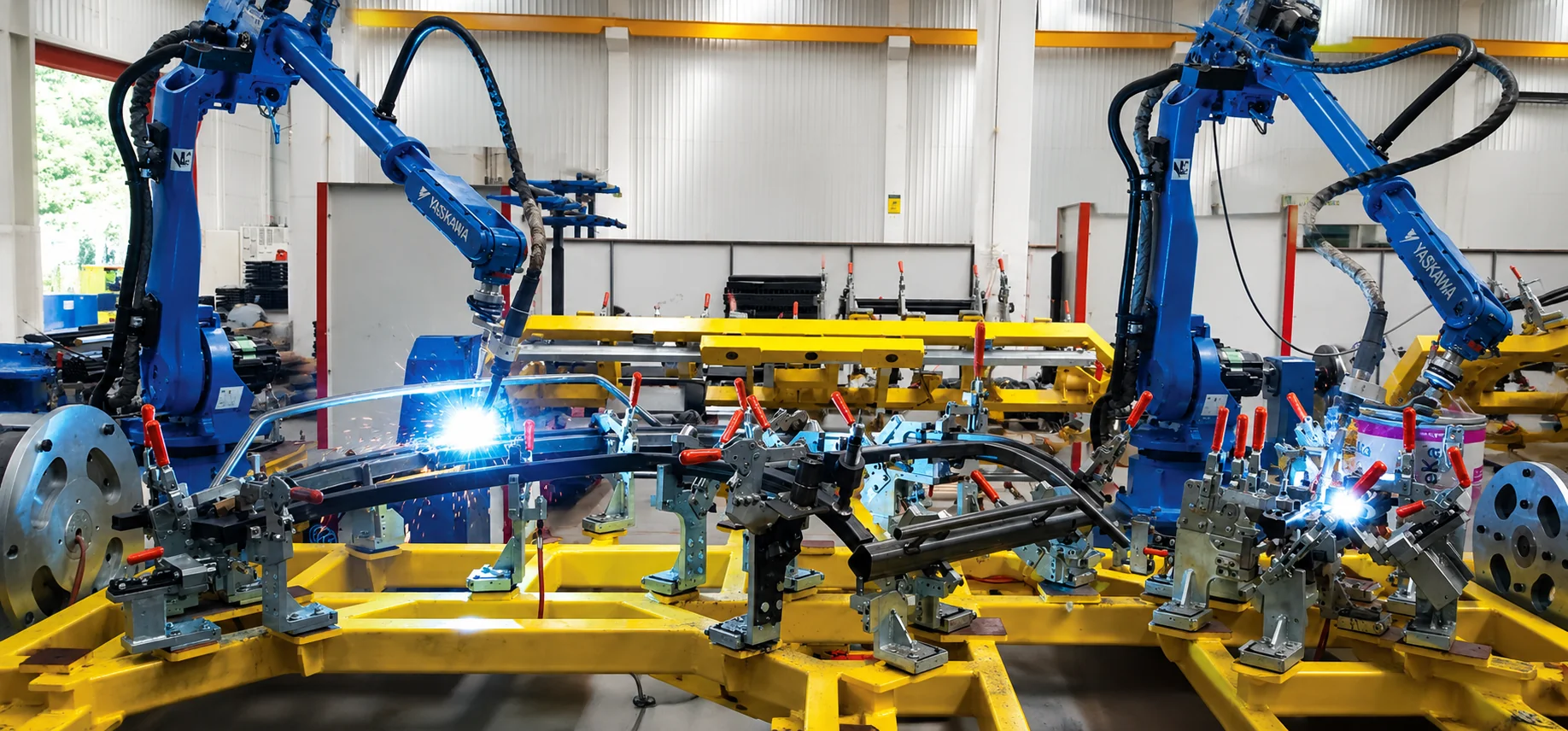

Robotsko zavarivanje
Serijska proizvodnja
Alatničarske naprave
Osnovni princip rada
Što je preklopna ili šablonska stega?
Preklopna ili šablonska stega je ručna brza stega namijenjena brzom, sigurnom i ponovljivom pozicioniranju obratka u proizvodnim napravama, šablonama, alatima za zavarivanje i montažnim sustavima.
Pomicanjem ručke polužni mehanizam dovodi pritisni element u radni položaj i zaključava ga prelaskom preko mrtve točke. Nakon pravilnog podešavanja pritisnog vijka obradak se može svaki put stegnuti približno jednakom silom, bez ponovnog zavrtanja klasične vijčane stege.
Horizontalne i vertikalne izvedbe rade prema istom osnovnom principu. Razlikuju se prvenstveno prema položaju ručke u stegnutom stanju, raspoloživom prostoru i ergonomiji pojedine primjene.

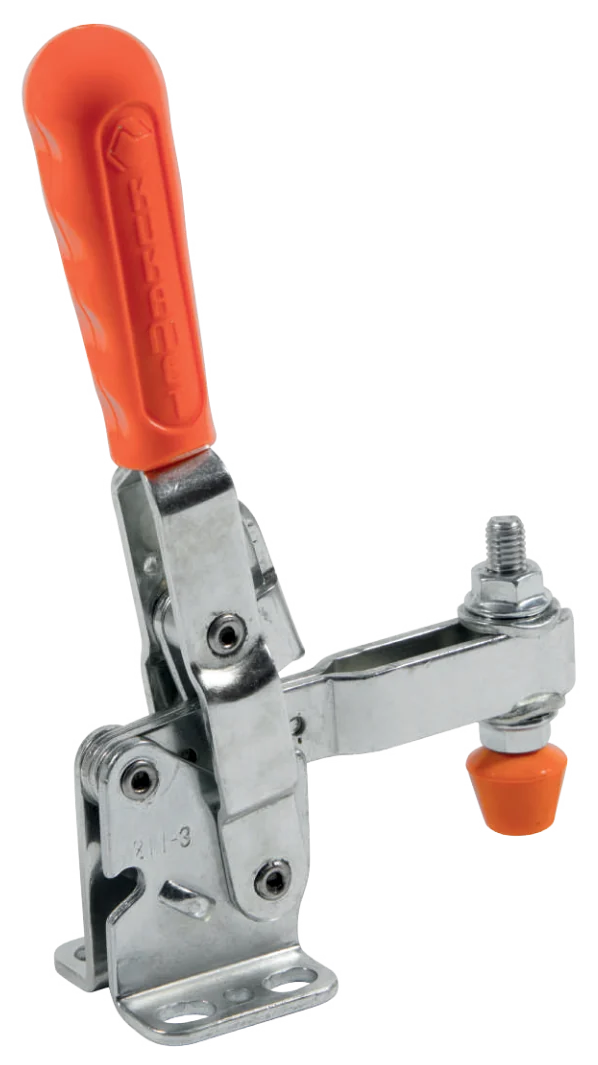

Konstrukcijske značajke i glavni dijelovi
- 1Izmjenjiva ergonomska poliuretanska ručka
Ručka tvrdoće 90 Shore A oblikovana je za siguran prihvat te je otporna na ulja i lomljenje.
- 2Zaštita od priklještenja prstiju
Zaštitni element na mehanizmu smanjuje mogućnost priklještenja prstiju tijekom otvaranja i zatvaranja stege.
- 3Visokočvrsta pocinčana čelična konstrukcija
Nosivi elementi izrađeni su od kvalitetnog čeličnog lima ST52, odnosno materijala S355J2+N, uz pocinčanu površinsku zaštitu.
- 4Inox zakovice i kaljene čahure
Zglobovi koriste zakovice od nehrđajućeg čelika kvalitete 304 i toplinski obrađene čahure.
- 5Podmazani zglobovi
Zglobna mjesta podmazana su radi smanjenja trenja i dugotrajnijeg rada mehanizma.
- 6Pritisni vijak
Podesivi pritisni vijak klase 8.8, opremljen maticama i podložnim pločicama.
- 7Podesivi kontaktni element
Pritisni element podesiv u dvije osi za preciznu prilagodbu steznog kontakta.
- 8Jednostavna izmjena kontaktnog ili pritisnog elementa
Izmjenjivi završetak olakšava prilagodbu materijalu i obliku obratka. Za pojedine modele dostupni su silikonski, gumeni i metalni kontaktni elementi; temperaturna otpornost i tvrdoća ovise o odabranoj izvedbi.
- 9Montažna baza
Otvori u bazi služe za pričvršćivanje stege na šablonu, napravu ili odgovarajući adapter.
Prikaz je informativan. Konstrukcija, oblik baze, pritisni vijak i kontaktni završetak razlikuju se ovisno o modelu i veličini stege.
Praktične prednosti
Zašto koristiti preklopne i šablonske stege?
Ponovljiv položaj
Stabilna geometrija naprave pomaže da svaki obradak bude postavljen i stegnut na jednak način.
Zaključavanje preko mrtve točke
Pravilno podešen mehanizam ostaje zaključan i otporniji je na slučajno otpuštanje tijekom rada.
Različite sile i izvedbe
Modeli se razlikuju prema sili, veličini, položaju ručke, bazi, pritisnom vijku i materijalu izvedbe.
KUKAMET program prema tipu stege

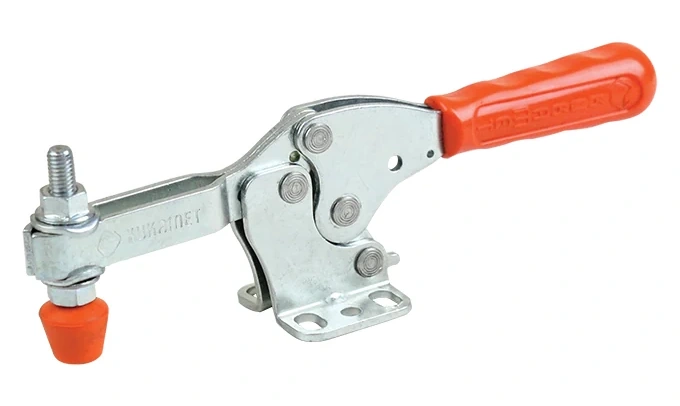

KUKAMET horizontalne preklopne stege
Horizontalne preklopne stege
Ručne preklopne stege kod kojih ručka nakon stezanja ostaje nisko, približno paralelno s bazom. Prikladne su kada prostor iznad obratka mora ostati slobodan.
Objavljene serije: 111, 112, 113, 121/122, 133 i 142. Varijante L, D i D-L prikazane su na stranicama pripadajućih serija.

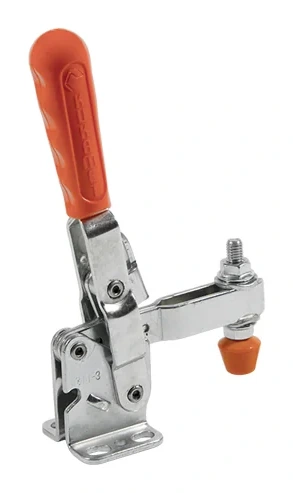

KUKAMET vertikalne preklopne stege
Vertikalne preklopne stege
Vertikalne preklopne stege imaju uspravnu ručku u stegnutom položaju, a razlikuju se prema horizontalnoj, vertikalnoj ili bočnoj bazi, standardnom, punom ili kutnom kraku, kočnici te kompaktnoj ili modularnoj konstrukciji.
Objavljene serije: 211, 212, 213, 242, 251 i 252. Varijante L, D, D-L i D-A prikazane su na stranicama pripadajućih serija.

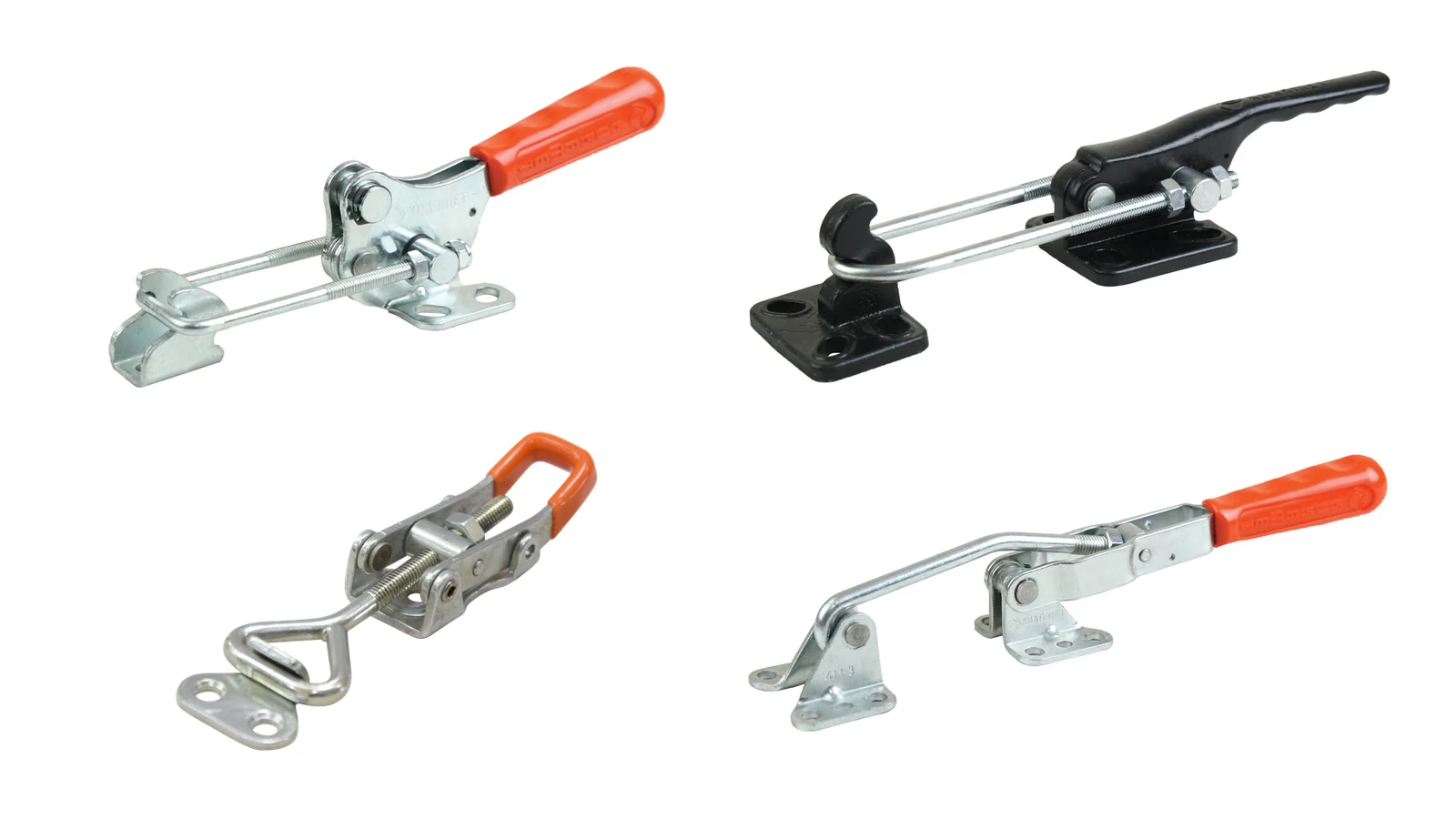

KUKAMET preklopne stege s U i C kukom
Preklopne kopče i kopče za zaključavanje
Zatezne stege za poklopce, vrata i spremnike. Program obuhvaća standardne, lake, zaključane i izvedbe za velika opterećenja s U ili C kukom.
Objavljene serije: 311, 312, 321/331/332, 333-L, 341, 351, 361/362/363, 371 i 411/412/413/421.
KUKAMET potisno-povlačne preklopne stege
Pravocrtne potisno-povlačne stege
Zakret ručke pretvara se u aksijalno pomicanje kliznog elementa. Primjenjuju se za potiskivanje prema graničniku, povlačenje, zatezanje i ponavljajuće pozicioniranje u montažnim, kontrolnim, obradnim i zavarivačkim napravama.
Objavljene serije: 511, 512, 513, 521, 531, 532, 533, 534, 535-R/L, 536, 551 i 552. Posebne L, Y, H i srodne izvedbe prikazane su na stranicama pripadajućih serija.

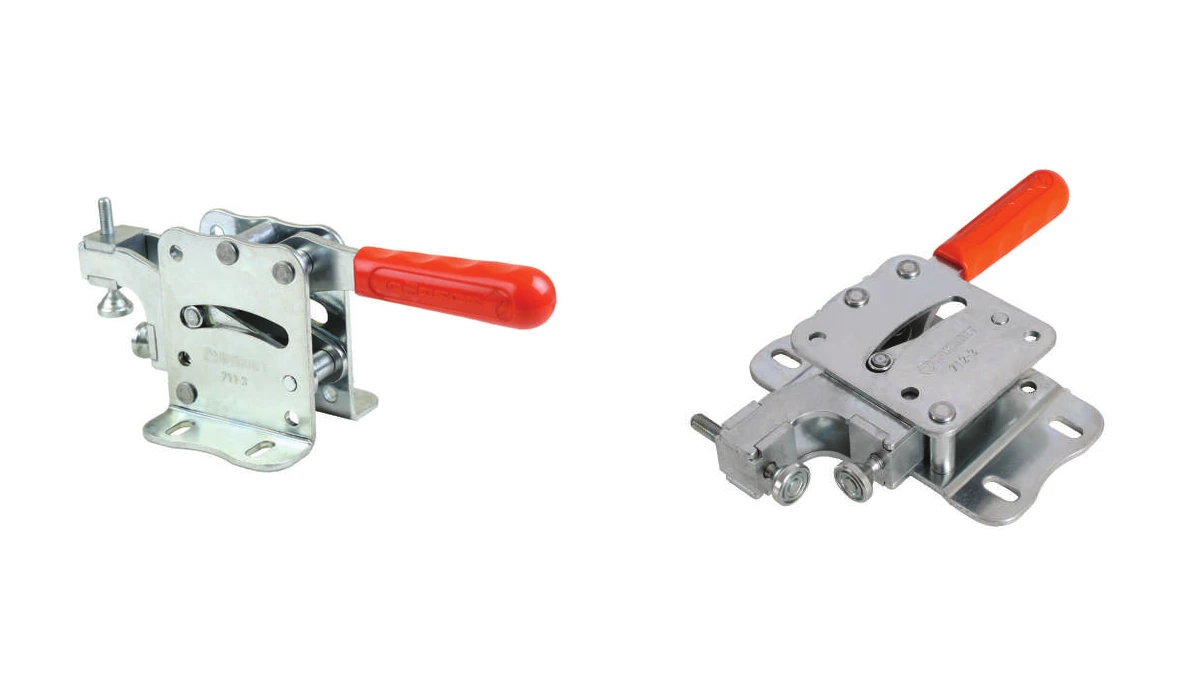

KUKAMET kombinirane preklopne stege
Istodobno bočno pozicioniranje i pritisak prema dolje
Modeli 711 i 712 jednim pokretom ručke ostvaruju dva smjera stezanja. Namijenjeni su napravama u kojima obradak treba nasloniti na graničnik i istodobno učvrstiti na podlogu.
Objavljene serije: 711 i 712.

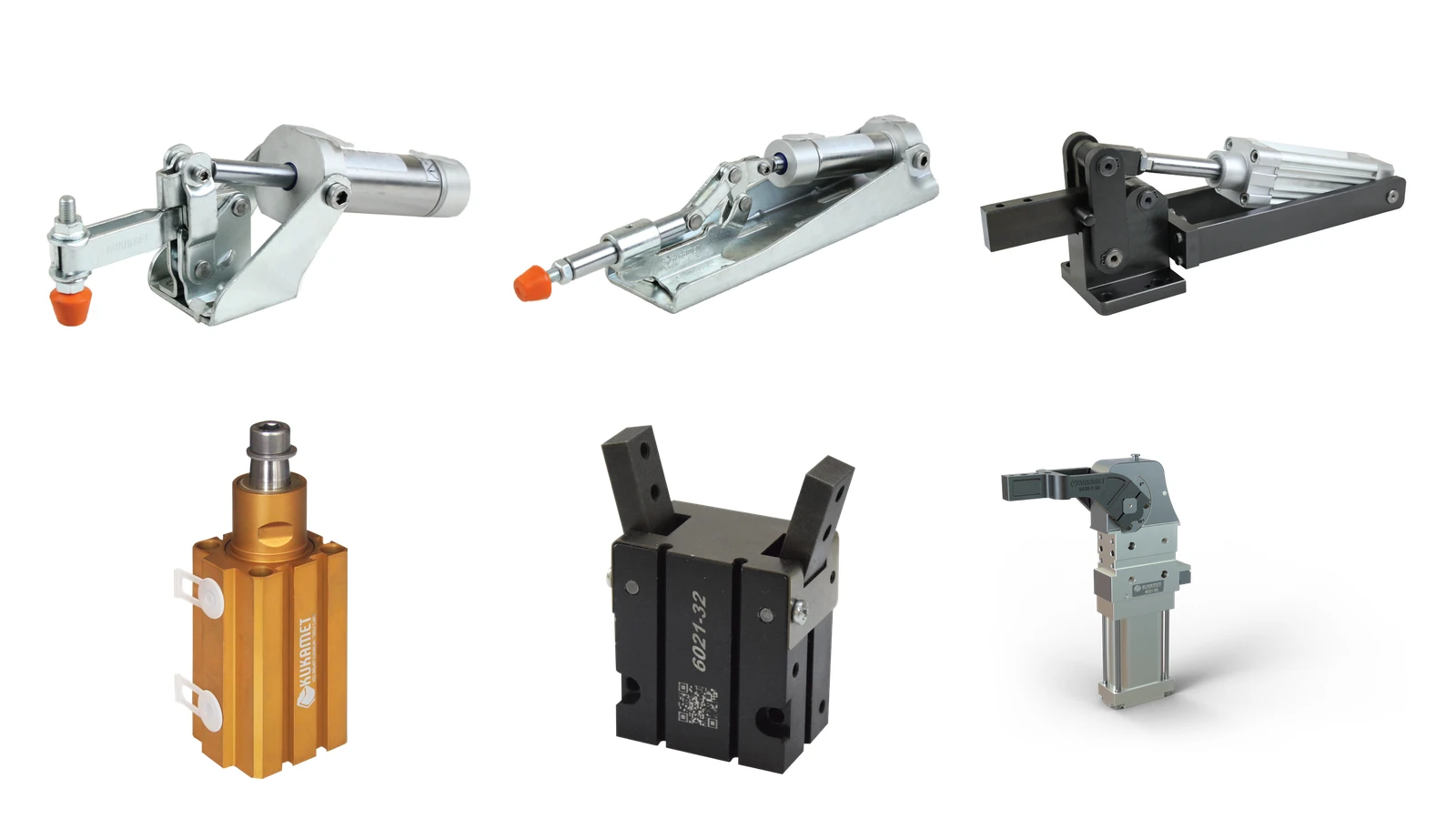

KUKAMET pneumatske stege
Pneumatske preklopne, potisno-povlačne i zakretne stege, hvataljke i stege velikog momenta (power clamp)
Od standardnih pneumatskih preklopnih stega do mehanizama za velika opterećenja, zakretnih stega, hvataljki i stege velikog momenta (power clamp) za automatizirane cikluse.
Objavljene serije: 611/612/631, 651/651-H/652, 621/641, 661/662/671/672/673, 681/682/683, 691, 6011–6017, 6021–6024 i 6031.
Objavljeni KUKAMET program: zeljezo.hr sada obuhvaća odabrane horizontalne, vertikalne, stege s U/C kukom, potisno-povlačne, kombinirane i pneumatske stege, zakretne stege, hvataljke i pripadajuću dodatnu opremu. Za nestandardne i novije modele pošaljite oznaku ili opis primjene; aktualnu dostupnost provjeravamo prema službenom programu. Otvorite kombinirane stege 711/712.
Materijali i površinska zaštita

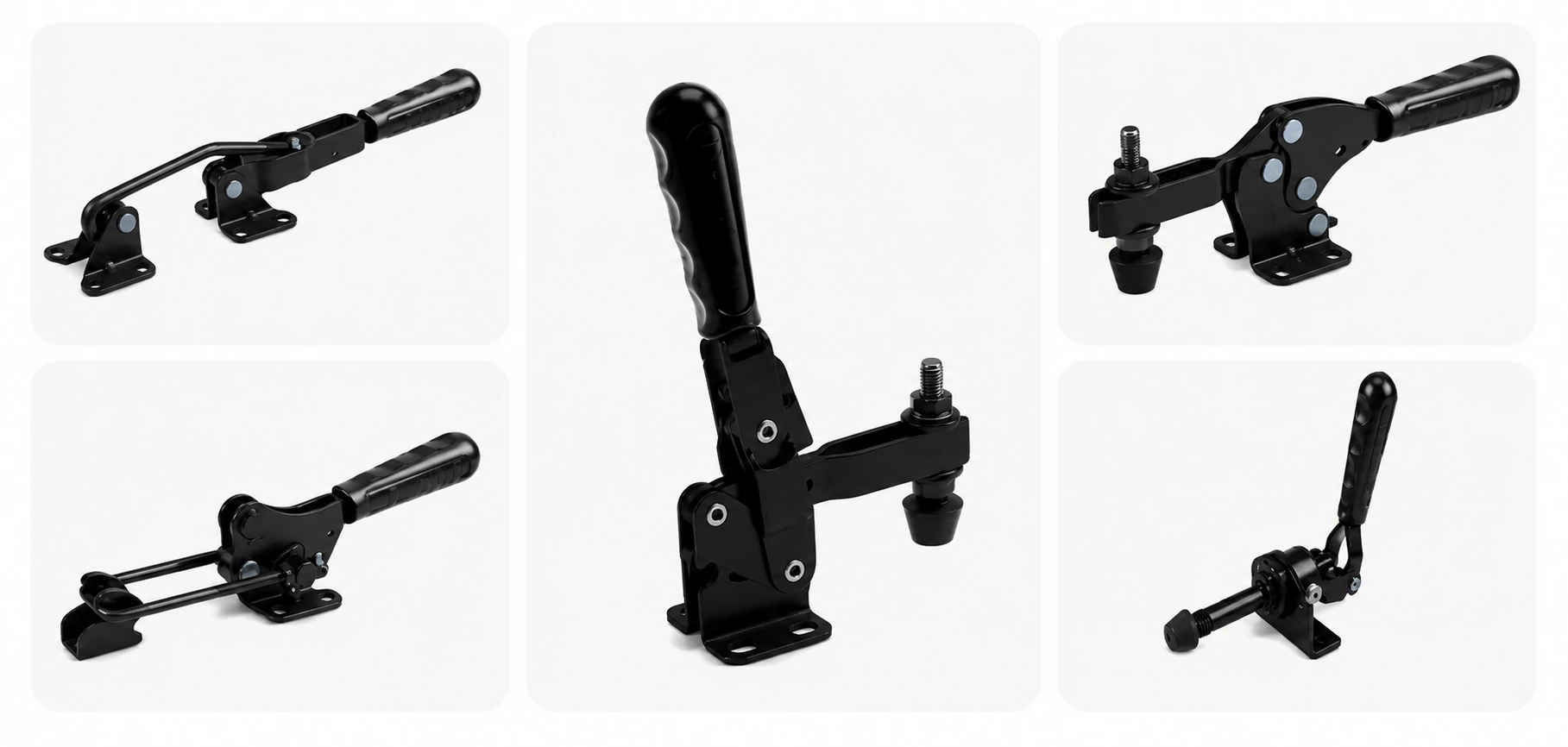

Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine izvedbe za velika opterećenja koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Tehničke informacije
PDF katalozi, CAD i 3D modeli
Objavljene stranice modela pokrivaju trenutačno obrađeni dio ručnog programa. Kompletan PDF katalog sadrži dodatne modele, dimenzijske crteže, raspored montažnih rupa i ostale podatke potrebne za konačan odabir.
Za mnoge KUKAMET modele dostupni su 2D i 3D CAD podaci na službenim stranicama i u sustavu TraceParts. TraceParts prije preuzimanja može zatražiti besplatnu registraciju.
Česta pitanja
Odabir i primjena KUKAMET stega
Što je preklopna stega?
Preklopna stega je ručna ili pneumatska stega s polužnim mehanizmom koji brzo pritišće i drži obradak te se u zatvorenom položaju zaključava preko mrtve točke.
Što znači šablonska stega?
Naziv šablonska stega koristi se za brze preklopne stege ugrađene u zavarivačke, montažne, kontrolne i alatničarske šablone ili naprave.
Koja je razlika između horizontalne i vertikalne preklopne stege?
Glavna je razlika položaj ručke u stegnutom stanju. Kod horizontalne izvedbe ručka ostaje nisko i približno paralelno s bazom, a kod vertikalne ostaje uspravna.
Kako odabrati veličinu stege?
Odabir ovisi o potrebnoj pritisnoj i držnoj sili, raspoloživom prostoru, položaju ručke, smjeru stezanja, dimenziji pritisnog vijka i načinu montaže baze.
Kada se koristi pneumatska stega?
Pneumatska stega koristi se kada je potrebno automatizirano, brzo i često ponavljano stezanje, osobito u proizvodnim linijama i robotskim ćelijama.
Upit za KUKAMET stege
Za ponudu pošaljite oznaku modela, željenu količinu ili opis primjene. Ako točan model još nije odabran, navedite smjer stezanja, raspoloživi prostor i potrebnu silu.
