Automatsko podešavanje s niskom horizontalnom bazom

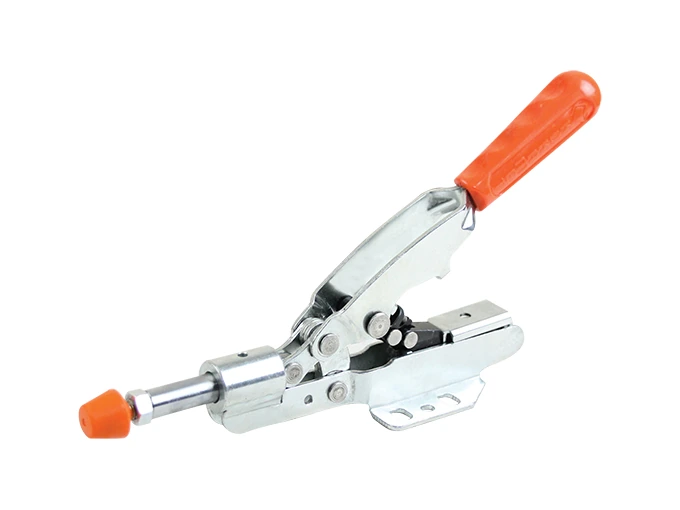

KUKAMET 551 automatski prilagođava položaj kliznog elementa promjeni debljine ili udaljenosti obratka do 16 mm. Željena sila podešava se vijkom na mehanizmu, a niska horizontalna baza određuje visinu osi stege u napravi.
Gdje se najčešće koristi?

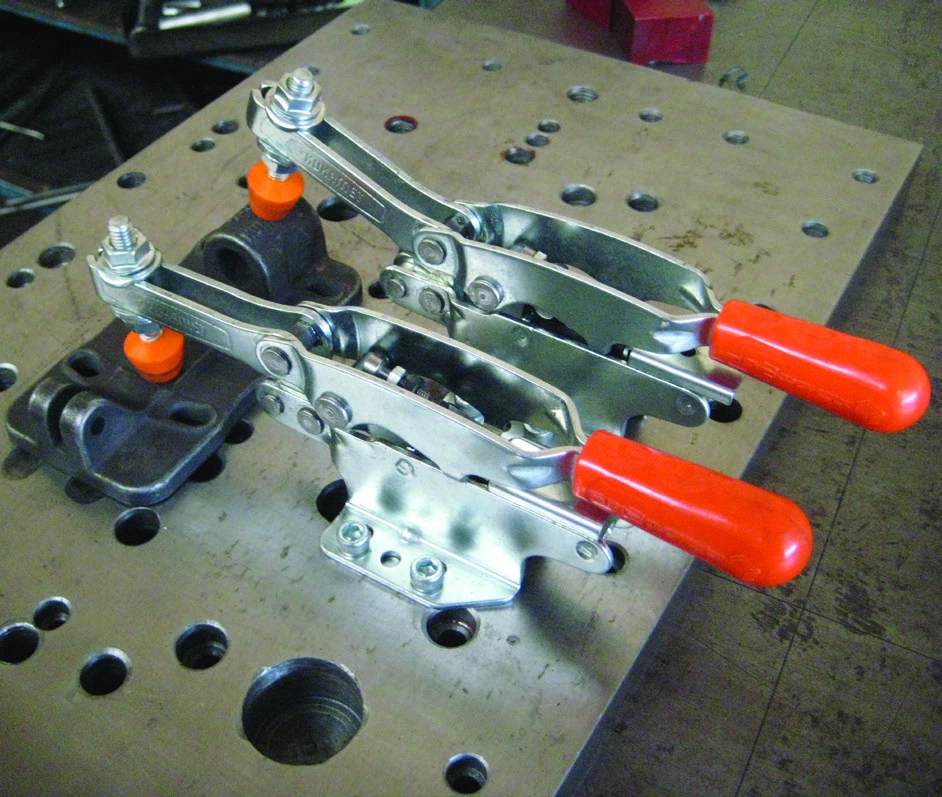

Koristi se u fleksibilnim montažnim, kontrolnim, obradnim i proizvodnim napravama u kojima se izmjenjuju dijelovi različite debljine ili se tolerancije obratka ne žele kompenzirati ručnim podešavanjem pri svakom ciklusu. Niska horizontalna baza odabire se prema potrebnoj visini osi kliznog elementa.
Tehnički podaci KUKAMET 551
Model 551-3 koristi nisku horizontalnu bazu, automatsku kompenzaciju do 16 mm i hod od 23 mm.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Baza | Automatska kompenzacija | Sila pritiska F1 | Kapacitet držanja F3 | Hod |
|---|---|---|---|---|---|
| 551-3 | niska horizontalna | do 16 mm | 2.500 N | 3.200 N | 23 mm |
Dimenzije, hod i montažne rupe
Kod automatskog mehanizma provjerite raspoloživi raspon kompenzacije, početni položaj obratka, visinu baze i podešenje sile. Automatska prilagodba ne zamjenjuje čvrste lokatore i pravilno oslanjanje dijela.
Napomena: sila pritiska i kapacitet držanja nisu isti podatak. Sila pritiska opisuje silu na obratku, dok kapacitet držanja opisuje opterećenje koje zaključani mehanizam može zadržati. Prije narudžbe provjerite aktualnu tvorničku dokumentaciju.
Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine izvedbe za velika opterećenja koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Pribor i kontaktni elementi
Izdvojena dodatna oprema za preklopne stege
Prikazana je općenita dodatna oprema za kompletan asortiman KUKAMET preklopnih stega. Za provjeru kompatibilnosti s određenim modelom ili veličinom stege konzultirajte katalog ili nam pošaljite upit.
PDF katalog, službena stranica i 2D/3D modeli
PDF izvadak sadrži službene tablice, dimenzijske crteže, hod kliznog elementa i raspored montažnih rupa. Službene KUKAMET stranice daju pristup aktualnim podacima i dostupnim 3D modelima.
Upit za KUKAMET 551
Za ponudu navedite model 551-3 i količinu. Za provjeru primjene pošaljite raspon promjene debljine, željenu silu i potrebnu visinu osi kliznog elementa.
