Stega za velika opterećenja s pravokutnim radnim elementom

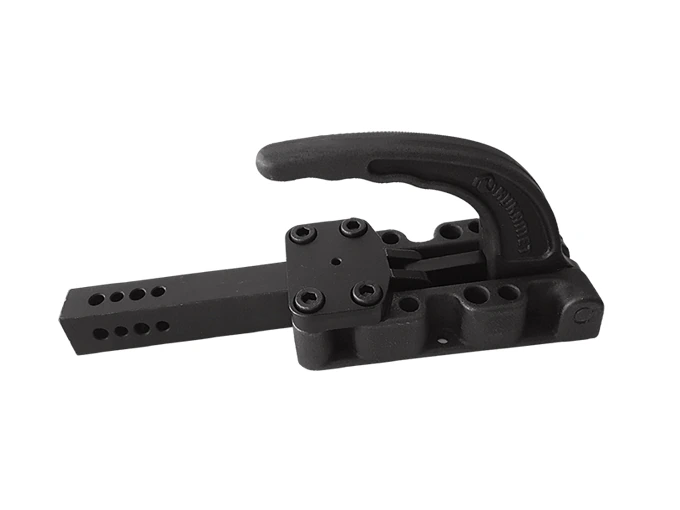

KUKAMET 534 koristi lijevano tijelo i masivni pravokutni radni element. Takva izvedba omogućuje izradu posebnog kontakta, prihvata ili alata prilagođenog obliku obratka i konstrukciji naprave.
Gdje se najčešće koristi?

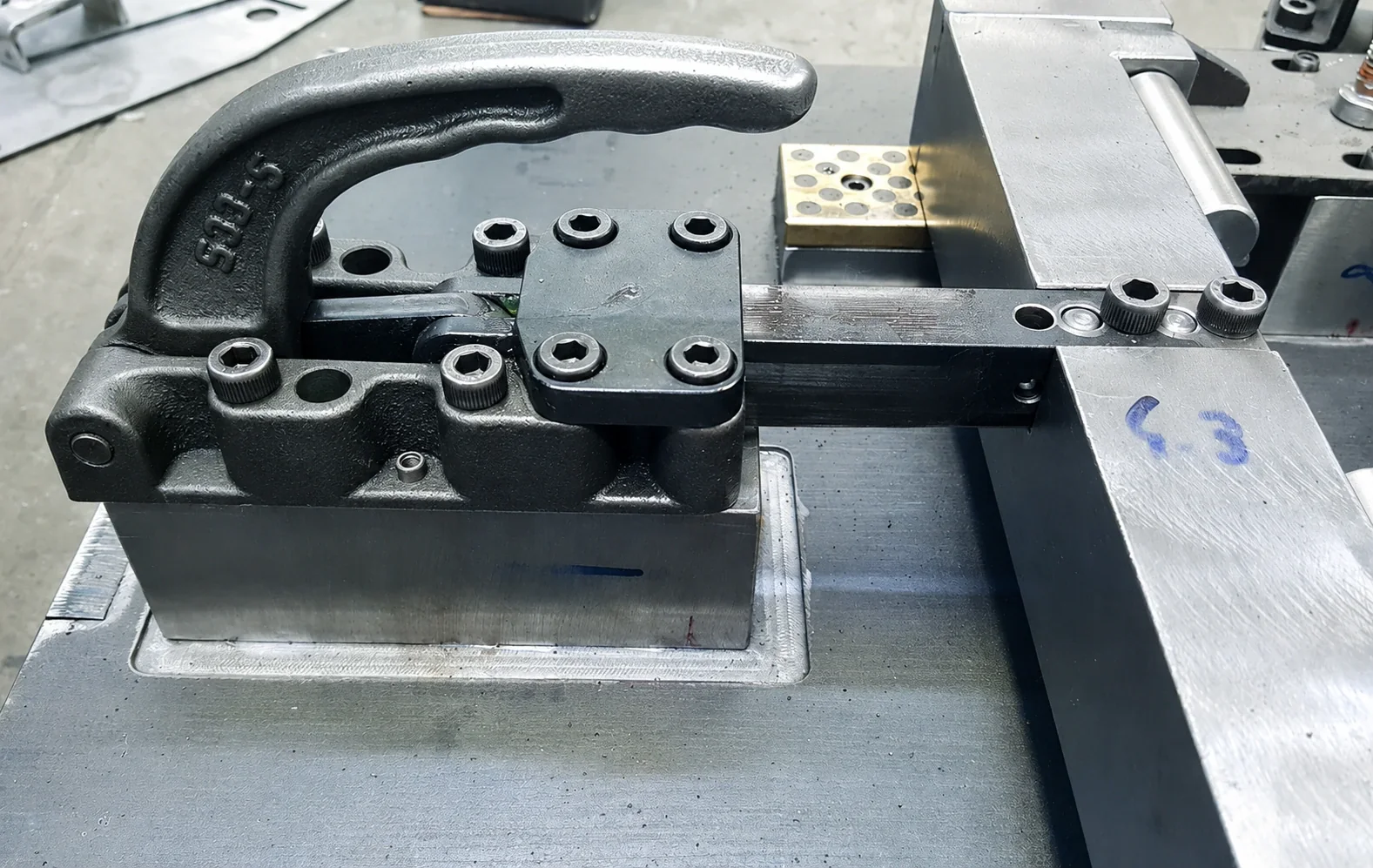

Prikladna je za teške zavarivačke, montažne i obradne naprave u kojima standardni okrugli klizni element nije pogodan. Pravokutni radni element može nositi posebno izrađeni kontakt ili alat i rasporediti silu prema zahtjevima konkretnog obratka.
Tehnički podaci KUKAMET 534
Modeli se razlikuju prema presjeku pravokutnog radnog elementa, hodu i nazivnim silama.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Radni element | Sila pritiska F1 | Kapacitet držanja F3 | Hod |
|---|---|---|---|---|
| 534-4 | pravokutni 16 × 16 mm | 7.000 N | 11.000 N | 38 mm |
| 534-5 | pravokutni 20 × 25 mm | 12.000 N | 29.000 N | 50 mm |
Dimenzije, hod i montažne rupe
Kod ovih sila posebno je važno provjeriti krutost cijele naprave, oslonce obratka, presjek nosača i način spajanja kontaktnog elementa. Nazivni kapacitet stege ne može nadoknaditi savijanje konstrukcije.
Napomena: sila pritiska i kapacitet držanja nisu isti podatak. Sila pritiska opisuje silu na obratku, dok kapacitet držanja opisuje opterećenje koje zaključani mehanizam može zadržati. Prije narudžbe provjerite aktualnu tvorničku dokumentaciju.
Pocinčane, inox i crne izvedbe
Materijali i površinska obrada razlikuju se prema seriji. Limeni modeli uglavnom imaju pocinčane čelične dijelove, dok pojedine izvedbe za velika opterećenja koriste lijevano tijelo s praškastim ili fosfatnim premazom. Za odabrane serije dostupne su i crne ili inox izvedbe. Točnu izvedbu provjerite prema punoj oznaci modela u aktualnom KUKAMET katalogu.
Pribor i kontaktni elementi
Izdvojena dodatna oprema za preklopne stege
Prikazana je općenita dodatna oprema za kompletan asortiman KUKAMET preklopnih stega. Za provjeru kompatibilnosti s određenim modelom ili veličinom stege konzultirajte katalog ili nam pošaljite upit.
PDF katalog, službena stranica i 2D/3D modeli
PDF izvadak sadrži službene tablice, dimenzijske crteže, hod kliznog elementa i raspored montažnih rupa. Službene KUKAMET stranice daju pristup aktualnim podacima i dostupnim 3D modelima.
Upit za KUKAMET 534
Za ponudu navedite veličinu modela 534 i količinu. Kod novih naprava pošaljite podatke o sili, hodu i obliku kontakta ili alata koji će se spojiti s pravokutnim radnim elementom.
