sigurnosna kočnica
341-L
Zaključana izvedba dostupna je u sve tri veličine, uz gotovo jednake radne podatke.
Konstrukcija i način rada
KUKAMET 341 razvijen je za velika opterećenja. Baza, poluga i zatezni dio izrađeni su od nodularnog lijeva GGG-60 i zaštićeni crnim elektrostatskim praškastim premazom, dok su kuka i osovinice čelične i pocinčane.
Gdje se najčešće koristi?

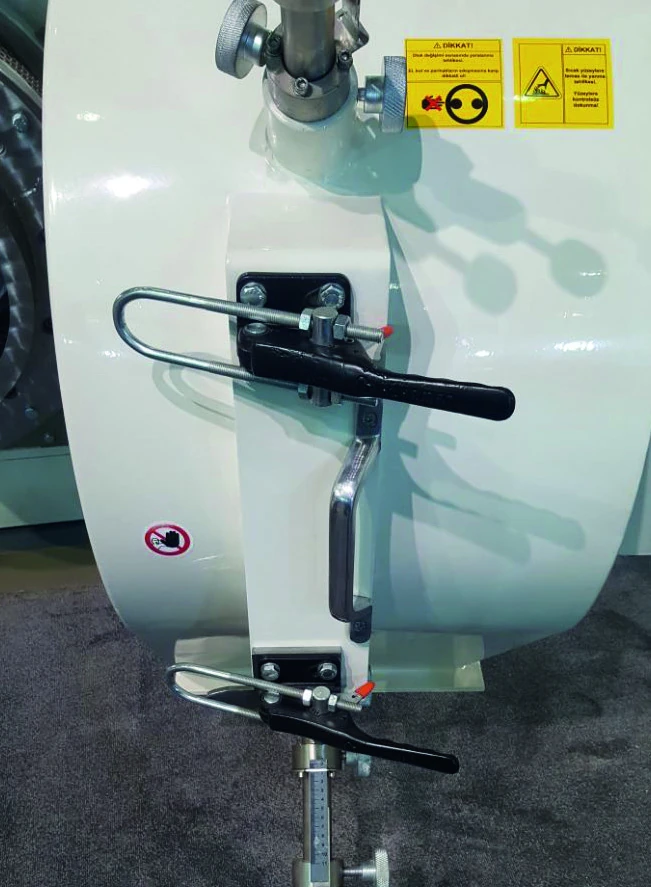

Koristi se za teške poklopce, velike spremnike, industrijska vrata, kalupe, transportne sklopove i drugu opremu u kojoj limene serije nemaju dovoljno sile ili krutosti. Protukomad i nosač moraju biti dimenzionirani za jednako opterećenje kao stega.
Tehnički podaci 341
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Sila zatezanja F1 | Kapacitet držanja F3 | Hod / navoj | Masa |
|---|---|---|---|---|
| 341-3 | 10.000 N | 12.000 N | 95 mm | 1.050 g |
| 341-4 | 15.000 N | 17.000 N | 130 mm | 1.850 g |
| 341-5 | 20.000 N | 25.000 N | 65 mm | 2.235 g |
Što provjeriti prije odabira
Usporedite silu zatezanja F1 i kapacitet držanja F3, potrebnu duljinu ili hod kuke, položaj protukomada, montažne rupe i slobodan prostor za ručku. Duljina navoja nije isto što i radni hod mehanizma.
F1 opisuje silu kojom stega zateže sklop, dok F3 opisuje opterećenje koje zaključani mehanizam može zadržati. Navedene vrijednosti nisu sigurnosni faktor za cijelu konstrukciju.
Materijali i posebne izvedbe
Standardne limene izvedbe koriste pocinčane čelične dijelove, nehrđajuće zakovice i toplinski obrađene čahure. Inox i crne izvedbe dostupne su samo za određene modele i veličine. Kod inox U- i C-kuka kataloški navedena vlačna nosivost približno je 30% niža, pa tu razliku treba uključiti u odabir.
Kuka i protukomad
Kompatibilni elementi sustava zatvaranja
Kuka, protukomad i montažna geometrija moraju odgovarati veličini stege. Oznaka obitelji nije dovoljna za narudžbu: provjeravaju se navoj, duljina, raspored rupa i potreban raspon podešavanja.
KUKAMET U-kuka
Navojna u-kuka odgovarajuće veličine.
KUKAMET 340-03
Protukomad za seriju 341.
KUKAMET 921
Zamjenska ručka kada je primjenjivo.
PDF katalog, službeni podaci i 2D/3D modeli
PDF izvadak sadrži tvorničku tablicu, dimenzijski crtež, hod ili duljinu navoja te raspored montažnih rupa. Službena KUKAMET stranica služi za provjeru aktualnog statusa modela i dostupnih CAD datoteka.
Upit za KUKAMET 341 stega s U kukom za velika opterećenja
Za ponudu navedite model, veličinu, količinu i željenu izvedbu. Za pomoć pri odabiru pošaljite razmak između stege i protukomada, potreban raspon podešavanja, očekivano opterećenje te skicu montažnih rupa.
