standardna vertikalna serija
651
Četiri veličine od Ø25 do Ø50.
Konstrukcija i način rada
Serija 651 koristi vertikalnu geometriju pritisne poluge i standardni pneumatski cilindar. Model 651-H dodaje pomoćnu ručnu polugu za namještanje ili ručno rukovanje tijekom pripreme naprave. Serija 652 koristi kvadratni klip i utor za senzor položaja, čime se olakšava nadzor otvorenog ili zatvorenog stanja u automatiziranom ciklusu.

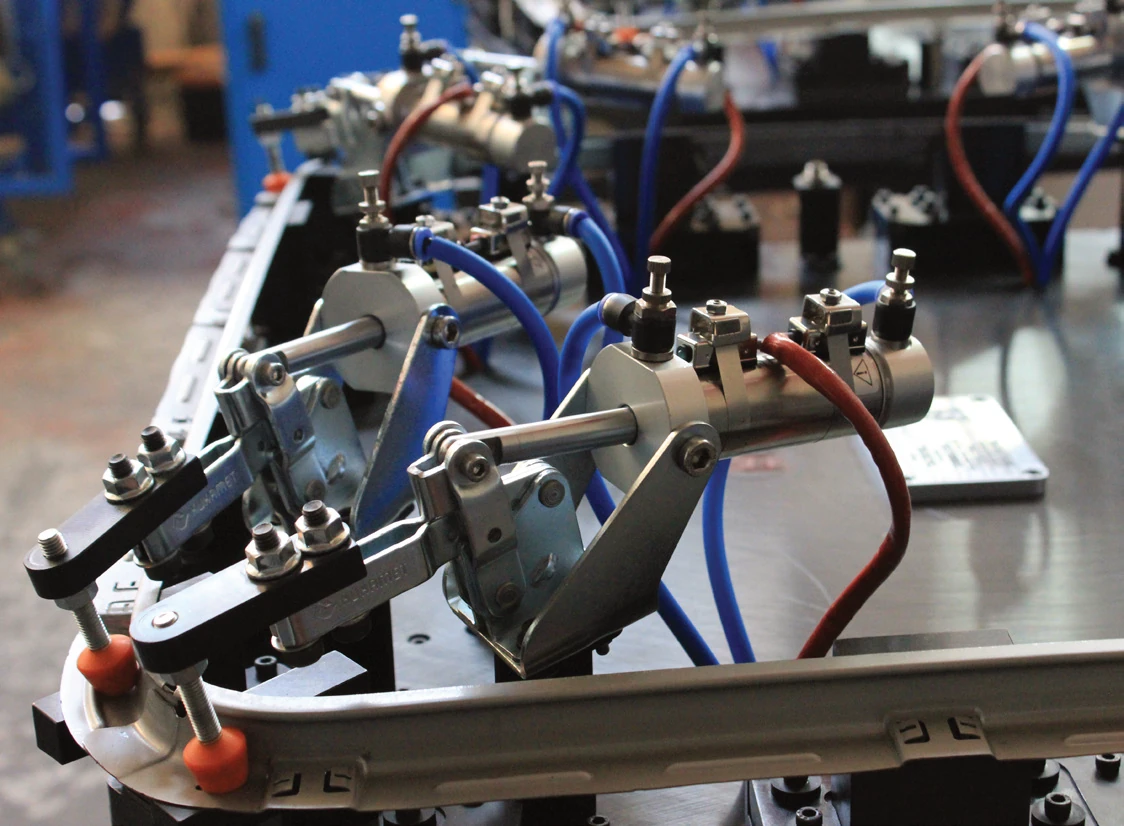

Primjena u proizvodnim napravama
Ove stege su prikladne kada je pritisna poluga iznad baze, a cilindar se može smjestiti uz bok naprave. Primjenjuju se u zavarivanju, montaži, bušenju, lijepljenju i kontroli dijelova, osobito kada operater mora imati slobodan pristup bočnoj strani obratka.
Tehnički podaci 651/651-H/652
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Izvedba | F1 radna sila | F3 kapacitet držanja | Vn / dvostruki hod | Kut | Masa |
|---|---|---|---|---|---|---|
| 651-2 | standardna, Ø25 | 1.200 N | 1.400 N | 0,25 dm³ | 90° | 570 g |
| 651-3 | standardna, Ø32 | 2.000 N | 2.500 N | 0,51 dm³ | 90° | 910 g |
| 651-4 | standardna, Ø40 | 3.000 N | 3.300 N | 1,04 dm³ | 90° | 1.945 g |
| 651-5 | standardna, Ø50 | 4.500 N | 5.000 N | 2,00 dm³ | 90° | 3.678 g |
| 651-H-2 | pomoćna ručka, Ø25 | 1.200 N | 1.400 N | 0,25 dm³ | 90° | 620 g |
| 651-H-3 | pomoćna ručka, Ø32 | 2.000 N | 2.500 N | 0,51 dm³ | 90° | 985 g |
| 651-H-4 | pomoćna ručka, Ø40 | 3.000 N | 3.300 N | 1,04 dm³ | 90° | 2.100 g |
| 651-H-5 | pomoćna ručka, Ø50 | 4.500 N | 5.000 N | 2,00 dm³ | 90° | 3.900 g |
| 652-2 | kvadratni klip, senzor | 1.200 N | 1.400 N | 0,25 dm³ | 90° | 570 g |
| 652-3 | kvadratni klip, senzor | 2.000 N | 2.500 N | 0,51 dm³ | 90° | 910 g |
Kako čitati pneumatske podatke
Vrijednosti u tablici preuzete su iz tvorničkog kataloga. Osim ako je izričito drukčije navedeno, pneumatske sile i potrošnja zraka odnose se na rad pri 6 bar. Vn označava potrošnju zraka po dvostrukom hodu, a ne samo geometrijski volumen cilindra.
Pneumatska integracija i upravljanje
Pomoćna ručka modela 651-H nije automatski sigurnosni ili hitni pogon; njezina funkcija u konkretnom stroju ovisi o upravljačkom sklopu i izvedbi naprave. Kod 652 senzor se naručuje odvojeno, a njegov signal treba uključiti u sigurnosnu i procesnu logiku stroja.
Priprema zraka i podešavanje ciklusa
KUKAMET katalog za relevantne pneumatske serije navodi uporabu filtriranog i podmazanog zraka. U stvarnom sustavu treba provjeriti zahtjeve stroja, kvalitetu zraka, dopuštenu brzinu ciklusa i kompatibilnost maziva.
Pribor, senzori i kontaktni elementi
Poluge, pritisni vijci, senzori, prirubnice, adapteri i zaštitni elementi ovise o seriji i veličini. Na stranici dodatne opreme navedene su funkcionalne skupine, ali konačna kompatibilnost uvijek se potvrđuje prema punoj oznaci modela.
PDF katalog, službeni podaci i CAD modeli
PDF izvadak sadrži tvorničke tablice, mjere i crteže relevantnih modela. Za projektiranje naprave koristite puni crtež odabrane veličine i provjerite aktualni status proizvoda na službenoj KUKAMET stranici.
Upit za KUKAMET 651, 651-H i 652 pneumatske vertikalne stege
Pošaljite skicu naprave, potreban smjer i hod gibanja, radni tlak, očekivani broj ciklusa, raspoloživ prostor i zahtjev za detekcijom položaja. Tako se može odabrati odgovarajuća serija, veličina, poluga i pribor bez nagađanja.
