horizontalna baza · standardni krak
KUKAMET 111
Osnovna serija s horizontalnom bazom i podesivim pritisnim vijkom.
Sila pritiska 450–4.500 N
Horizontalni KUKAMET program
Glavne serije prema konstrukciji i načinu ugradnje
Serije se razlikuju prema geometriji montažne baze, izvedbi kraka i načinu prilagodbe visini obratka. Varijante L, D i D-L prikazane su na stranicama pripadajućih serija.
vertikalna baza · standardni krak

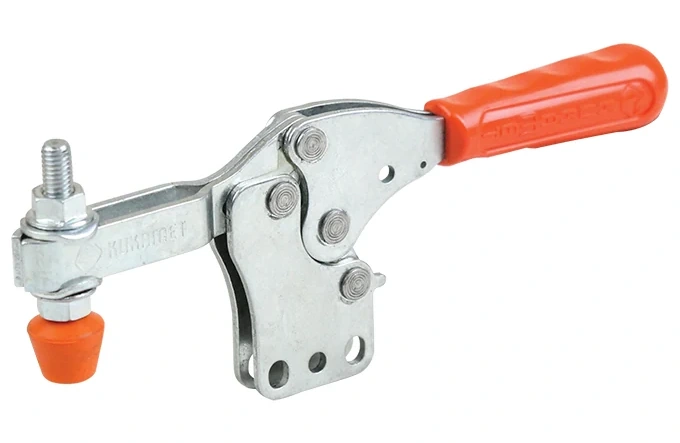

KUKAMET 112
Standardna horizontalna stega s vertikalno oblikovanom montažnom bazom.
Sila pritiska 450–4.500 N
bočna baza · standardni krak

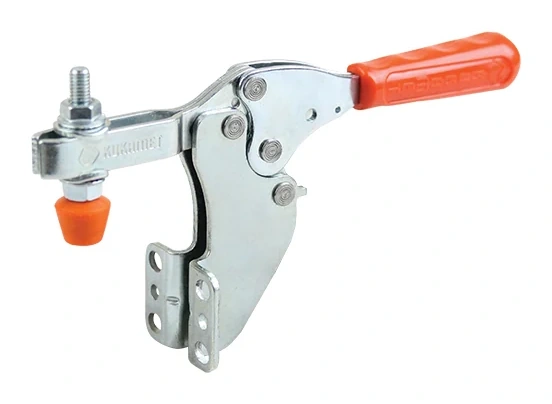

KUKAMET 113
Standardna serija s bočnom montažnom bazom za drukčiju geometriju naprave.
Sila pritiska 850–4.500 N
automatsko podešavanje · dvije baze

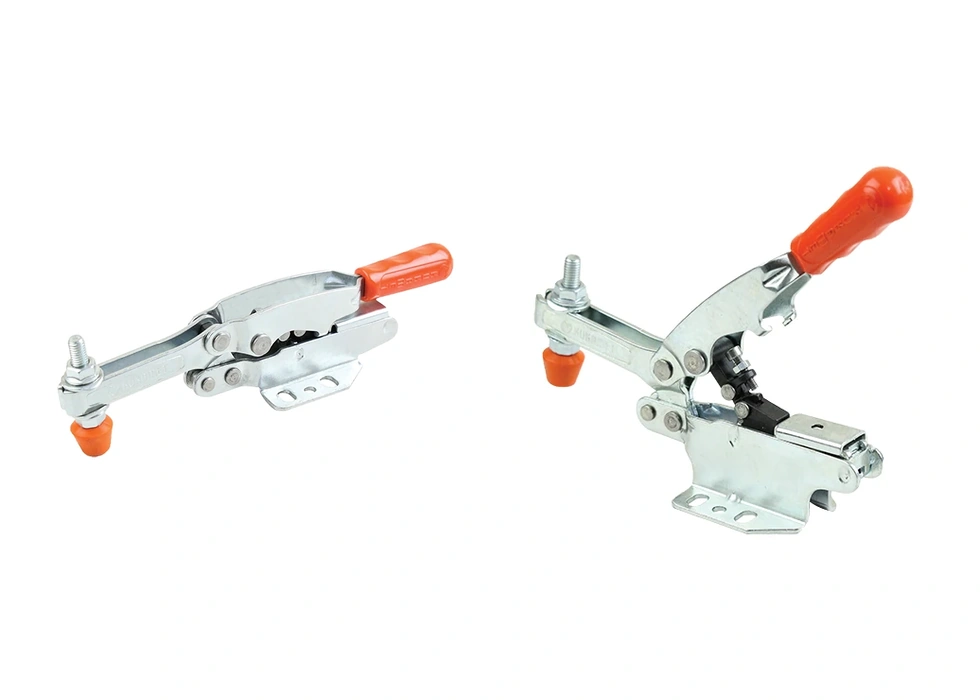

KUKAMET 121/122
Niska ili povišena horizontalna baza uz automatsko prilagođavanje promjenjivoj visini obratka.
2.500 N pritisna / 2.800 N držna
bočna baza · kompaktna snažna izvedba

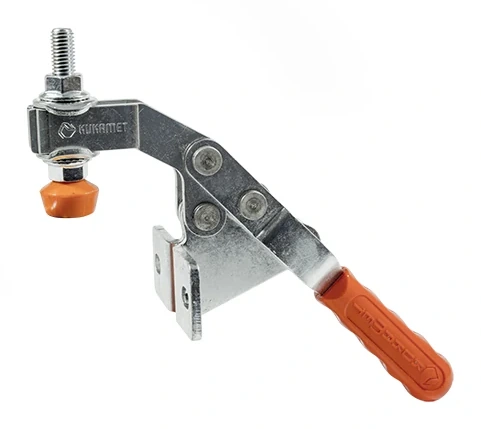

KUKAMET 133
Kompaktna izvedba posebne geometrije baze za visoku silu stezanja.
4.500 N pritisna / 5.000 N držna
horizontalna ili vertikalna baza · puni krak

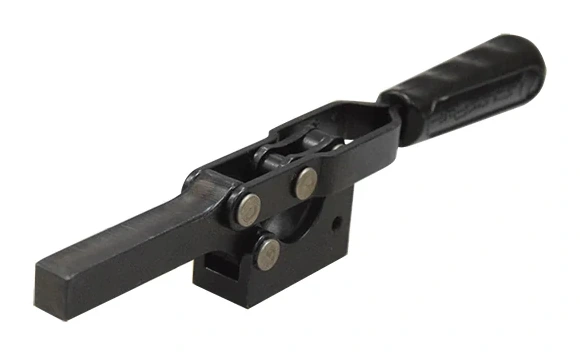

KUKAMET 141/142
Robusne izvedbe s punim krakom; model 141 ima horizontalnu, a 142 vertikalnu montažnu bazu.
1.750 N pritisna / 2.600 N držna
Pregled glavnih razlika
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Serija | Baza | Osnovni krak | Dostupne varijante | Sila pritiska | Kapacitet držanja |
|---|---|---|---|---|---|
| 111 | horizontalna | standardni | 111-L, 111-D, 111-D-L | 450–4.500 N | 520–5.000 N |
| 112 | vertikalna | standardni | 112-L | 450–4.500 N | 520–5.000 N |
| 113 | bočna | standardni | 113-L | 850–4.500 N | 1.000–5.000 N |
| 121/122 | horizontalna niska / povišena | automatski podesivi | — | 2.500 N | 2.800 N |
| 133 | bočna | standardni | — | 4.500 N | 5.000 N |
| 141/142 | horizontalna / vertikalna | puni krak | 141-L, 142-L | 1.750 N | 2.600 N |
Kod izvedbi s punim krakom sila ovisi o položaju kontaktnog elementa. Za detaljne podatke koristite PDF prikazan na stranici pripadajuće serije.
Odabir izvedbe
Kada je horizontalna izvedba pravi izbor?

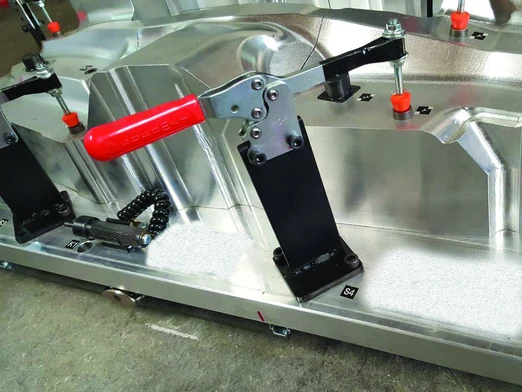

Horizontalna preklopna stega pravi je izbor kada ručka nakon stezanja treba ostati nisko i kada prostor iznad obratka mora ostati slobodan za alat, zavarivanje, bušenje ili rukovanje dijelom.
Takva geometrija posebno odgovara šablonama i napravama u kojima se obradak umeće odozgo, a stega mora biti brza, pregledna i ne smije smetati daljnjoj obradi.
- slobodan pristup odozgo iznad obratka
- brzo ponavljajuće ručno stezanje
- niski profil ručke u zatvorenom položaju
- mogućnost odabira horizontalne, vertikalne ili bočne baze
Tipične primjene
Gdje se koriste horizontalne šablonske stege?
Horizontalne šablonske stege koriste se za brzo ponavljajuće stezanje u zavarivačkim, montažnim, bušaćim i kontrolnim napravama. Odgovaraju kada alat, robot ili operater mora imati slobodan pristup iznad obratka.

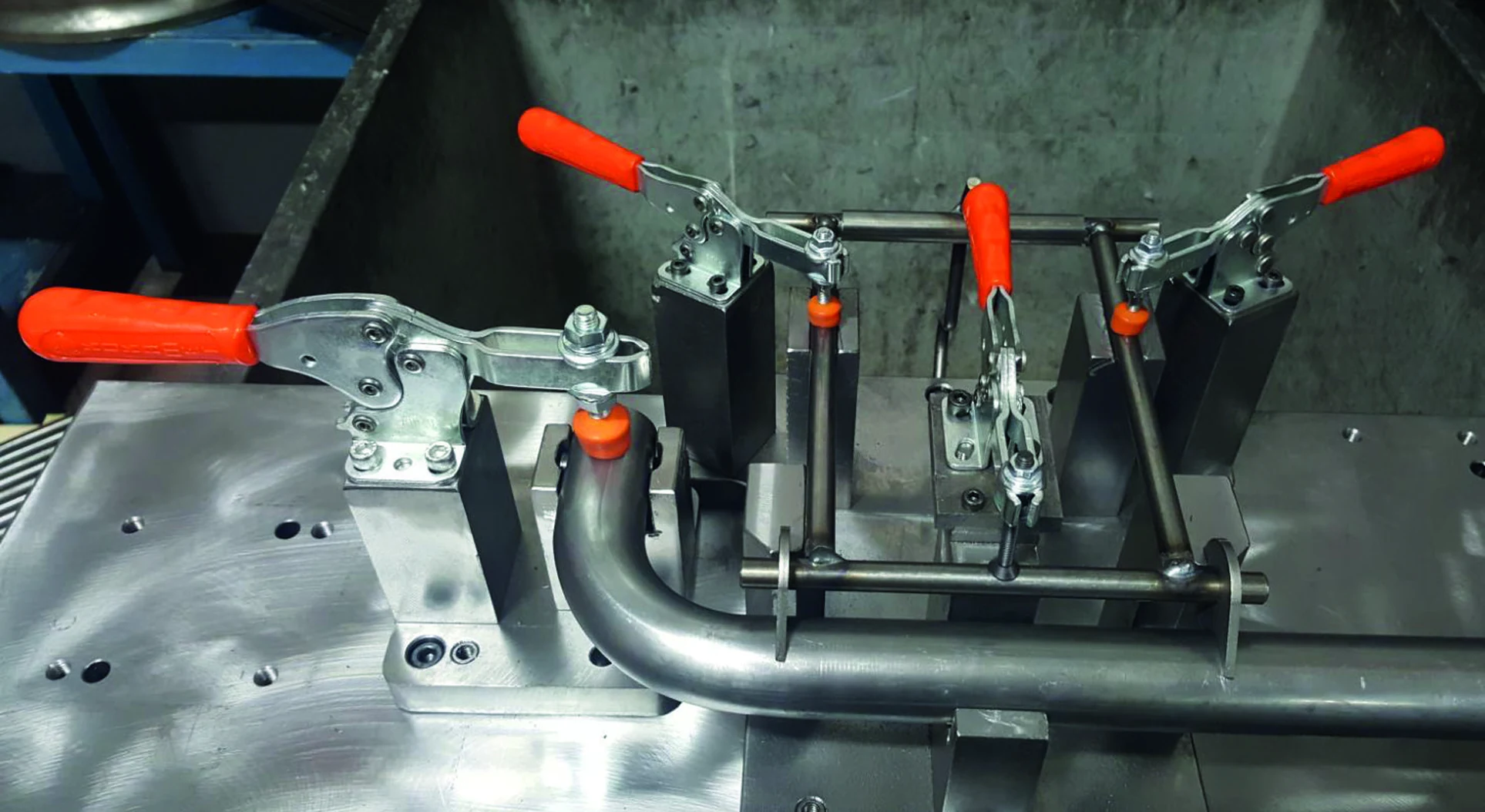

- zavarivačke šablone i pozicioniranje cijevi
- montažne i kontrolne naprave
- bušaće šablone i pomoćni prihvati
- serijska proizvodnja s kratkim vremenom izmjene
Tehnička dokumentacija
PDF katalozi i 2D/3D modeli
Svaka stranica pojedinog modela preklopne stege sadrži PDF izvadak iz kataloga i TraceParts poveznicu za preuzimanje 2D/3D modela. Kompletan katalog dostupan je za provjeru cjelokupne ponude stega i pripadajuće dodatne opreme.
Zatražite ponudu za horizontalne preklopne stege
Pošaljite nam željeni model ili modele i potrebne količine. Nakon provjere poslat ćemo informaciju o raspoloživosti, roku isporuke i ponudu.
