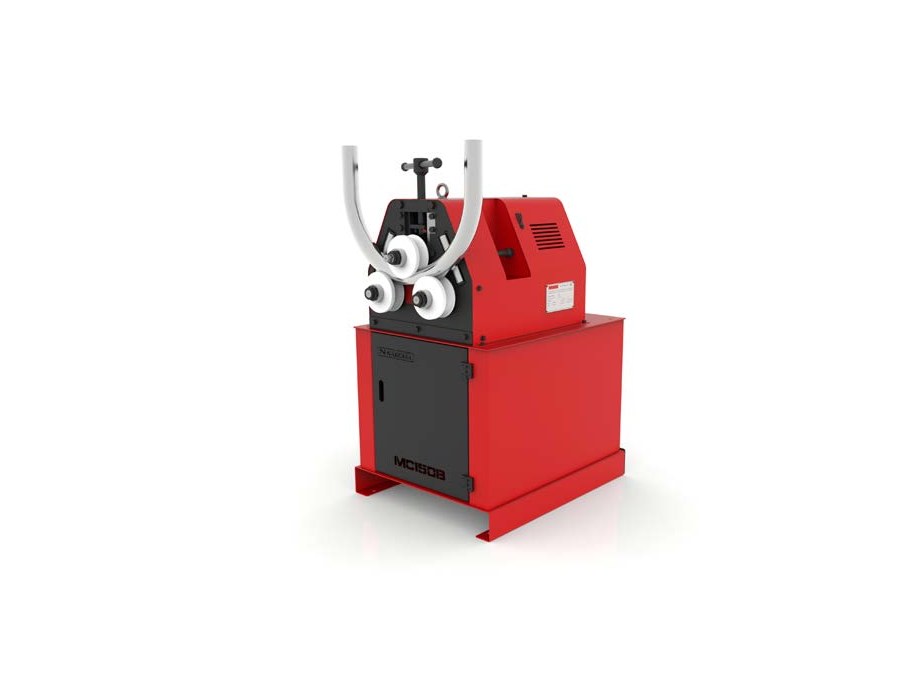

MC150B kompaktna savijačica cijevi i profila
Kompaktna jednofazna simetrična piramidalna savijačica s dvije pogonske donje osovine, za cijevi, flah, pune šipke i manje radioničke profile.
- simetrična / piramidalna
- 230 V jednofazno
- cijev do 50 mm
NARGESA MC savijačice cijevi i profila na tri valjka
Strojevi za savijanje cijevi i profila te izradu lukova, prstenova i spirala.
NARGESA MC program obuhvaća simetrične piramidalne i asimetrične savijačice cijevi i profila. Simetrični modeli NARGESA MC150B, MC200 i MC200H koriste dvije pogonske donje osovine i pomičnu gornju osovinu. Modeli MC400, MC550, MC550CNC, MC650 i MC650CNC koriste asimetričnu geometriju, pri čemu se položaj donjih valjaka podešava neovisno.
Svi modeli NARGESA savijačica na tri valjka isporučuju se u standardnoj opremi s modularnim kompletom sastavljenim od devet elemenata. Elementi se prema potrebi preslaguju u tri radna valjka za savijanje kvadratnih i pravokutnih cijevi, punih šipki, kutnih profila, U i T profila te flaha. Za savijanje okruglih cijevi i materijala osjetljive površine dostupni su opcionalni profilirani valjci od kaljenog čelika ili Sustarina.
Video prikaz NARGESA MC savijačica
NARGESA MC savijačice cijevi i profila prema modelu
Modeli se razlikuju prema veličini profila, promjeru osovina, načinu podešavanja i razini upravljanja. Kartice daju brzi pregled, a potpuni tehnički podaci nalaze se na stranici svakog stroja.
MC200 univerzalna savijačica profila i cijevi
Univerzalna simetrična piramidalna savijačica s dvije pogonske donje osovine za lukove, prstenove i spirale u cijevima, profilima i punom materijalu.
- simetrična / piramidalna
- osovine Ø 40 mm
- cijev do 63,5 mm
MC400 robusna radionička savijačica cijevi i profila
Asimetrična savijačica s tri pogonska valjka za pouzdanu vuču šupljih cijevi, manje radijuse i bolje iskorištenje duljine profila.
- asimetrična
- 3 pogonska valjka
- cijev do 63,5 mm
MC200H hidraulična savijačica cijevi i profila
Hidraulična simetrična piramidalna izvedba s dvije pogonske osovine, hidrauličkim pomakom gornje osovine i senzorom položaja.
- simetrična / hidraulična
- osovine Ø 40 mm
- cijev do 70 mm
MC550 savijačica s tri pogonska valjka
Elektronički upravljana asimetrična savijačica s tri pogonska valjka, podesivom brzinom i spremanjem položaja za ponavljanje radnih koraka.
- asimetrična
- ESA S625
- cijev do 80 mm
MC550CNC CNC savijačica cijevi i profila
Asimetrična CNC savijačica s predviđanjem radijusa, interpolacijom osovina i automatskim programima za složene komade i serije.
- asimetrična CNC
- ESA S625
- cijev do 80 mm
MC650 savijačica za velike cijevi i profile
Asimetrična savijačica velikog kapaciteta s tri pogonska valjka i elektroničkim pozicioniranjem za konstrukcijske cijevi i profile.
- asimetrična
- ESA S625
- cijev do 101,6 mm

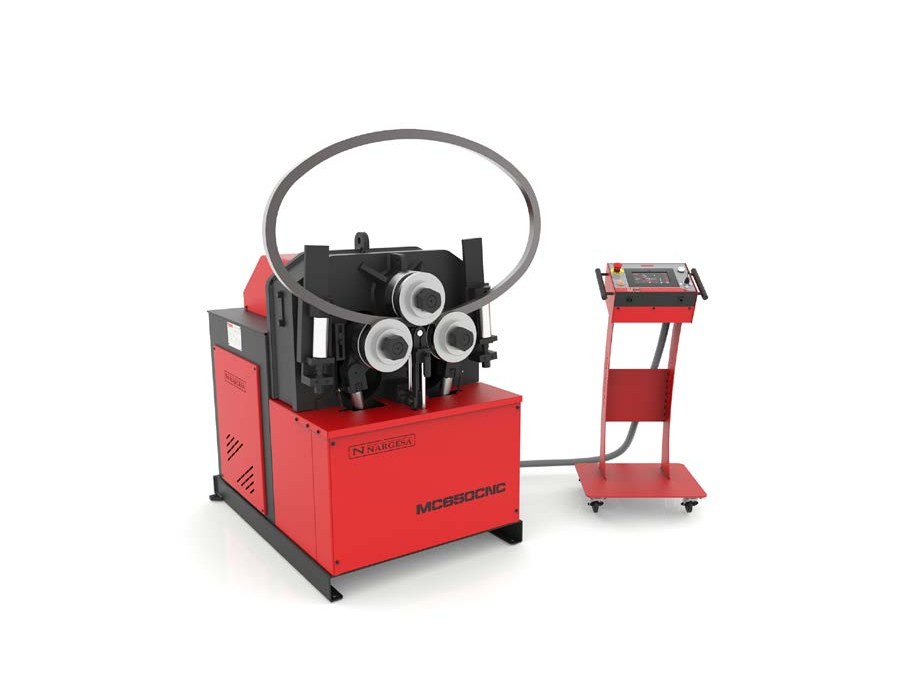

MC650CNC CNC savijačica za velike profile i serije
Najveća asimetrična CNC izvedba u MC programu, s predviđanjem radijusa, interpolacijom i automatskim radom za velike profile i serije.
- asimetrična CNC
- ESA S625
- cijev do 101,6 mm
Usporedba NARGESA MC modela prema kapacitetu savijanja
Tablica sažima karakteristične primjere iz službene NARGESA tablice kapaciteta. Za svaki presjek treba uzeti u obzir materijal, debljinu stijenke, položaj profila, valjke i traženi radijus.
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | Tipična primjena | Primjeri kapaciteta iz tablice |
|---|---|---|
| MC150B | Manji radionički profili i jednofazno napajanje | flah 50 × 10 R300; kvadratna cijev 50 × 50 × 3 R700; okrugla cijev 50,8 × 3 R600* |
| MC200 | Univerzalna radionička savijačica | pravokutni profil 80 × 20 R150; kvadratna cijev 50 × 50 × 3 R600; okrugla cijev 63,5 × 3 R500* |
| MC400 | Robusna kompaktna izvedba za učestaliji rad | pravokutni profil 80 × 20 R150; kvadratna cijev 50 × 50 × 3 R600; okrugla cijev 63,5 × 3 R450* |
| MC200H | Hidraulično podešavanje i ponovljiviji rad | flah 60 × 10 R200; pravokutni profil 80 × 20 R150; okrugla cijev 63,5 × 3 R450* |
| MC550 / MC550CNC | Veći profili, tri pogonska valjka i naprednije upravljanje | flah do 60 × 15 R400; kvadratna cijev 60 × 60 × 3 R800; okrugla cijev 76,2 × 3 R500* |
| MC650 / MC650CNC | Velike cijevi i industrijski konstrukcijski profili | flah do 100 × 15 R1250; kvadratna cijev 70 × 70 × 4 R750; okrugla cijev 101,6 × 3,5 R500* |
Vrijednosti su orijentacijske i ovise o tvrdoći i kvaliteti materijala, debljini stijenke, položaju profila, odabranim valjcima i radijusu. Zvjezdica (*) označava kapacitete za koje službena tablica navodi opcionalne valjke.
Simetrične piramidalne i asimetrične savijačice
MC150B i MC200
NARGESA MC150B i MC200 imaju dvije pogonske donje osovine i pomičnu gornju osovinu. Položaj gornje osovine, a time i dobiveni radijus savijanja, podešava se ručno.
MC200H
NARGESA MC200H zadržava simetričnu piramidalnu geometriju, ali položaj gornje osovine regulira hidraulički. Senzor položaja i milimetarska skala olakšavaju ponavljanje iste postavke.
MC400, MC550 i MC650
Asimetrični modeli MC400, MC550 i MC650 neovisno podešavaju položaj donjih valjaka. MC400 to izvodi ručno putem vretena, dok MC550 i MC650 koriste hidrauličko pozicioniranje i elektroničko spremanje radnih koraka.
MC550CNC i MC650CNC
MC550CNC i MC650CNC zadržavaju asimetričnu geometriju te dodaju CNC upravljanje s predviđanjem radijusa, interpolacijom osovina, spremanjem programa i automatskim ponavljanjem proizvodnog ciklusa.
Uključeni modularni komplet valjaka i opcionalni valjci za okrugle cijevi
Modularni komplet valjaka dio je standardne opreme stroja. Devet elemenata raspoređuje se na tri osovine i sastavlja u tri radna valjka prema obliku obratka. Preslagivanjem elemenata i podložaka komplet se prilagođava kvadratnim i pravokutnim cijevima, punim šipkama, flahu, kutnim profilima te U i T profilima.
Valjci za okrugle cijevi dostupni su kao dodatna, opcionalna oprema. Kaljeni valjci namijenjeni su čeličnim i inox cijevima, osobito cijevima deblje stijenke, dok su Sustarin valjci prikladni za cijevi osjetljive površine, poput inoxa i aluminija. Za manje promjere dostupni su dvostruki valjci, pri čemu jedan set pokriva dva promjera cijevi, dok se za veće promjere koriste jednostruki profilirani valjci.
Uključeni modularni komplet valjaka
Devet čeličnih elemenata raspoređuje se na tri osovine i sastavlja u tri radna valjka prema širini i obliku obratka. Preslagivanjem elemenata i podložaka komplet se prilagođava različitim pravokutnim profilima.
Primjeri slaganja modularnih elemenata
Različitim rasporedom elemenata sastavljeni valjci podupiru stranice kvadratnih i pravokutnih cijevi, punih šipki, kutnih profila, U i T profila te flaha položenog ravno ili na brid.
Kaljeni valjci za okrugle cijevi – opcionalna oprema
Profilirani valjci od kaljenog čelika namijenjeni su okruglim čeličnim i inox cijevima, osobito cijevima deblje stijenke. Za manje promjere dostupne su dvostruke izvedbe za dva promjera cijevi, a za veće promjere jednostruki valjci.
Sustarin valjci za osjetljive cijevi – opcionalna oprema
Profilirani Sustarin valjci koriste se za inox, aluminij i druge cijevi osjetljive površine. Materijal valjka pomaže sačuvati površinu obratka te je posebno prikladan za tankostijene cijevi i dekorativne površine.
Česta pitanja o savijačicama cijevi i profila
Koje profile mogu savijati NARGESA MC strojevi?
Ovisno o modelu i valjcima, MC serija savija okrugle, kvadratne i pravokutne cijevi, flah, pune šipke, kutne profile, T-profile, U-profile i druge radioničke profile.
Koja je razlika između MC550 i MC550CNC te MC650 i MC650CNC?
Standardni MC550 i MC650 već imaju upravljanje za spremanje položaja valjaka i ponavljanje radnih koraka. CNC izvedbe dodaju izravno programiranje radijusa, interpolirano upravljanje osima i veću automatizaciju i ponovljivost.
Zašto su kapaciteti savijanja orijentacijski?
Stvarni rezultat ovisi o vrsti i tvrdoći materijala, debljini stijenke, položaju presjeka, odabranim valjcima i traženom radijusu. Zato se tablica koristi kao vodič za usporedbu modela.
Možete li pomoći pri odabiru savijačice i valjaka?
Da. Za dodatna pitanja o NARGESA MC modelima, valjcima i opremi tehnička podrška dostupna je na zahtjev.
Zatražite ponudu za NARGESA savijačicu cijevi i profila
Ako imate dodatnih pitanja o strojevima, valjcima ili dodatnoj opremi, tehnička podrška dostupna je na zahtjev.
