Jesu li kapaciteti savijanja u tablici garancija rezultata?

Ne. Kapaciteti su orijentacijski i ovise o tvrdoći i kvaliteti materijala, debljini stijenke, profilu, traženom radijusu i odabranim valjcima.

Što znači zvjezdica uz dimenziju profila?

Zvjezdica označava stavke za koje su potrebni opcionalni valjci. Valjke treba provjeriti prema presjeku profila, dimenziji, materijalu i radijusu.

Kapaciteti savijanja cijevi i profila

Q: Koji podatak poslati za provjeru savijačice?

Pošaljite presjek profila, dimenziju, debljinu stijenke, materijal, željeni unutarnji ili vanjski radijus i količinu komada.

Kapaciteti savijanja NARGESA MC serije

Vizualna HTML usporedba kapaciteta za MC150B, MC200, MC400, MC200H, MC550/MC550CNC i MC650/MC650CNC savijačice cijevi i profila.

Podaci su prikazani u tabličnom obliku s ikonama profila i grupiranim modelima, kako bi se lako usporedili strojevi bez otvaranja PDF-a.

Ova stranica služi kao samostalna HTML tablica kapaciteta savijanja za NARGESA MC savijačice cijevi i profila. Tablice su namjerno složene slično tvorničkom prikazu: profil je prikazan ikonom u prvom stupcu, a modeli su uspoređeni u susjednim stupcima.

MC150B MC200 MC400 MC200H MC550 MC550CNC MC650 MC650CNC

R min. označava minimalni radijus savijanja u milimetrima. Vrijednosti su orijentacijske i ovise o tvrdoći i kvaliteti cijevi ili profila, materijalu, debljini stijenke, traženom radijusu i odabranim valjcima.

* označava pozicije za koje su potrebni opcionalni valjci. ● označava pozicije koje treba posebno provjeriti za konkretnu primjenu.

MC150B, MC200, MC400 i MC200H - usporedba kapaciteta

NARGESA MC150B / MC200 / MC400 / MC200H - orijentacijski kapaciteti savijanja

	MC150B		MC200		MC400		MC200H
Profil	Maks. dim.	R min.	Maks. dim.	R min.	Maks. dim.	R min.	Maks. dim.	R min.

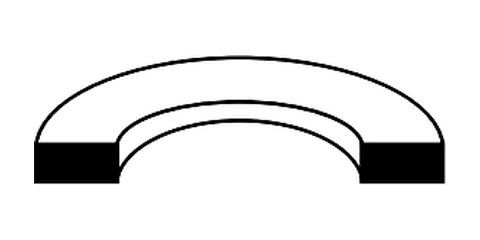

Plosnati materijal / flah	50x10	300	50x10	300	50x10	250	60x10	200
Pravokutni profil ili cijev	60x20	200	80x20	150	80x20	150	80x20	150

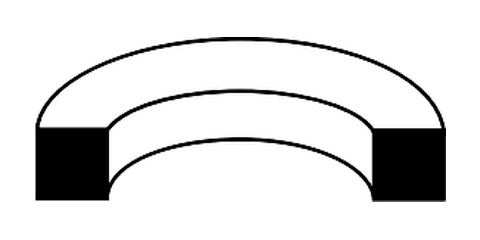

Kvadratni puni profil	25x25	200	30x30	200	30x30	150	30x30	150

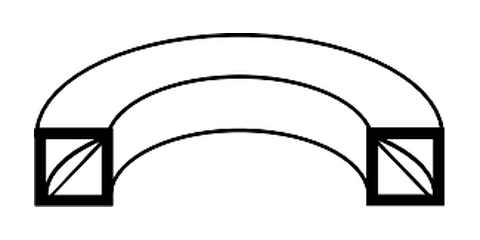

Kvadratna cijev / kutijasti profil	50x50x3 40x40x3	700 350	50x50x3 40x40x3	600 300	50x50x3 40x40x3	600 300	50x50x3 40x40x3	450 300

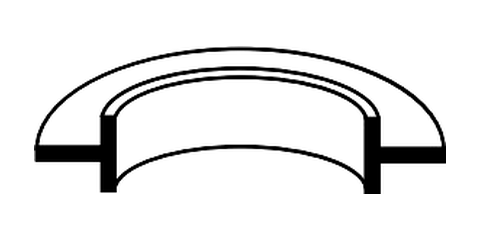

Kutnik - položaj prema tablici 1	40	200	40	200	40	150	40	200

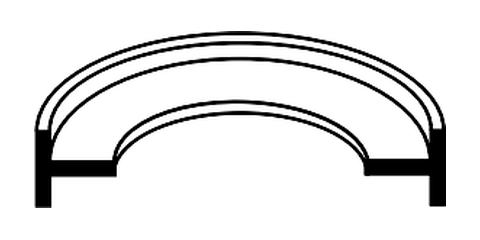

Kutnik - položaj prema tablici 2	40	250	40	250	40	200	40	250

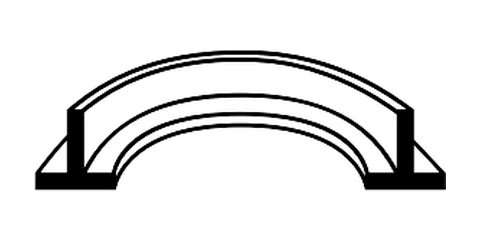

Kutnik - položaj prema tablici 3	40	300	40	300	40	250	40	250

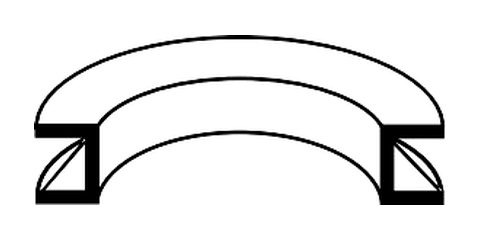

U / kanalni profil - položaj 1	50	200	60	300	60	225	60	225

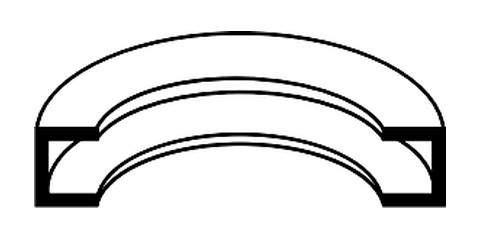

U / kanalni profil - položaj 2	50	250	60	300	60	225	60	225

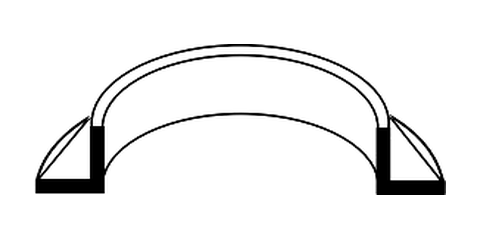

Profil prema tablici - položaj 3	40	500	40	420	40	200	40	300

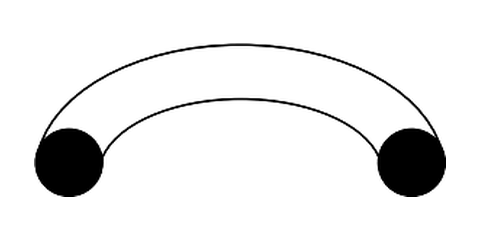

Puna okrugla šipka	25	180	30	150	30	150	30	150

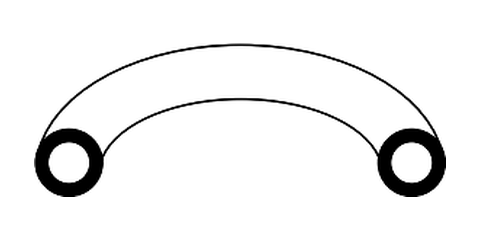

Okrugla cijev / cijevni profil*	50,8x3* =2”x3* 40x2*	600 600 300	63,5x3* =2” 1/2x3* 40x2*	500 500 250	63,5x3* =2” 1/2x3* 40x2*	450 450 200	63,5x3* =2” 1/2x3* 40x2*	450 450 200

* opcionalni valjci

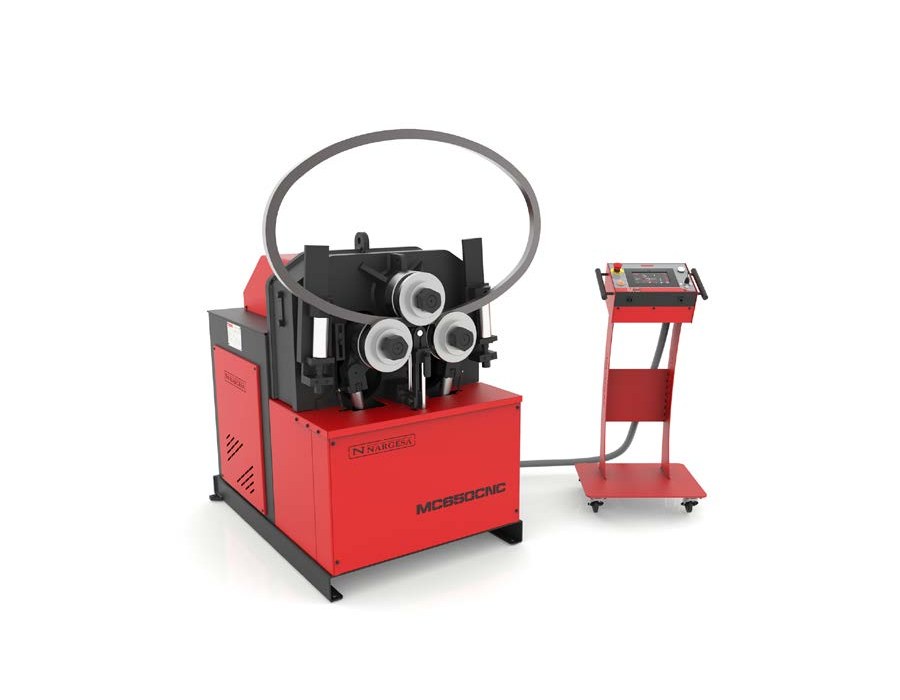

MC550, MC550CNC, MC650 i MC650CNC - usporedba kapaciteta

NARGESA MC550 / MC550CNC / MC650 / MC650CNC - orijentacijski kapaciteti savijanja

	MC550 · MC550CNC		MC650 · MC650CNC
Profil	Maks. dim.	R min.	Maks. dim.	R min.
Plosnati materijal / flah	60x15 60x8 50x15 50x10 40x8 30x5 25x5	400 200 350 175 150 110 105	100x15 80x20 60x15 50x15 20x10●	1250 450 300 155 140
Pravokutni profil ili cijev	100x20 80x20 80x15	250 200 180	120x20 100x25 80x20	250 350 200
Kvadratni puni profil	35x35 30x30 25x25 20x20 15x15	400 200 175 150 150	45x45 40x40 25x25● 20x20●	300 280 200 150
Kvadratna cijev / kutijasti profil	60x60x3 50x50x3 35x35x3	800 600 200	70x70x4 60x60x3 40x40x3	750 750 300

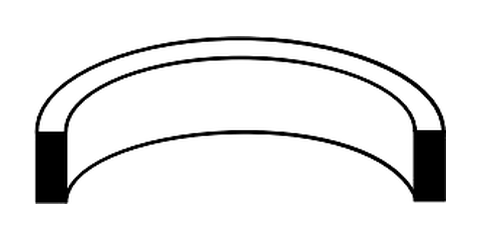

Pravokutna cijev / kutijasti profil	70x30x3 60x30x3 50x30x3	500 400 250	80x40x3 60x30x3 50x30x3	500 300 250
Kutnik - položaj prema tablici 1	60x60x7 50x50x6 40x40x5	300 250 200	80* 70 60 40	500 400 200 150
Kutnik - položaj prema tablici 2	60x60x7 50x50x6 40x40x5	500 400 300	80* 60 40	500 400 150
Kutnik - položaj prema tablici 3	60x60x7 50x50x6 40x40x5	350 300 250	60x8 40x6	450 250
U / kanalni profil - položaj 1	40x20x5 60x30x6 80x45x6	160 200 400	120* 100* 80	600 600 350
U / kanalni profil - položaj 2	80x45x6 60x30x6 40x20x5	600 250 200	120* 100* 80	700 700 400
Profil prema tablici - položaj 4	50x5 40x5	550 400	70x7 60x5 50x5 40x4	600 400 300 250
Profil prema tablici - položaj 5*	50x5* 40x4*	750 500	50x5* 40x4*	750 500
Puna okrugla šipka	40 35 30 20	300 250 200 130	50 40 25	300 200 175
Okrugla cijev / cijevni profil*	76,2x3* (3”x3) 40x2 20x2	500 180 100	101,6x3,5* (=4”x3) 100x3* 88,9x4* (=3” SCH) 35x2* 20x1,5*	500 500 700 120 115

* opcionalni valjci● provjeriti prema konkretnom profilu i materijalu

Stranice modela

Za opis stroja, video, osnovne tehničke značajke i upit otvorite pojedinačni model.

Provjera profila prije ponude

Za sigurnu preporuku pošaljite presjek profila, dimenziju, debljinu stijenke, materijal, željeni unutarnji ili vanjski radijus i količinu komada. Provjerit ćemo odgovarajući model i potrebne valjke.

Pošaljite dimenzije za provjeru
