Trilobularni valjci
Par valjaka utiskuje trokraki dekorativni oblik u sredinu balustera.
- Referenca
- 140-12-02-00003
- Kapacitet
- okruglo / kvadratno 20 mm; flah 50 × 10 mm
- Komplet
- 2 valjka, 4,2 kg svaki

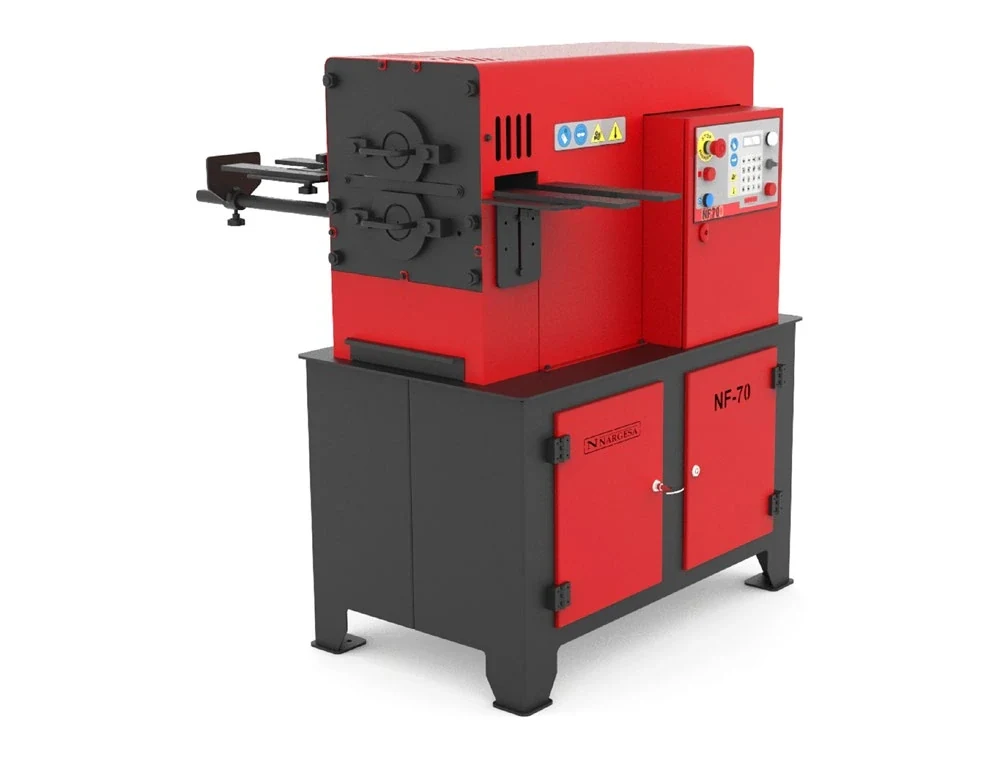

Stroj za vruće kovanje i oblikovanje ukrasnih završetaka šipki, kopljastih vrhova i srednjih ukrasa na balusterima.
Video prikaz rada NARGESA NF70
Vruće kovanje završetaka valjcima
Od ravnog kraja do kopljastog vrha ili ukrašenog balustera
NF70 provlači zagrijani dio šipke između izmjenjivih valjaka. Oblik valjka određuje završni rezultat: ravni i piramidalni vrh, žljebljeni završetak, riblji rep, kopljasti oblik ili dekorativni uzorak u sredini balustera.
Digitalni zaslon, programiranje broja okreta i podesivi stražnji graničnik omogućuju ponovljiv rad u seriji. Standardni komplet pokriva ravne i žljebljene završetke, dok opcionalni valjci proširuju program na srednje ukrase i posebne oblike.
- 20 mmokrugla šipka
- 20 mmkvadratna šipka
- 40 × 10 mmplosnati profil (flah)
- 20 o/minbrzina vrtnje
- 5,5 kWsnaga motora
Standardni valjci
| Komplet | Referenca | Rezultat | Kapacitet |
|---|---|---|---|
| Ravni valjci | 140-12-02-00001 | ravni i piramidalni završeci | okruglo / kvadratno 20 mm; flah do 50 × 10 mm |
| Žljebljeni valjci | 140-12-02-00002 | žljebljeni završetak i oblik ribljeg repa | okruglo / kvadratno 20 mm; flah do 50 × 10 mm |
Opcionalni i posebni valjci NF70
Trostruko označavanje sredine
Ekscentrični valjci objedinjuju ravni, prugasti i isprekidani uzorak na jednom kompletu.
- Referenca
- 140-12-02-00004
- Kapacitet
- okruglo / kvadratno 20 mm; flah 50 × 10 mm
- Komplet
- 2 valjka, 8,5 kg svaki
Valjak za oblik ribljeg repa
Dvostruki utor pokriva veći i manji presjek za izduženi kovani završetak.
- Referenca
- 140-12-02-00005
- Kapacitet
- okruglo / kvadratno 20 mm; flah 50 × 10 mm
- Komplet
- 1 valjak, 7,7 kg
Posebni valjci
NARGESA proizvodi posebne profile valjaka za dodatne oblike završetaka i ukrasa.
- Izvedba
- prema tvorničkom programu
- Primjena
- posebni završeci i srednji ukrasi
Radni postupak
Zagrijavanje
Obrađivani dio šipke zagrijava se u kovačkoj peći.
Podešavanje
Odabiru se valjci, stražnji graničnik i broj okreta.
Oblikovanje
Valjci sabijaju i razvlače materijal do ponovljivog završnog oblika.
Ponovljiv rad u kratkim i srednjim serijama
NF70 kombinira podesivi stražnji graničnik, programator broja okreta i izmjenjive valjke. Nakon što se odredi položaj zagrijanog dijela i broj prolaza, isti se postupak može ponavljati na nizu jednakih šipki. Na konačan izgled najviše utječu odabrani valjci, temperatura materijala, duljina zagrijane zone i broj prolaza kroz stroj.
Standardni ravni i žljebljeni valjci pokrivaju najčešće završetke, dok opcionalni kompleti dodaju riblji rep, trilobularni ukras i više uzoraka za sredinu balustera. Posebni tvornički valjci proširuju program na dodatne završne oblike.
NF70, PC16 ili PH50?
NF70 se bira kada završni oblik određuje profil valjka i kada je važna ponovljivost kraja ili srednjeg ukrasa. PC16 namijenjen je pužastim i spiralnim završetcima, a PH50 širem rasponu slobodnog kovanja i oblikovanja pod kovačkim čekićem.
Tehničke značajke
| Referenca stroja | 100-12-02-001 |
|---|---|
| Snaga motora | 5,5 kW / 7 HP |
| Napajanje | 230 / 400 V, trofazno |
| Maks. okrugla šipka | 20 mm |
| Maks. kvadratna šipka | 20 mm |
| Maks. plosnati profil (flah) | 40 × 10 mm |
| Brzina vrtnje | 20 o/min pri 50 Hz |
| Upravljanje | digitalni zaslon i programator okreta |
| Dimenzije | 620 × 1040 × 1250 mm |
| Masa | 493 kg |
Česta pitanja o NF70
Može li NF70 oblikovati sredinu balustera?
Da. Opcionalni trilobularni i ekscentrični valjci oblikuju ukras u sredini balustera, uz podešavanje stražnjeg graničnika i broja okreta za ponovljiv položaj.
Koji su valjci standardno uključeni?
Standardni program uključuje ravne i žljebljene valjke za ravne, piramidalne i žljebljene završetke.
Treba li materijal zagrijati?
Da. Dio koji prolazi kroz valjke prethodno se ravnomjerno zagrijava; stabilna temperatura važna je za čist oblik i ponovljiv rezultat.
