20 t / 200 kN
Koncentrirana sila za savijanje, ravnanje, rezanje i oblikovanje na kratkom radnom području.

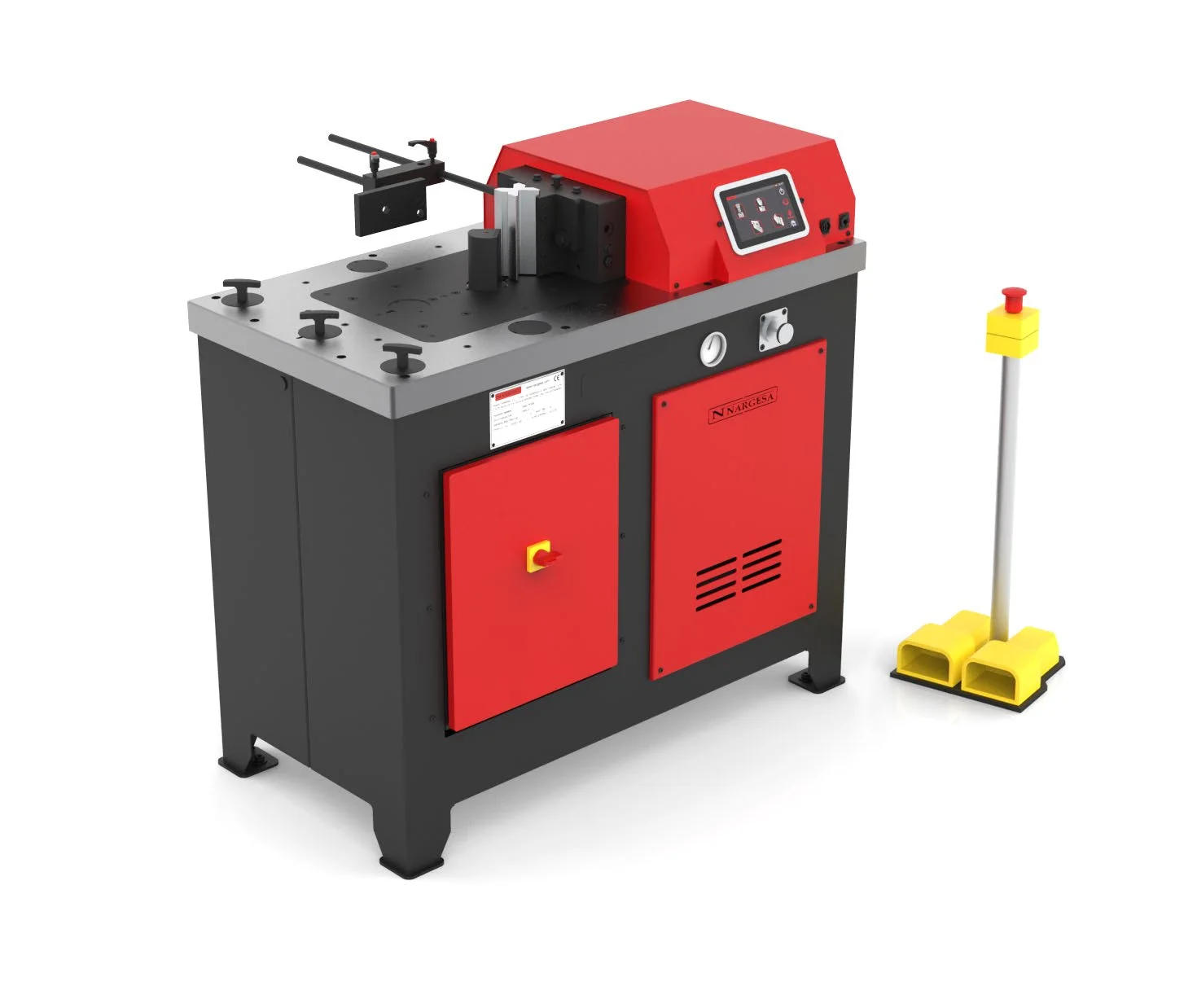

Horizontalna preša koja mogućnosti mijenja izmjenom alata
NARGESA PP200CNC razvijena je kao kompaktna i vrlo prilagodljiva preša za rad na horizontalnom stolu. Hidraulični cilindar prenosi silu izravno na alat, dok obradak ostaje slobodno oslonjen i pristupačan s više strana. Takav raspored posebno odgovara kratkim pregibima, zatvorenim oblicima, ravnanju, rezanju i hladnom oblikovanju.
Radna sila iznosi 20 tona, najveći hod 250 mm, a deklarirana ponovljivost položaja 0,05 mm. U kombinaciji s ESA S625 CNC upravljanjem, stroj se može koristiti za pojedinačne komade i ponavljajuću proizvodnju bez složenog programiranja.
250 mm hoda
Prostor za različite alate i operacije od jednostavnog pregiba do dubljeg oblikovanja.
0,05 mm ponovljivosti
Kontrolirano pozicioniranje za ponavljanje radnih ciklusa i serijske komade.
Video prikaz NARGESA PP200CNC

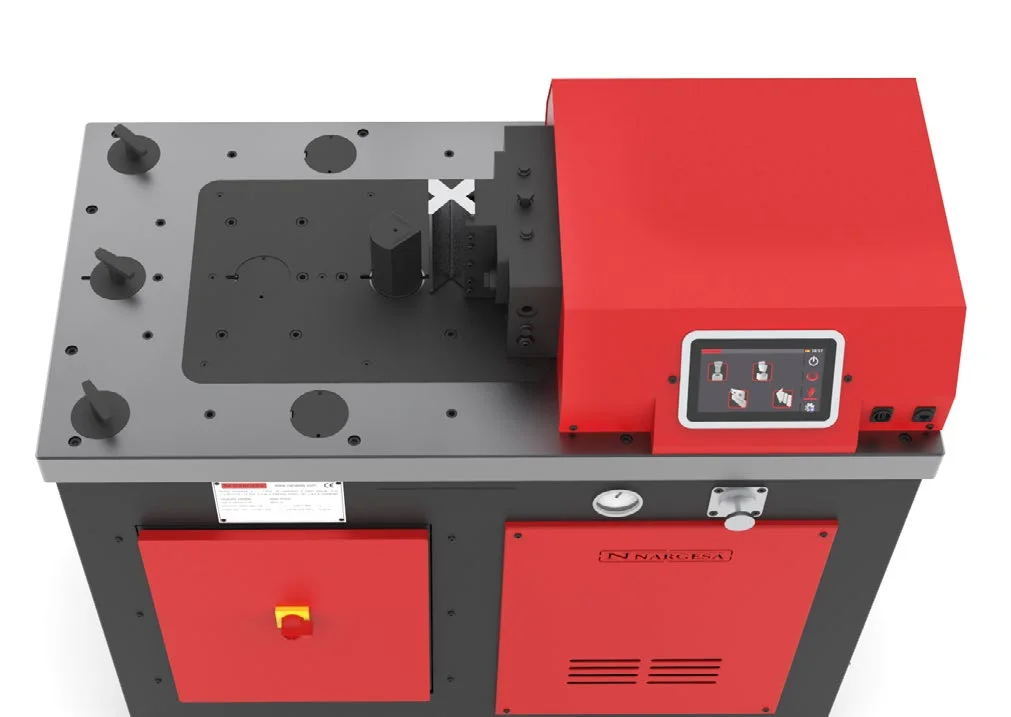

Robusna konstrukcija i otvoren radni stol
Radni stol izrađen je kao stabilizirana i strojno obrađena čelična monoblok konstrukcija debljine 60 mm. Otvoren raspored bez prednjeg okvira olakšava pomicanje dugih, nepravilnih ili već savijenih komada, a raspoređene prihvatne rupe daju više mogućnosti za učvršćenje alata i naprava.
Hidraulični cilindar potpuno je vođen kako bi zadržao pravac pod opterećenjem. Sila se može nadzirati manometrom i prilagoditi regulatorom tlaka, dok je najizloženija radna zona stola izvedena od Hardox 400 čelika otpornog na trošenje.
- radna površina 600 × 1170 mm
- radna visina 950 mm
- dvostruka sigurnosna nožna komanda
- ECO način rada pri neaktivnosti

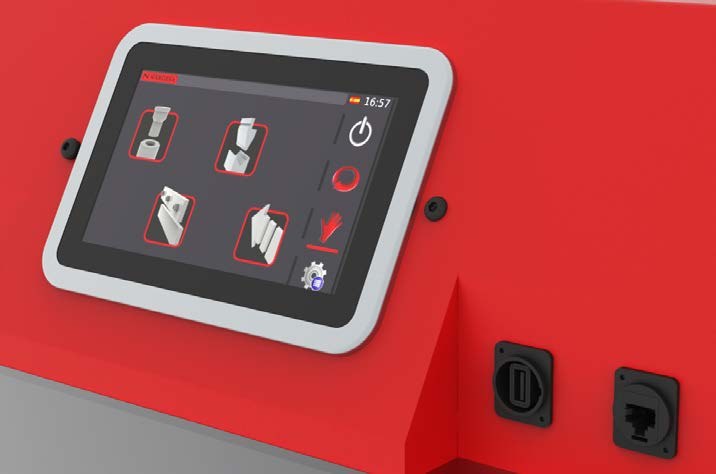

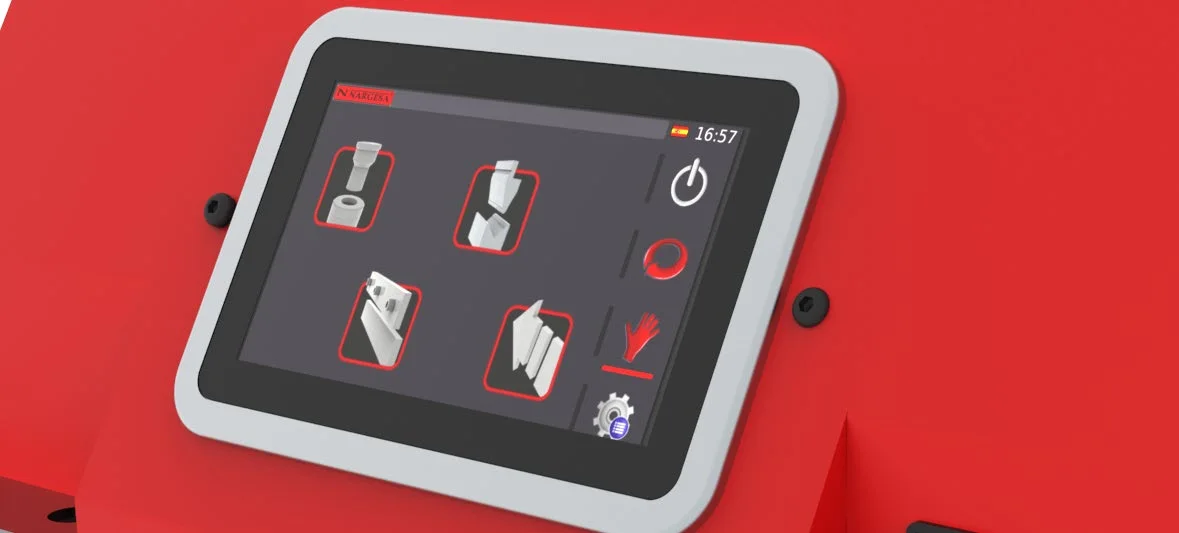

ESA S625 CNC upravljanje i tehnologija 4.0
Upravljanje vodi položaj klipa, kut savijanja i korekciju elastičnog povrata. Operater može raditi ručno ili automatski, koristiti biblioteke materijala i alata te spremati programe za ponavljanje kasnijih serija.
- pohrana do 10.000 programa
- do 50 različitih kutova na jednom komadu
- programiranje u milimetrima ili inčima
- automatska korekcija povratnog opružanja
- brojač komada, alarmi i upozorenje održavanja
- USB, Ethernet i mogućnost udaljene veze
Standardna oprema za savijanje
PP200CNC se standardno isporučuje s četverostrukom V-matricom i savijačem. Ova kombinacija omogućuje početak rada sa standardnim savijanjem bez obvezne nabave dodatnog osnovnog alata.
Četverostruka V-matrica, 161 mm
V-otvori 16, 22, 35 i 50 mm namijenjeni su savijanju lima od približno 1 do 8 mm, ovisno o otvoru, materijalu i duljini pregiba.
- maks. duljina 161 mm
- V 16 / 22 / 35 / 50 mm
Savijač 100 mm / 80°
Savijač vanjskog promjera 70 mm omogućuje i izradu zatvorenih oblika, uz minimalno unutarnje krilo od 75 mm prema tvorničkim podacima.
- maks. duljina 100 mm
- kut alata 80°
Kompletan program opcionalnih alata za PP200CNC
Horizontalna preša PP200CNC koristi izmjenjive alate kao osnovu svoje svestranosti. Uz standardni savijač i četverostruku V-matricu, tvornički program obuhvaća Promecam sustav, male i velike radijuse, matrice za ukrasno oblikovanje, rezanje, probijanje, obradu cijevi, ravnanje profila i druge posebne operacije.
U nastavku je prikazan cjelovit program dodatne opreme naveden za PP200CNC, organiziran prema vrsti obrade. Kapaciteti se odnose na pojedini alat i tvornički navedene uvjete rada.
Promecam sustav, posebni savijači i radijusi
Promecam prihvati i izmjenjivi savijači omogućuju izbor geometrije prema vrsti pregiba, dok odvojeni nosači radijusa pokrivaju radijuse od 3 do 50 mm.
Promecam nosači alata
Standardni nosač prihvaća Promecam savijače u uobičajenom položaju, dok obrnuti nosač omogućuje njihovu ugradnju u obrnutoj orijentaciji.
- nosač: REF 140-16-01-00023
- maks. duljina savijanja 161 mm
- obrnuti nosač: REF 140-16-01-00039
Posebni savijači za male i zatvorene oblike
Četiri kompaktna savijača pokrivaju pregibe pod 30° ili 80° te radijuse R1 i R5. Različiti promjeri glave olakšavaju pristup malim komadima i zatvorenijim geometrijama.
| Model | REF | Duljina | Kut / radijus |
|---|---|---|---|
| P.70.30.R1 | 140-16-01-00025 | 100 mm | 30° / R1 |
| P.40.80.R1 | 140-16-01-00026 | 60 mm | 80° / R1 |
| P.22.80.R1 | 140-16-01-00027 | 60 mm | 80° / R1 |
| P.70.80.R5 | 140-16-01-00080 | 100 mm | 80° / R5 |

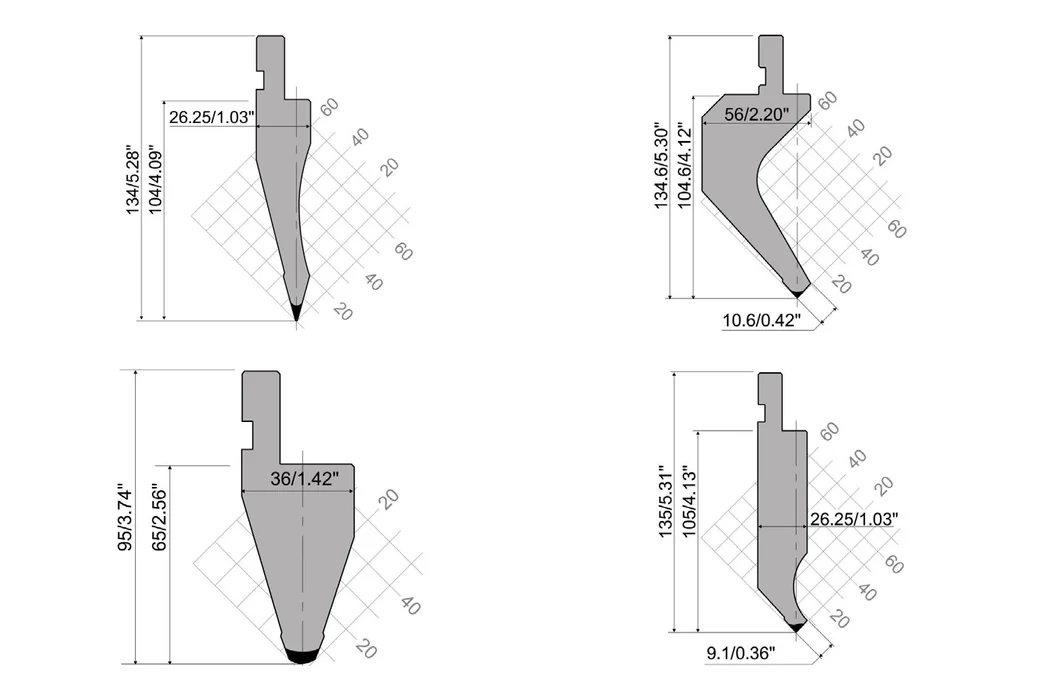

Promecam savijači
Četiri tvornički navedene geometrije savijača duljine 161 mm namijenjene su izradi različitih pregiba i složenijih dijelova.
| Model | REF | Duljina | Masa |
|---|---|---|---|
| PS.135.85.R08 | 140-16-01-00030 | 161 mm | 3,2 kg |
| P.95.35.R5 | 140-16-01-00031 | 161 mm | 2,3 kg |
| PS.134.30.R08 | 140-16-01-00032 | 161 mm | 2,7 kg |
| PK.135.85.R08 | 140-16-01-00038 | 161 mm | 4,4 kg |

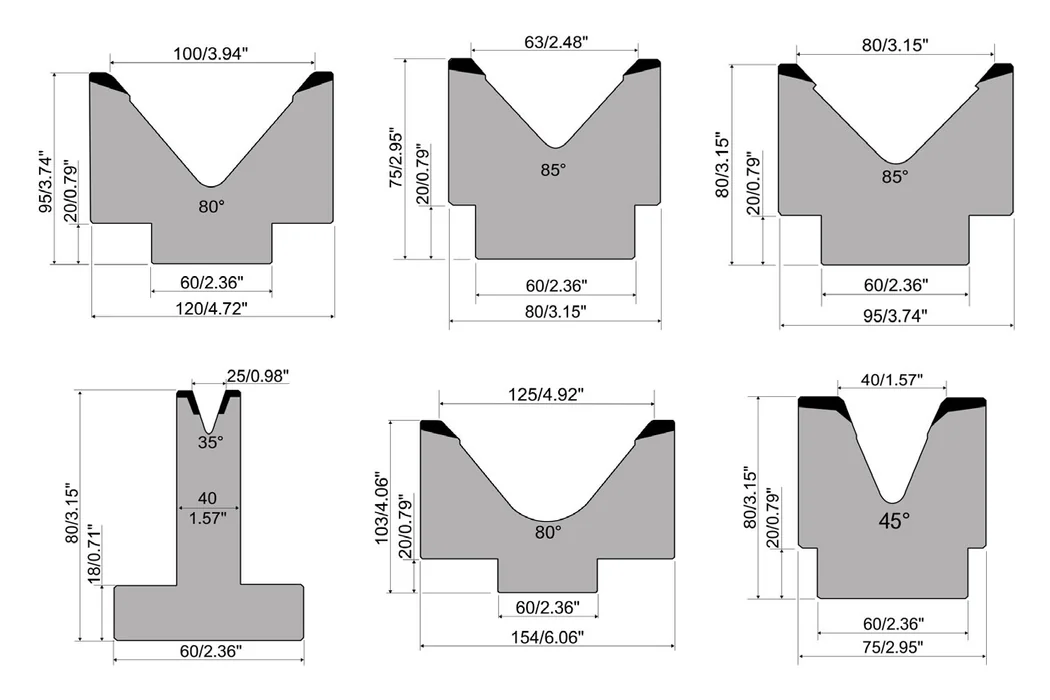

Promecam V-matrice
Šest matrica duljine 161 mm pokriva V-otvore od 25 do 125 mm i tvornički navedene raspone debljine lima od 1,5 do 20 mm.
| Model | REF | V-otvor | Raspon lima |
|---|---|---|---|
| T80.25.35 | 140-16-01-00036 | V25 / 35° | 1,5-5 mm |
| M80.45.40 | 140-16-01-00041 | V40 / 45° | 3-8 mm |
| M75.85.63 | 140-16-01-00033 | V63 / 85° | 5-10 mm |
| M80.85.80 | 140-16-01-00034 | V80 / 85° | 6-12 mm |
| M95.80.100 | 140-16-01-00035 | V100 / 80° | 8-15 mm |
| MK103.80.125 | 140-16-01-00040 | V125 / 80° | 12-20 mm |
Nosač PU.67.14-S i elementi za radijuse 3-7,5 mm
Nosač europskog tipa duljine 161 mm koristi izmjenjive elemente za deset malih radijusa.
- nosač REF 140-16-01-00042
- kapacitet do 400 kN/m
| Element | REF | Radijus |
|---|---|---|
| C3 | 140-16-01-00044 | 3 mm |
| C3.5 | 140-16-01-00045 | 3,5 mm |
| C4 | 140-16-01-00046 | 4 mm |
| C4.5 | 140-16-01-00047 | 4,5 mm |
| C5 | 140-16-01-00048 | 5 mm |
| C5.5 | 140-16-01-00049 | 5,5 mm |
| C6 | 140-16-01-00050 | 6 mm |
| C6.5 | 140-16-01-00051 | 6,5 mm |
| C7 | 140-16-01-00052 | 7 mm |
| C7.5 | 140-16-01-00053 | 7,5 mm |
Nosač PU.67.14 i elementi za radijuse 8-50 mm
Nosač duljine 161 mm koristi sedamnaest izmjenjivih elemenata za velike radijuse.
- nosač REF 140-16-01-00043
- kapacitet do 800 kN/m
| Element | REF | Radijus |
|---|---|---|
| R8 | 140-16-01-00054 | 8 mm |
| R9 | 140-16-01-00055 | 9 mm |
| R10 | 140-16-01-00056 | 10 mm |
| R12,5 | 140-16-01-00057 | 12,5 mm |
| R15 | 140-16-01-00058 | 15 mm |
| R17,5 | 140-16-01-00059 | 17,5 mm |
| R20 | 140-16-01-00060 | 20 mm |
| R22,5 | 140-16-01-00061 | 22,5 mm |
| R25 | 140-16-01-00062 | 25 mm |
| R27,5 | 140-16-01-00063 | 27,5 mm |
| R30 | 140-16-01-00064 | 30 mm |
| R32,5 | 140-16-01-00065 | 32,5 mm |
| R35 | 140-16-01-00066 | 35 mm |
| R37,5 | 140-16-01-00067 | 37,5 mm |
| R40 | 140-16-01-00068 | 40 mm |
| R45 | 140-16-01-00069 | 45 mm |
| R50 | 140-16-01-00070 | 50 mm |
Matrice za ukrasno oblikovanje i hladno kovanje
Ova skupina alata namijenjena je izradi balustera, prstenova, pletenih elemenata, spojnica i obujmica za ograde, kapije, rukohvate i druge bravarske proizvode.
Matrica Baluster 01
Hladno oblikovanje ukrasnog elementa iz plosnog materijala.
- REF 140-16-01-00001
- širina do 20 mm
- debljine 4, 5, 6 i 8 mm
- duljina matrice 656 mm
Matrica za prstenove
Oblikovanje prstenova i ukrasnih veza između šipki.
- REF 140-16-01-00003
- širina do 50 mm
- debljina do 6 mm
- vanjska mjera 90 mm
Matrica Baluster 04
Hladno oblikovanje ukrasnog elementa iz kvadratne šipke.
- REF 140-16-01-00004
- kvadrat 5-18 mm
- duljina matrice 600 mm
Matrica Baluster 08
Varijanta za hladno oblikovanje balustera iz plosnog materijala.
- REF 140-16-01-00008
- širina do 20 mm
- debljine 4, 5, 6 i 8 mm
- duljina matrice 650 mm
Matrica Baluster 09
Oblikovanje ukrasnog balustera iz plosnog čelika.
- REF 140-16-01-00009
- plosni čelik 5-12 mm
- duljina matrice 522 mm
Matrica Baluster 10
Izrada ispupčenog ukrasnog elementa za ograde i kapije.
- REF 140-16-01-00010
- plosni čelik 12 mm
- duljina matrice 1165 mm
Matrica Baluster 11
Hladno oblikovanje dužeg ukrasnog elementa iz plosnog čelika.
- REF 140-16-01-00011
- plosni čelik 6-12 mm
- duljina matrice 760 mm
Matrica za pletene šipke
Stvara pleteni efekt savijanjem lima, plosnog čelika ili kvadratne šipke.
- REF 140-16-01-00013
- kvadrat do 14 mm
- lim / plosni čelik 2 × 40 mm
Matrica Baluster 20
Oblikovanje kružnog ukrasnog elementa iz kvadratne šipke.
- REF 140-16-01-00020
- kvadratna šipka 12 mm
- opseg oblika 760 mm
Matrica za spojnice šipki
Izrađuje metalne spojnice za povezivanje kovačkih šipki bez zavarivanja.
- REF 140-16-01-00028
- kapacitet do 25 × 5 mm
Adapter matrica za oblikovanje
Izmjenjivi prihvat za pojedine matrice balustera i druge matrice za oblikovanje.
- REF 140-16-01-00029
- masa 3,1 kg
Matrica za oblikovanje obujmica
Namjenski alat za oblikovanje različitih izvedbi metalnih obujmica.
- REF 140-16-01-00024
- kapacitet do 100 × 4 mm
Rezanje, probijanje i priprema dijelova
PP200CNC može preuzeti više pripremnih operacija kada se opremi odgovarajućim reznim, probijačkim ili oblikovnim alatom.
Alat za rezanje plosnog čelika
Rezanje plosnog čelika i lima od mekog čelika jednim hodom preše.
- REF 140-16-01-00014
- duljina reza do 100 mm
- debljina do 10 mm
Matrica za probijanje
Nosač probijača kompatibilan je s NARGESA probijačima i matricama za više oblika otvora.
- REF 140-16-01-00022
- okruglo do Ø43 mm
- kvadratno do 35 mm
- pravokutno do 20 × 34 mm
- ovalno do 21 × 40 mm

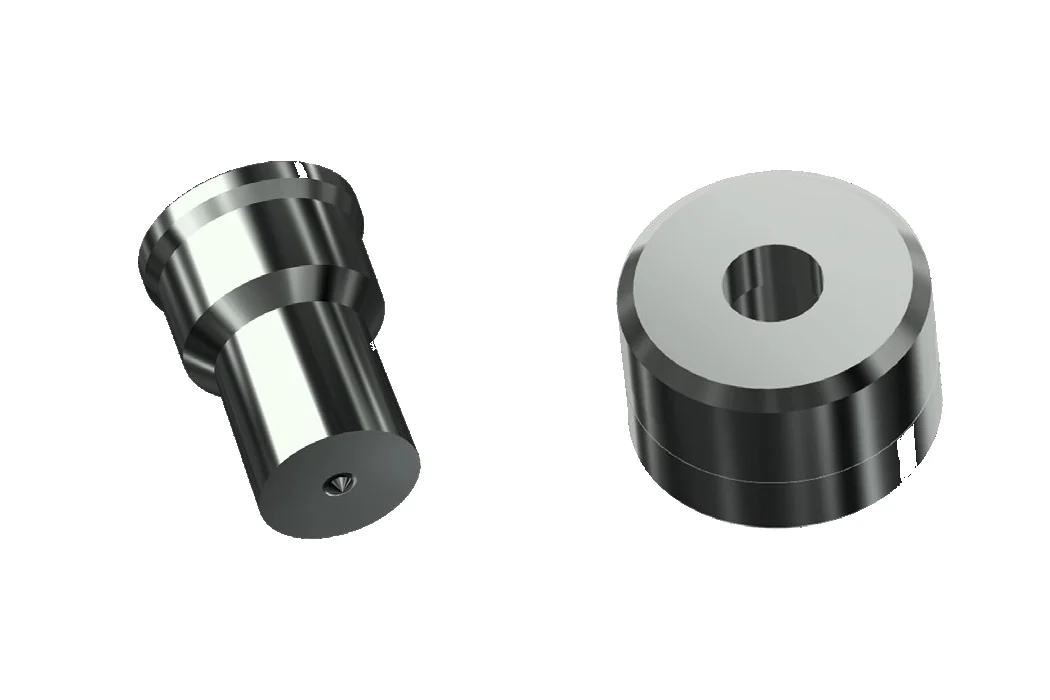

Okrugli, kvadratni, ovalni i pravokutni alati
Program probijača i matrica obuhvaća standardne oblike i velik broj dimenzija za izradu otvora u limu i profilima.
PDF - oblici i dimenzije
Alat za sedlasti izrez cijevi
Oblikuje kraj cijevi za okomito spajanje na drugu cijev.
- cijevi Ø16-50 mm
Alat za metalne ušice i jezičce
Iz plosne trake oblikuje ravne ili zaobljene elemente, s otvorom ili bez njega.
PDF - izvedbe alataObrada cijevi, profila i posebnih geometrija
Posebne naprave proširuju PP200CNC na oblikovanje krajeva cijevi, promjenu promjera, izradu velikih lukova i ravnanje profila.
Osnovni alat za oblikovanje krajeva cijevi
Osnovna naprava za izradu preklopa, rubova i drugih završnih oblika radi spajanja ili montaže cijevi.
- REF 140-16-01-00016
Alati za reduciranje promjera cijevi
Nosač i redukcijska čahura smanjuju promjer kraja cijevi radi umetanja i spajanja.
PDF - redukcijske dimenzije
Alati za proširivanje promjera cijevi
Nosač, trn i stezna čahura proširuju kraj cijevi radi prihvata drugog elementa.
PDF - ekspanzijske dimenzije
Alat za savijanje velikih radijusa
Oblikuje velike lukove u plosnom čeliku, šipkama, cijevima i profilima bez posebne matrice za svaki promjer.
- REF 140-16-01-00006
- plosni čelik do 40 mm
- cijev / profil do 80 × 80 mm
- najmanji promjer 300 mm
Alat za ravnanje profila
Podesivi oslonci i središnji pritisak koriste se za kontrolirano ispravljanje savijenih profila i dijelova.
- REF 140-16-01-00017
- kapacitet H do 150 mm
PP200CNC PDF dokumentacija
Svi dokumenti otvaraju se u novoj kartici.
PP200CNC katalogStroj, standardna i opcionalna oprema
Tablica savijanjaKapaciteti savijanja
Standardna 4V matricaOtvori i kapaciteti
Promecam nosačDimenzije prihvata
Promecam alatiSavijači i matrice
Mali radijusiElementi R3-R7,5
Veliki radijusiElementi R8-R50
Probijači i matriceOblici i dimenzije
Urezivanje cijeviSedlasti izrezi Ø16-50 mm
Zaobljavanje kutovaDostupni radijusi
Metalne ušiceIzvedbe alata
Reduciranje cijeviDostupne dimenzije
Proširivanje cijeviDostupne dimenzije
Matrica za prstenoveTehničke mjere
Pletene šipkeTehničke mjere
Spojnice šipkiTehničke mjere

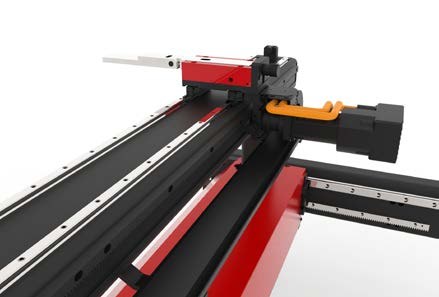

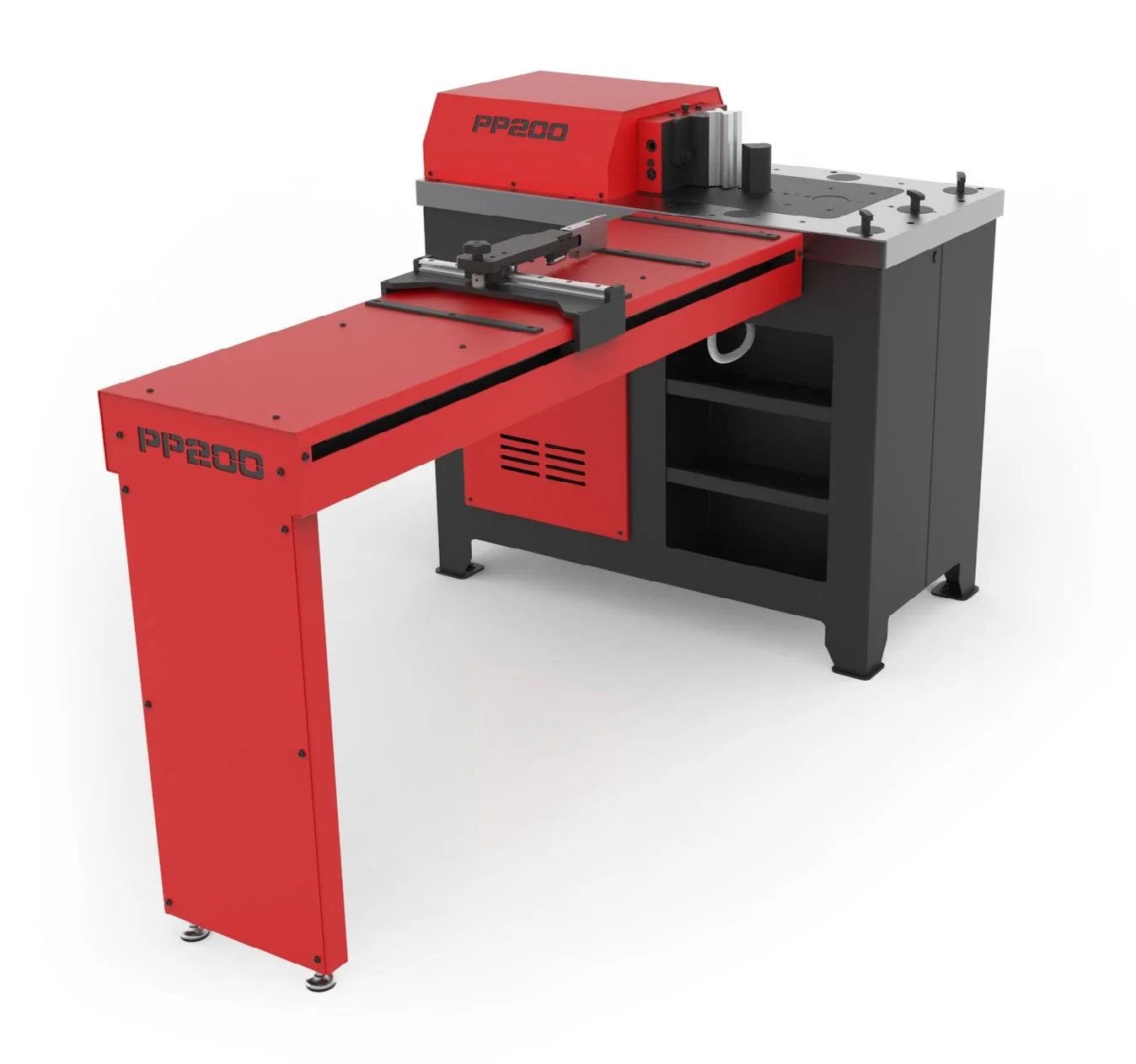

Opcionalni automatizirani graničnik
Automatizirani graničnik dodaje CNC upravljano pozicioniranje X-osi i smanjuje vrijeme ručnog namještanja između operacija. Sustav koristi visokoprecizne linearne vodilice i kuglična vretena, a isporučuje se s ravnim i igličastim osloncem za različite vrste komada.
- hod X-osi 1210 mm
- hod Z-osi 300 mm
- brzina pozicioniranja do 1000 mm/s
- točnost i ponovljivost ±0,02 mm
- najveće konstrukcijsko opterećenje 2000 kg
Video prikaz opcionalnog CNC graničnika

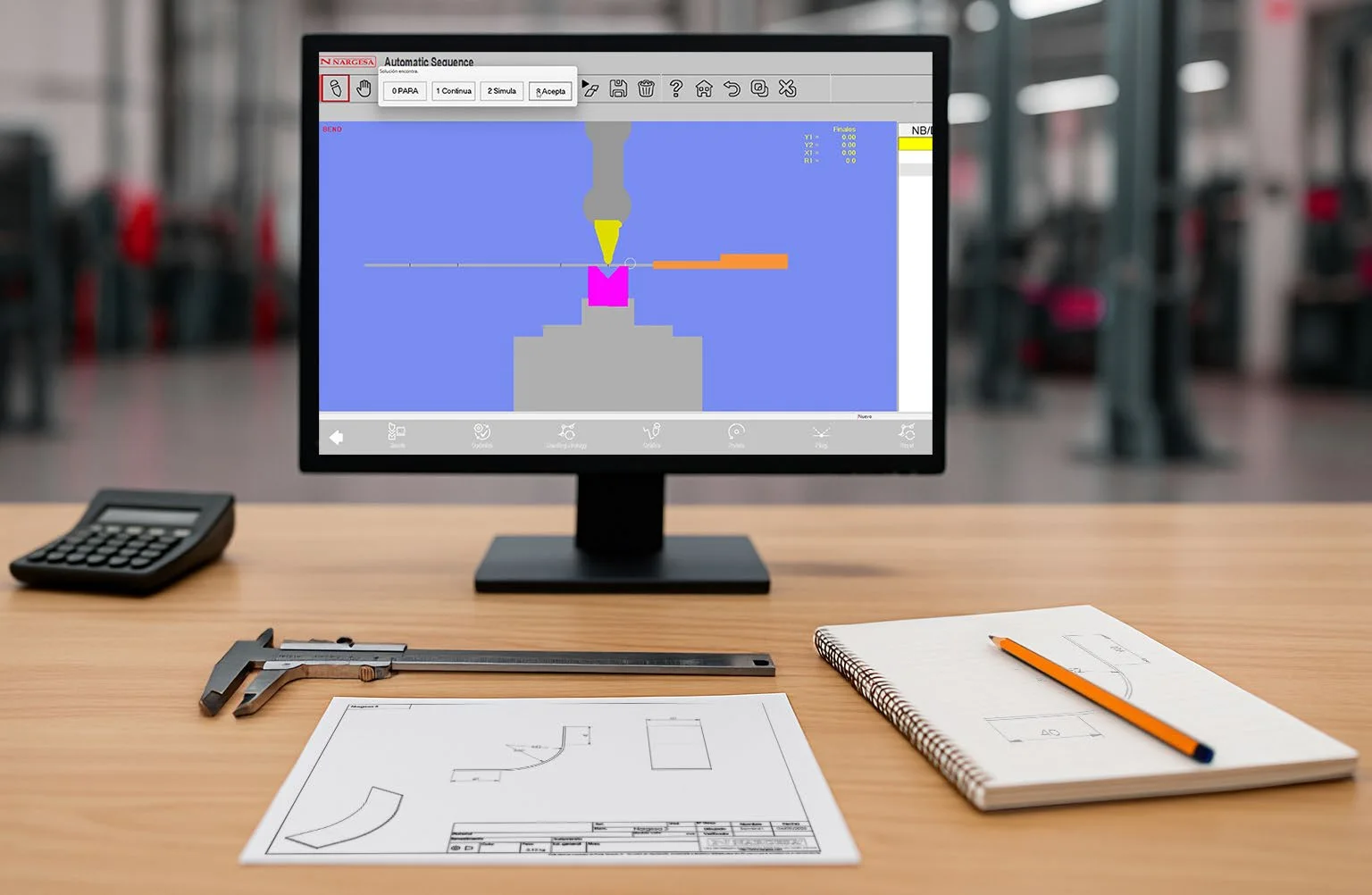

Opcionalni simulator savijanja za Windows
Simulator omogućuje numeričko ili grafičko stvaranje programa na računalu, bez zauzimanja stroja. Prije proizvodnje može provjeriti moguće kolizije između lima, savijača, matrice i pokretnih dijelova te izračunati razvijenu duljinu komada.
Softver je namijenjen Windows okruženju i nudi trajnu licencu bez mjesečne ili godišnje pretplate. Programi se mogu pripremiti, testirati i optimizirati odvojeno od proizvodnog procesa.
Kada je PP200CNC posebno prikladan?
PP200CNC ima najviše smisla kada je potreban slobodan pristup kratkom ili nepravilnom komadu, koncentrirana sila i česta izmjena operacija. Za duge ravne pregibe limova klasična vertikalna preša ostaje prirodniji izbor, dok su NARGESA MC i CC strojevi namijenjeni kontinuiranom savijanju cijevi i profila.
Tehnički podaci NARGESA PP200CNC
| Radna sila | 20 t / 200 kN |
|---|---|
| Radna brzina | 9,8 mm/s |
| Povratna brzina | 35 mm/s |
| Najveći hod | 250 mm |
| Ponovljivost | 0,05 mm |
| Radni stol | 600 × 1170 mm |
| Radna visina | 950 mm |
| Snaga motora | 2,2 kW / 3 HP pri 1400 o/min |
| Napajanje | 230 / 400 V, trofazno |
| Hidraulični tlak | 50 - 215 kg/cm² |
| Protok pumpe | 7,5 l/min |
| Spremnik ulja | 27 l |
| Dimenzije stroja | 660 × 1180 × 1130 mm |
| Masa | 665 kg |
Kapacitet pojedine operacije ovisi o alatu, materijalu, geometriji i duljini radne zone.
NARGESA proizvodnja u Španjolskoj
PP200CNC proizvodi se i sastavlja u pogonima Prada NARGESA u Španjolskoj. Stroj se isporučuje potpuno sastavljen, sa standardnim alatom za savijanje, a ugrađene hidraulične i električne komponente dolaze od etabliranih europskih proizvođača.
Česta pitanja o NARGESA PP200CNC
Što PP200CNC može raditi osim savijanja?
Ovisno o ugrađenom alatu može ravnati, rezati, probijati, hladno oblikovati, izrađivati ukrasne elemente te proširivati ili reducirati krajeve cijevi.
Koji se alat dobiva uz stroj?
Standardno su uključeni četverostruka V-matrica duljine 161 mm i savijač duljine 100 mm pod kutom od 80°.
Može li se spremiti više programa?
Da. ESA S625 upravljanje sprema do 10.000 programa i omogućuje programiranje do 50 različitih kutova na jednom komadu.
Je li automatizirani graničnik standardan?
Ne. Automatizirani graničnik je opcionalna dodatna oprema i dodaje CNC pozicioniranje X-osi za brže i preciznije ponavljanje položaja.
Može li PP200CNC koristiti posebno izrađene alate?
Da. Jednostavan prihvat glave i prihvatne točke radnog stola predviđeni su i za prilagođene alate i naprave.
