Uključeni modularni komplet valjaka
Devet čeličnih elemenata raspoređuje se na tri osovine i zajedno tvori tri radna valjka. Preslagivanjem elemenata i podložaka komplet se prilagođava širini i obliku obratka.

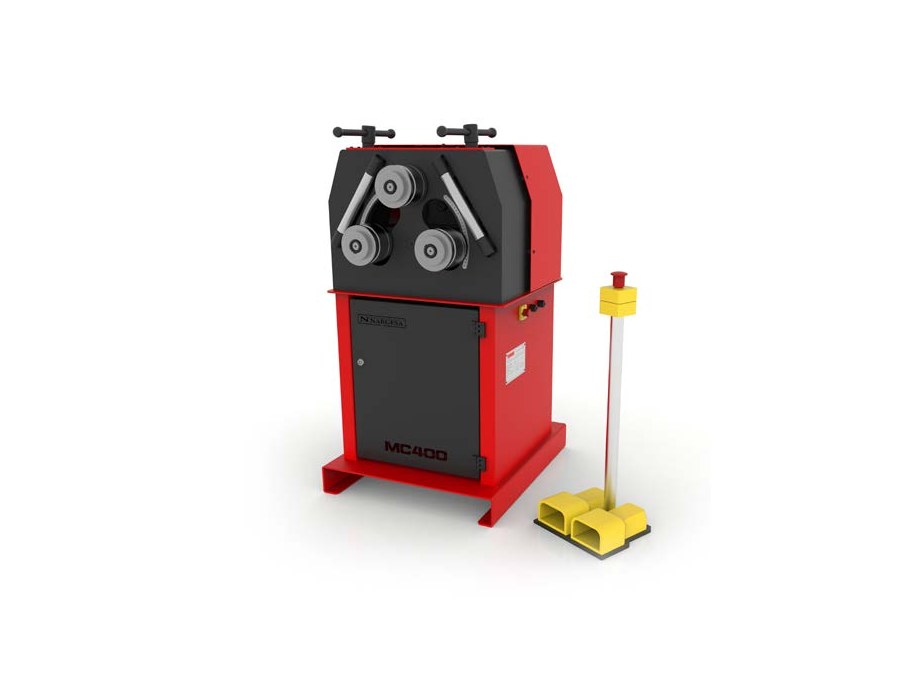

NARGESA MC400 robusna je asimetrična savijačica cijevi i profila na tri pogonska valjka. Neovisnim ručnim podešavanjem položaja donjih valjaka putem vretena mijenja se međuosovinski razmak, što omogućuje bolje iskorištenje duljine materijala i savijanje manjih radijusa nego kod klasične simetrične piramidalne izvedbe.
Stroj je izrađen od zavarenog i strojno obrađenog čelika, s kaljenim zupčastim prijenosom i obrađenim osovinama. Tri pogonska valjka ravnomjerno vode cijev ili profil, a deklarirani kapacitet okrugle cijevi iznosi do 63,5 mm.
MC400 radi vertikalno ili horizontalno i standardno se isporučuje s modularnim kompletom od devet elemenata koji se na tri osovine slažu u tri radna valjka za kvadratne i pravokutne cijevi, pune šipke, kutne profile, U i T profile te flah.
Video prikaz
Konstrukcija i način rada
Asimetrična geometrija MC400 omogućuje neovisno ručno podešavanje donjih valjaka. Promjenom njihova položaja stroj prilagođava međuosovinski razmak, približava savijanje krajevima materijala i postiže manje radijuse uz bolju iskoristivost profila.
Tri pogonska valjka osiguravaju ravnomjernu vuču, što je važno kod šupljih cijevi i zahtjevnijih profila. Zavarena čelična konstrukcija, kaljeni zupčanici i mogućnost vertikalnog ili horizontalnog rada čine MC400 univerzalnim radioničkim strojem.
Primjena i odabir modela
MC400 koristi se za izradu prirubnica, staklenika, ograda, rukohvata, stolova, stolica, vrata, prozora, kružnih okvira i drugih elemenata iz cijevi i profila. Tri pogonska valjka posebno su korisna kada je potrebno sigurno vođenje šupljeg profila kroz više prolaza.
U odnosu na MC200 i MC200H prelazi na asimetričnu koncepciju i tri pogonska valjka. MC550 i MC650 nastavljaju isti princip u većim kapacitetima, uz hidrauličko pozicioniranje i elektroničko upravljanje.
Uključeni modularni valjci i opcionalni valjci za okrugle cijevi
U standardnoj opremi stroj se isporučuje s modularnim kompletom od devet čeličnih elemenata i pripadajućih podložaka. Elementi se raspoređuju na tri osovine i zajedno tvore tri radna valjka, a preslagivanjem se prilagođavaju kvadratnim i pravokutnim cijevima, punim šipkama, kutnim profilima, U i T profilima te flahu. Za savijanje okruglih cijevi dostupni su opcionalni profilirani valjci od kaljenog čelika ili Sustarina.
Primjeri slaganja modularnih elemenata
Različitim rasporedom elemenata sastavljeni valjci podupiru stranice kvadratnih i pravokutnih cijevi, punih šipki, kutnih profila, U i T profila te flaha položenog ravno ili na brid.
Kaljeni valjci za okrugle cijevi – opcionalna oprema

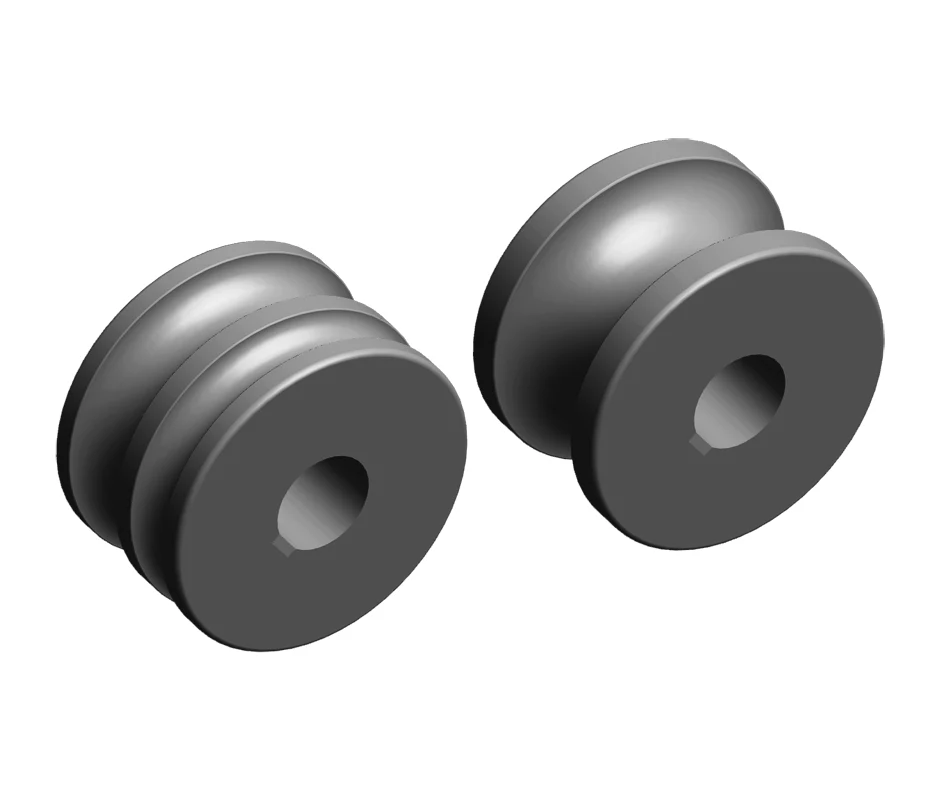

Profilirani valjci od kaljenog čelika namijenjeni su okruglim čeličnim i inox cijevima, osobito cijevima deblje stijenke. Ovisno o promjeru, program obuhvaća dvostruke ili jednostruke izvedbe valjaka.
Sustarin valjci za osjetljive cijevi – opcionalna oprema
Profilirani Sustarin valjci koriste se za inox, aluminij i druge cijevi osjetljive površine. Materijal valjka ne oštećuje niti onečišćuje površinu, a posebno je prikladan za tankostijene cijevi.
Digitalni mjerač radijusa
Opcionalni mjerač očitava unutarnji ili vanjski radijus izravno na profilu, u rasponu od 55 do 11.250 mm, bez izrade fizičke šablone.
Tehničke značajke
| Geometrija savijanja | Asimetrična |
|---|---|
| Pogon valjaka | Tri pogonska valjka |
| Standardni modularni komplet | 9 elemenata za sastavljanje 3 radna valjka, uključeno |
| Šifra / referenca | 100-08-01-001 |
| Snaga motora | 1,1 kW / 1,5 HP |
| Napon | 230 / 400 V, trofazno |
| Brzina valjaka | 7 o/min |
| Promjer osovina | 40 mm |
| Promjer valjaka | 130 mm |
| Korisna duljina osovina | 80 mm |
| Kapacitet okrugle cijevi | do 2 1/2" / 63,5 mm |
| Dimenzije | 660 × 760 × 1250 mm |
| Težina | 365 kg |
Kapacitet savijanja ovisi o obliku cijevi ili profila, debljini stijenke, materijalu, valjcima i traženom radijusu.
Kapaciteti savijanja i usporedba MC modela
Ispod su izdvojeni tipični kapaciteti modela MC400. Potpuna tablica profila, maksimalnih dimenzija i minimalnih radijusa, zajedno s usporedbom svih osam MC modela, dostupna je na zasebnoj stranici kapaciteta.
- Plosnati materijal / flah: 50 × 10 - R min. 250 mm
- Kvadratna cijev / kutijasti profil: 50 × 50 × 3 - 600 mm
- Okrugla cijev / cijevni profil*: 63,5 × 3* (=2 1/2”x3*) - 450 mm
Napomena: Vrijednosti su orijentacijske i ovise o tvrdoći i kvaliteti cijevi ili profila, materijalu, debljini stijenke, traženom radijusu i odabranim valjcima. Stavke označene zvjezdicom (*) koriste opcionalne valjke.
Usporedba s drugim MC modelima
MC400 je prvi asimetrični model u MC programu i koristi tri pogonska valjka. U odnosu na MC200 i MC200H omogućuje neovisno podešavanje donjih valjaka, bolje iskorištenje duljine profila i savijanje manjih radijusa.
MC550 i MC650 nastavljaju isti asimetrični princip u većim kapacitetima, uz hidrauličko pozicioniranje, elektroničko spremanje radnih koraka i mogućnost CNC izvedbe.
