Zagrijavanje
Kraj materijala zagrijava se do temperature prikladne za vruće oblikovanje.
Stroj za vruće uvijanje zagrijanog kraja šipke ili flaha u pužasti odnosno spiralni ukrasni završetak.
Video prikaz rada NARGESA PC16
Vruće uvijanje završetaka
Ponovljiv pužasti završetak bez ručnog namatanja

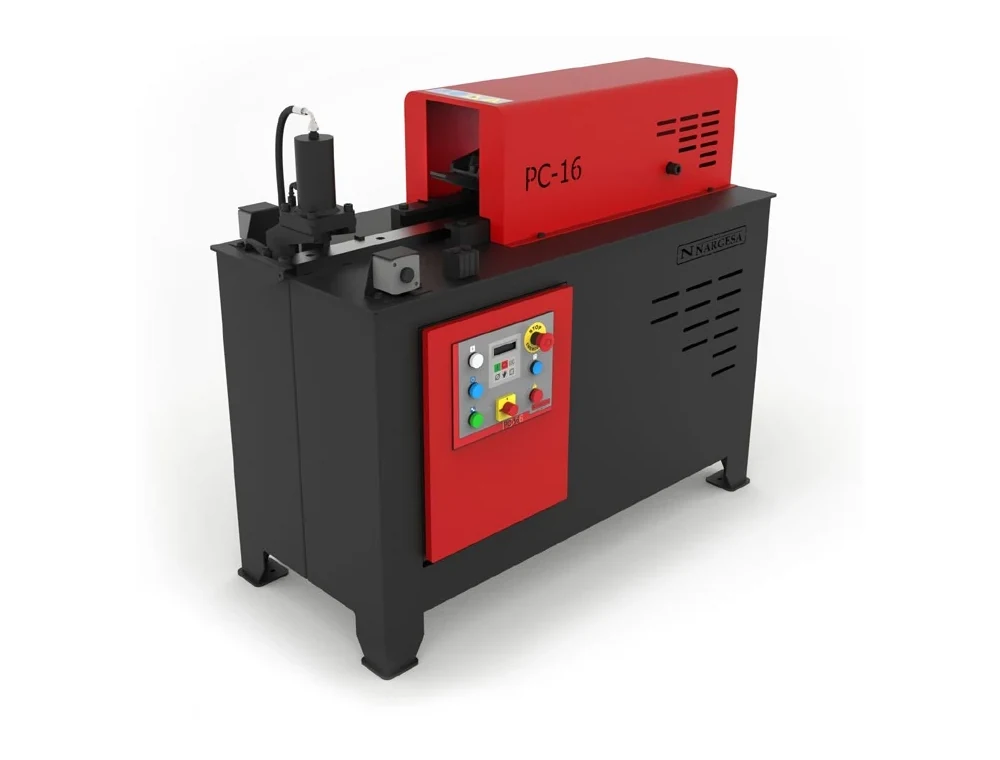

PC16 prihvaća prethodno zagrijan kraj okrugle ili kvadratne šipke odnosno flaha, hidraulički ga steže i uvija u kompaktan spiralni završetak. Podešavaju se hod, broj okreta i pritisak prema debljini materijala, a dvostruka sigurnosna komanda pokreće automatski ciklus.
Takav završetak koristi se na volutama, balusterima i ukrasnim šipkama za ograde, kapije, prozorske rešetke, vrata i metalni namještaj. PC16 ne izrađuje kopljaste ili ravne završetke - za njih je namijenjen NF70.
- 20 mmokrugla šipka
- 20 mmkvadratna šipka
- 50 × 10 mmflah
- 10 svrijeme ciklusa
- 4 kom/minnazivni učinak
Kako PC16 oblikuje završetak
Stezanje
Hidraulični prihvat učvršćuje komad i zadržava položaj tijekom ciklusa.
Uvijanje
Podesivi hod i broj okreta oblikuju pužasti završetak u približno deset sekundi.
Upravljanje i ponovljivost
Podešavanje hoda ili broja okreta
Oblik i zatvorenost spirale mogu se prilagoditi odabranom završetku.
Podešavanje pritiska
Radni tlak prilagođava se debljini i presjeku zagrijanog materijala.
Hidraulično stezanje
Komad ostaje čvrsto prihvaćen tijekom cijelog automatskog ciklusa.
Dvostruka sigurnosna komanda
Ciklus se pokreće kontroliranim dvoručnim upravljanjem.
Tipični proizvodi i organizacija rada
PC16 se koristi za ukrasne završetke na volutama, balusterima, šipkama ograda, kapijama, prozorskim rešetkama, vratima i metalnom namještaju. Stroj ne zamjenjuje ručno kovanje svih oblika, nego preuzima ponavljajući dio posla: prihvat zagrijanog kraja, kontrolirano uvijanje i povrat u početni položaj.
Za ujednačenu seriju važni su približno jednaka duljina zagrijanog dijela, stabilna temperatura i iste postavke hoda, broja okreta i pritiska. Nazivni ciklus traje oko deset sekundi, pa se nakon pripreme materijala mogu izrađivati ponovljivi dekorativni završetci bez ručnog namatanja svakog komada.
PC16, NF70 ili PH50?
PC16 uvija zagrijani kraj u pužasti odnosno spiralni završetak. NF70 valjcima oblikuje ravne, žljebljene, piramidalne i druge kovane završetke ili ukrase u sredini balustera. PH50 je kovački čekić za širi raspon slobodnog kovanja, istezanja i oblikovanja zagrijanog materijala.
Tehničke značajke
| Referenca stroja | 100-15-01-001 |
|---|---|
| Snaga motora | 2,2 kW / 3 HP |
| Napajanje | 230 / 400 V, trofazno |
| Maks. okrugla šipka | 20 mm |
| Maks. kvadratna šipka | 20 mm |
| Maks. flah | 50 × 10 mm |
| Radna brzina | 45 mm/s |
| Povratna brzina | 70 mm/s |
| Vrijeme ciklusa | 10 s |
| Učinak | do 4 komada/min |
| Dimenzije | 640 × 1300 × 1110 mm |
| Masa | 336 kg |
PC16 i NF70 - dva različita načina završne obrade
| Stroj | Postupak | Tipičan rezultat |
|---|---|---|
| PC16 | uvijanje zagrijanog kraja | pužasti i spiralni završetak |
| NF70 | kovanje i valjanje zagrijanog kraja ili sredine | ravni, žljebljeni, piramidalni, kopljasti i ukrasno označeni oblici |
Česta pitanja o PC16
Treba li materijal zagrijati prije obrade?
Da. Kraj šipke ili flaha mora biti ravnomjerno zagrijan kako bi se mogao uviti bez pucanja i uz ponovljiv oblik. NARGESA peći H1, H2 i H3 namijenjene su pripremi materijala za ovakve postupke.
Može li PC16 izrađivati kopljaste vrhove?
Ne. PC16 izrađuje pužaste i spiralne završetke. Za kopljaste, ravne, piramidalne i žljebljene završetke koristi se NF70.
Upit za NARGESA PC16
Ako imate dodatnih pitanja o ovom proizvodu, možemo pružiti tehničku podršku na zahtjev.
