Vertikalno vođenje na četiri stupa
Kromirani stupovi vode radnu ploču i održavaju stabilan položaj alata tijekom prešanja.

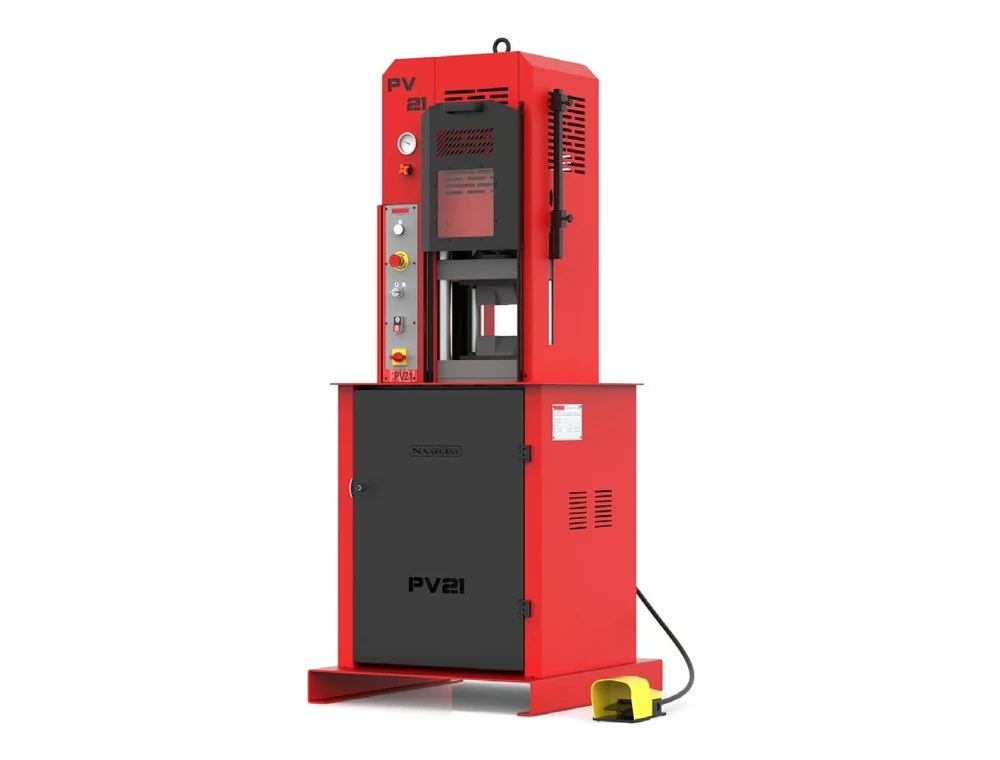

Hidraulična preša sile 21 t za kontrolirano oblikovanje zagrijanog metala, s nožnim upravljanjem i izmjenjivim alatima.
Kontrolirano vruće prešanje
21 tona sile uz ponovljiv hod i mirno vođenje alata
PV21 primjenjuje kontinuiranu hidrauličnu silu umjesto ponovljenih udaraca. Vertikalno vođena radna ploča na četiri kromirana stupa zadržava paralelnost, a podešavanje hoda omogućuje ponavljanje položaja s deklariranom točnošću od 0,03 mm.
Preša se koristi za izvlačenje, sabijanje, ravnanje, vruće probijanje, kovačko zavarivanje, izradu alata i noževa te ukrasne dijelove. Nožna komanda ostavlja obje ruke slobodnima za vođenje obratka.
- 21 tsila prešanja
- 296 mmhod
- 250 × 260 mmradna površina
- 0,03 mmponovljivost
- 13 / 75 mm/sradni / povratni hod
Video prikaz rada NARGESA PV21 hidraulična preša za vruće kovanje
Kontrola hoda i radni ritam
22 ciklusa/min na hodu 15 mm
Kratki ponavljajući hod omogućuje produktivan ritam pri serijskom sabijanju i izvlačenju.
Brzi povrat 75 mm/s
Radni hod od 13 mm/s kombiniran je s brzim povratom za kraće vrijeme između pritisaka.
Ugrađeni manometar
Radni tlak može se pratiti izravno na stroju, uz nožno upravljanje i slobodne ruke operatera.
Standardne baze i matrice 20-24
PV21 koristi modularni sustav baza. Standardne baze prihvaćaju tvorničke matrice ili posebno izrađene alate, a opcionalne matrice mijenjaju način izvlačenja, ravnanja i sabijanja materijala.

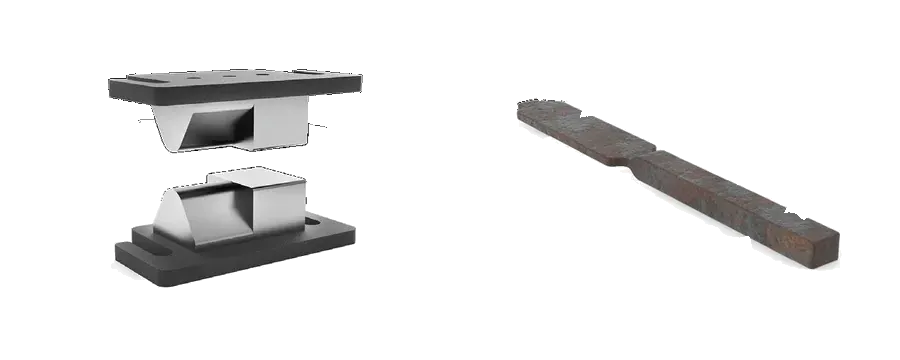

Matrica 20
Dvije radne zone za izvlačenje i ravnanje materijala. Kaljeni alatni čelik zadržava mehanička svojstva pri visokoj temperaturi.
- Referenca
- 140-18-01-00020
- Dimenzije
- 130 × 80 × 67 mm
- Masa
- 6,6 kg
- Status
- standardna oprema

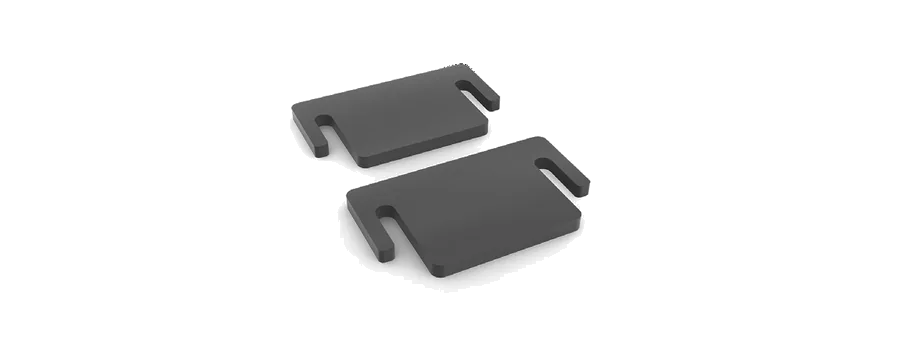

Jednostruka baza
Par čeličnih baza na koje se može zavariti ili pričvrstiti vlastiti alat.
- Referenca
- 140-18-01-00001
- Dimenzije
- 230 × 135 × 15 mm
- Masa
- 6 kg
- Status
- standardna oprema

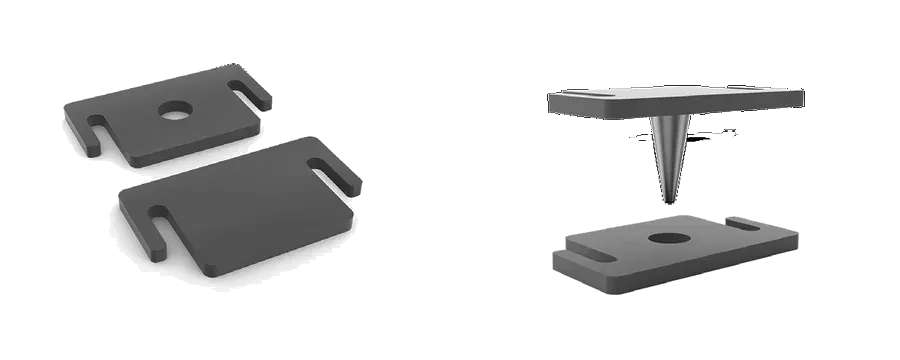

Baza s otvorom
Par baza s otvorom u sredini, posebno prikladan za vruće probijanje.
- Referenca
- 140-18-01-00004
- Dimenzije
- 230 × 135 × 15 mm
- Masa
- 6,1 kg
- Status
- standardna oprema
Baza za prednju montažu
Omogućuje pričvršćenje tvorničkih matrica okomito na njihov standardni položaj.
- Referenca
- 140-18-01-00005
- Dimenzije
- 325 × 80 × 15 mm
- Masa
- 5,6 kg
- Status
- standardna oprema

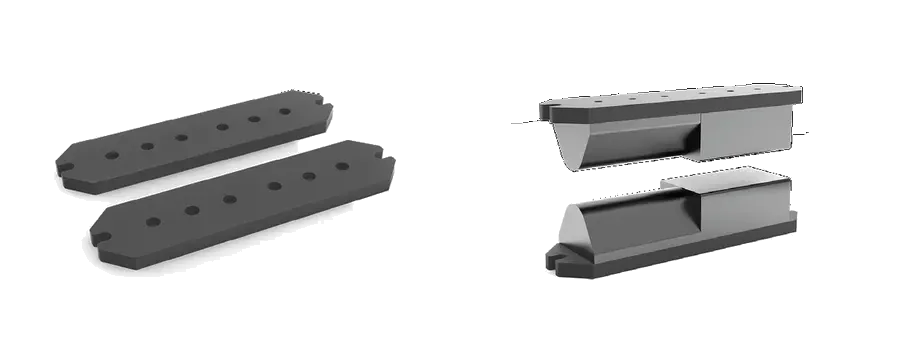

Dvostruka baza
Omogućuje paralelnu montažu dviju matrica jednu uz drugu.
- Referenca
- 140-18-01-00006
- Dimenzije
- 230 × 185 × 15 mm
- Masa
- 7,6 kg
- Status
- standardna oprema

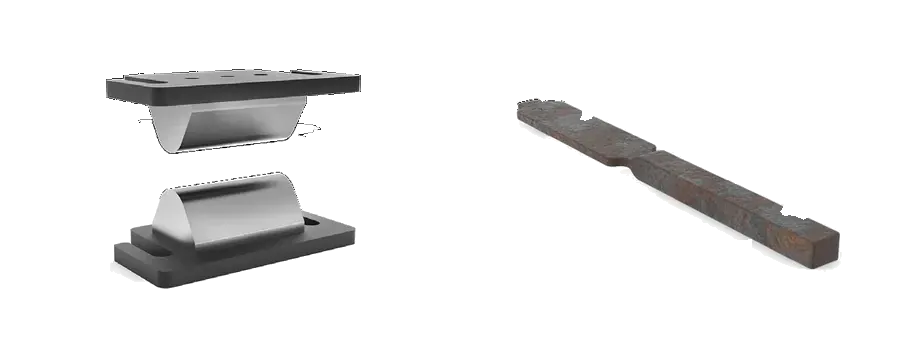

Matrica 21 - piramidalna
Piramidalna površina ubrzava izvlačenje i oblikovanje presjeka.
- Referenca
- 140-18-01-00021
- Dimenzije
- 130 × 80 × 67 mm
- Masa
- 7,3 kg
- Status
- opcionalno
Matrica 22 - zaobljena
Zaobljena površina izvlači materijal uz blažu lokalnu deformaciju.
- Referenca
- 140-18-01-00022
- Dimenzije
- 130 × 80 × 67 mm
- Masa
- 7,2 kg
- Status
- opcionalno

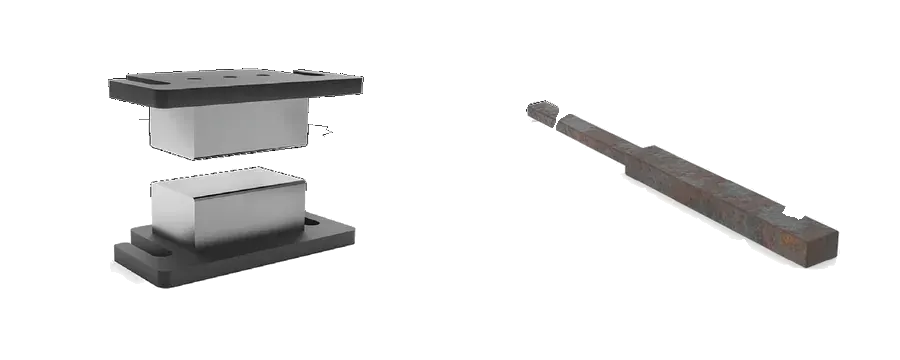

Matrica 23 - ravna
Ravne površine s malim rubnim radijusom za ravnanje i oblikovanje stepenica.
- Referenca
- 140-18-01-00023
- Dimenzije
- 130 × 80 × 67 mm
- Masa
- 6,1 kg
- Status
- opcionalno

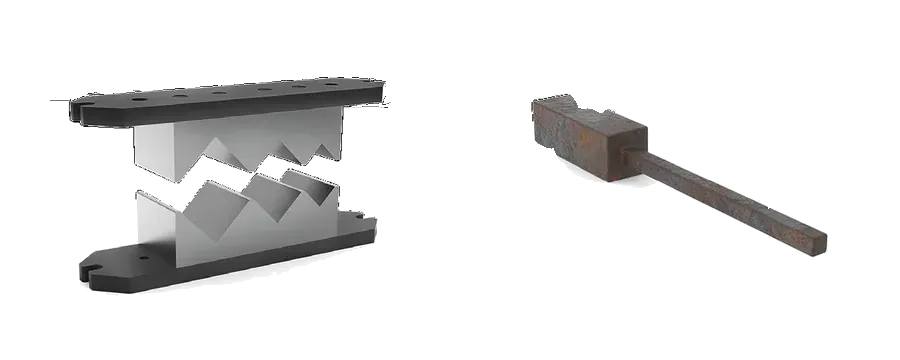

Matrica 24 - tri V-utora
Tri V-utora širine 2, 1 1/2 i 1 inča u jednom alatu, posebno korisna za sabijanje paketa i damask čelika.
- Referenca
- 140-18-01-00024
- Dimenzije
- 325 × 80 × 67 mm
- Masa
- 14,5 kg
- Status
- opcionalno
Tehničke značajke
| Referenca stroja | 100-18-01-001 |
|---|---|
| Sila prešanja | 21 t |
| Hod | 296 mm |
| Radna površina | 250 × 260 mm |
| Ponovljivost | 0,03 mm |
| Radna brzina | 13 mm/s |
| Povratna brzina | 75 mm/s |
| Ritam | 22 ciklusa/min na hodu 15 mm |
| Radna visina | 1020 mm |
| Snaga motora | 2,2 kW / 3 HP |
| Napajanje | 230 / 400 V trofazno; 230 V jednofazno opcionalno |
| Dimenzije | približno 786 × 800 × 2000 mm |
| Masa | 500 kg |
PV21 ili PH50?
| Stroj | Način oblikovanja | Karakter rada |
|---|---|---|
| PV21 | kontinuirani hidraulični pritisak | kontrolirani hod, zadržavanje položaja, mirniji rad i visoka ponovljivost |
| PH50 | niz pneumatskih udaraca | dinamično izvlačenje, sabijanje, rezanje i rad s udarnim alatima |
Česta pitanja o PV21
Jesu li baze uključene sa strojem?
Program standardne opreme uključuje više baza za prihvat tvorničkih i posebno izrađenih alata te matricu 20.
Koja je razlika između matrica 21, 22 i 23?
Matrica 21 ima piramidalnu površinu za brzo izvlačenje, 22 zaobljenu površinu za blažu deformaciju, a 23 ravnu površinu za ravnanje i izradu stepenica.
Je li PV21 zamjena za kovački čekić?
Ne u svim postupcima. PV21 daje kontrolirani pritisak, dok PH50 daje ponavljajuće udarce; izbor ovisi o željenom načinu oblikovanja.
