NARGESA MC150B savijačica cijevi i profila

NARGESA MC150B kompaktna je simetrična piramidalna savijačica cijevi i profila na tri valjka, namijenjena izradi lukova, prstenova i spirala iz cijevi, profila, flaha, punih šipki i drugih punih profila. Dvije donje osovine pogone materijal, dok se ručnim pomakom gornje osovine postupno određuju pritisak i radijus savijanja.

Stroj je izrađen od zavarenog i strojno obrađenog čelika, s prijenosom preko kaljenih zupčanika i osovinama promjera 40 mm. Radi na jednofaznom priključku 230 V, može se koristiti u vertikalnom ili horizontalnom položaju, a deklarirani kapacitet savijanja okrugle cijevi doseže 50 mm.

U standardnoj opremi isporučuje se modularni komplet od devet elemenata koji se na tri osovine slažu u tri radna valjka za kvadratne i pravokutne cijevi, pune šipke, kutne profile, U i T profile te flah.

Video prikaz

Pogledajte video na YouTubeu

Konstrukcija i način rada

Simetrična piramidalna geometrija modela MC150B temelji se na dvjema pogonskim donjim osovinama i pomičnoj gornjoj osovini. Donji valjci prihvaćaju i vode materijal, a položajem gornje osovine postupno se formira traženi luk ili prsten.

Konstrukcija od strojno obrađenog čelika i prijenos preko kaljenih zupčanika daju stroju čvrstoću potrebnu za redovitu radioničku uporabu. Mogućnost vertikalnog i horizontalnog rada posebno je korisna kod dugih profila i lukova velikog promjera.

Primjena i odabir modela

MC150B prikladan je za izradu ograda, rukohvata, okvira, namještaja, staklenika, ukrasnih elemenata, prstenova i spiralnih oblika. Kompaktne dimenzije i jednofazno napajanje čine ga praktičnim izborom za radionice koje žele univerzalnu savijačicu bez potrebe za trofaznim priključkom.

U odnosu na MC200 zadržava jednostavniju i kompaktniju izvedbu, uz manji najveći kapacitet. MC200H dodaje hidrauličko pozicioniranje gornje osovine, dok asimetrični MC400 koristi tri pogonska valjka i drugačiji način regulacije radijusa.

Uključeni modularni valjci i opcionalni valjci za okrugle cijevi

U standardnoj opremi stroj se isporučuje s modularnim kompletom od devet čeličnih elemenata i pripadajućih podložaka. Elementi se raspoređuju na tri osovine i zajedno tvore tri radna valjka, a preslagivanjem se prilagođavaju kvadratnim i pravokutnim cijevima, punim šipkama, kutnim profilima, U i T profilima te flahu. Za savijanje okruglih cijevi dostupni su opcionalni profilirani valjci od kaljenog čelika ili Sustarina.

Uključeni modularni komplet valjaka

Devet čeličnih elemenata raspoređuje se na tri osovine i zajedno tvori tri radna valjka. Preslagivanjem elemenata i podložaka komplet se prilagođava širini i obliku obratka.

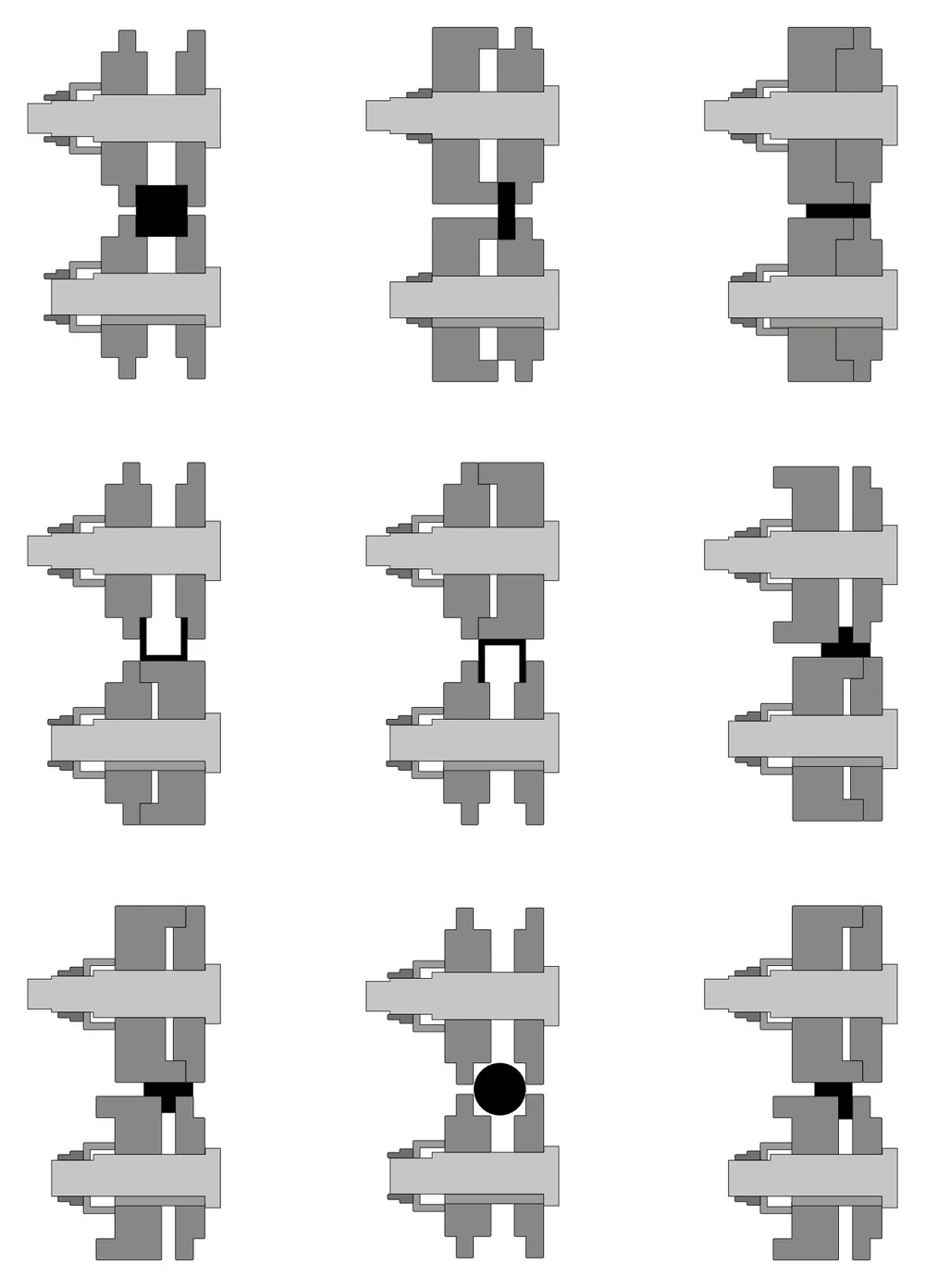

Primjeri slaganja modularnih elemenata

Različitim rasporedom elemenata sastavljeni valjci podupiru stranice kvadratnih i pravokutnih cijevi, punih šipki, kutnih profila, U i T profila te flaha položenog ravno ili na brid.

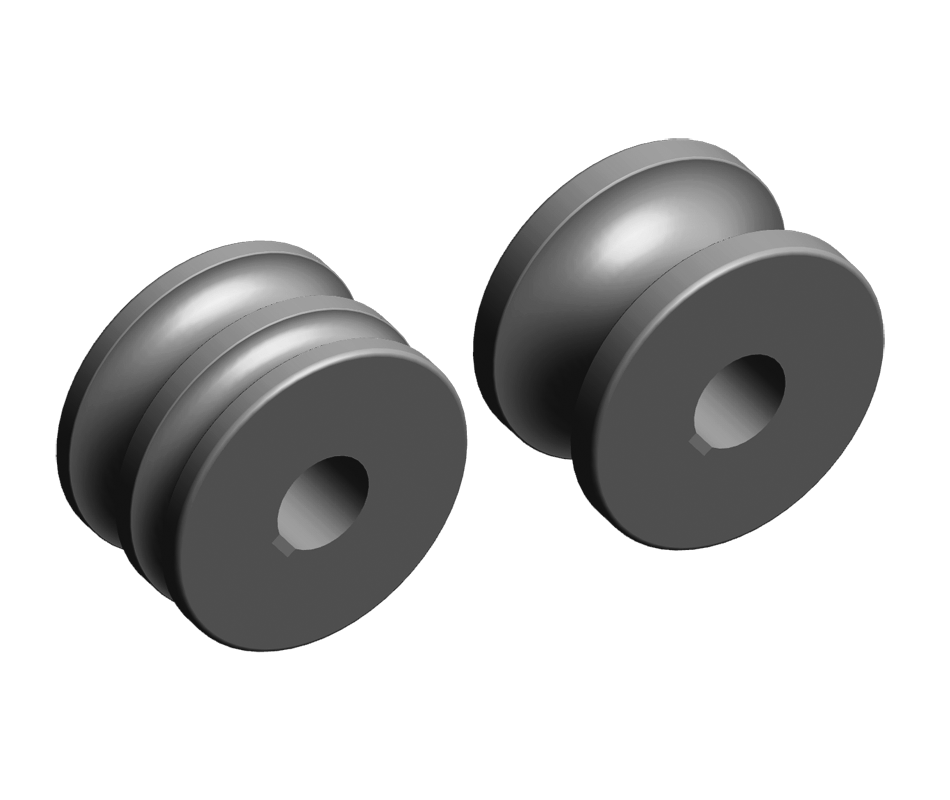

Kaljeni valjci za okrugle cijevi – opcionalna oprema

Profilirani valjci od kaljenog čelika namijenjeni su okruglim čeličnim i inox cijevima, osobito cijevima deblje stijenke. Ovisno o promjeru, program obuhvaća dvostruke ili jednostruke izvedbe valjaka.

Sustarin valjci za osjetljive cijevi – opcionalna oprema

Profilirani Sustarin valjci koriste se za inox, aluminij i druge cijevi osjetljive površine. Materijal valjka ne oštećuje niti onečišćuje površinu, a posebno je prikladan za tankostijene cijevi.

Digitalni mjerač radijusa

Opcionalni mjerač očitava unutarnji ili vanjski radijus izravno na profilu, u rasponu od 55 do 11.250 mm, bez izrade fizičke šablone.

• Pogledajte digitalni mjerač radijusa›

Tehničke značajke

Kapacitet savijanja ovisi o obliku cijevi ili profila, debljini stijenke, materijalu, valjcima i traženom radijusu.

Kapaciteti savijanja i usporedba MC modela

Ispod su izdvojeni tipični kapaciteti modela MC150B. Potpuna tablica profila, maksimalnih dimenzija i minimalnih radijusa, zajedno s usporedbom svih osam MC modela, dostupna je na zasebnoj stranici kapaciteta.

• Plosnati materijal / flah: 50 × 10 - R min. 300 mm
• Kvadratna cijev / kutijasti profil: 50 × 50 × 3 - 700 mm
• Okrugla cijev / cijevni profil*: 50,8 × 3* (=2”x3*) - 600 mm

Napomena: Vrijednosti su orijentacijske i ovise o tvrdoći i kvaliteti cijevi ili profila, materijalu, debljini stijenke, traženom radijusu i odabranim valjcima. Stavke označene zvjezdicom (*) koriste opcionalne valjke.

Usporedba s drugim MC modelima

MC150B je najkompaktniji model u MC programu i jedini se standardno priključuje na jednofaznu mrežu 230 V. Namijenjen je radionicama kojima treba univerzalna savijačica za manje i srednje presjeke, uz jednostavno ručno podešavanje radijusa.

MC200 povećava kapacitet i koristi trofazni pogon, MC200H dodaje hidrauličko pozicioniranje gornje osovine, a MC400 prelazi na asimetričnu geometriju s tri pogonska valjka.
