uspravniji mehanizam
711
Pločasti mehanizam postavljen je uspravnije uz obradak. Ova geometrija odgovara napravama u kojima je raspoloživ prostor po širini ograničen, a stega može biti viša.

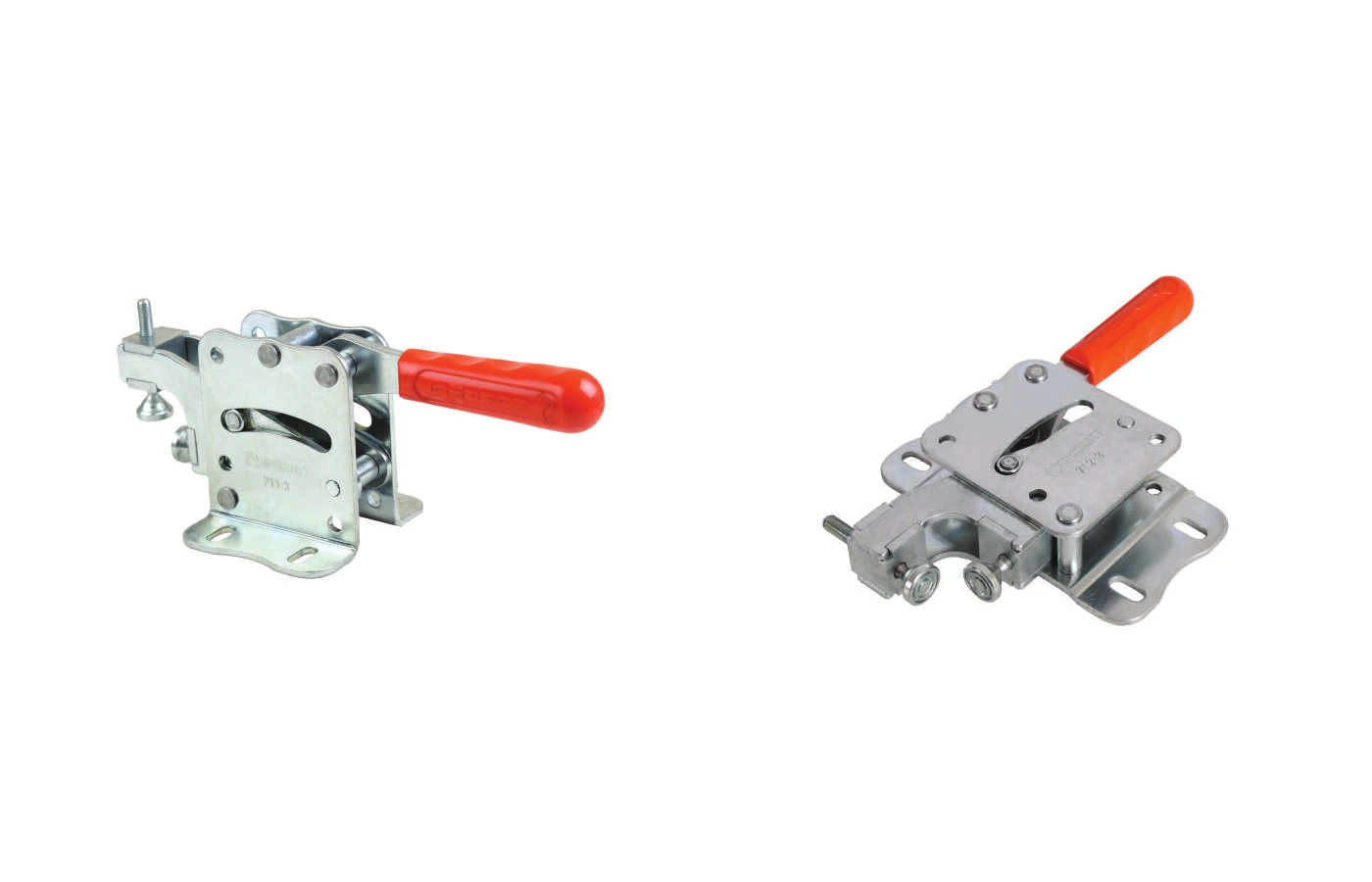

Konstrukcija i način rada
Serije 711 i 712 povezuju dva pritisna elementa s jednim preklopnim mehanizmom. Zatvaranjem ručke jedan kontaktni element potiskuje obradak prema bočnom osloncu, dok ga drugi istodobno pritišće prema podlozi. Time se u jednoj radnji mogu spojiti pozicioniranje i stezanje.

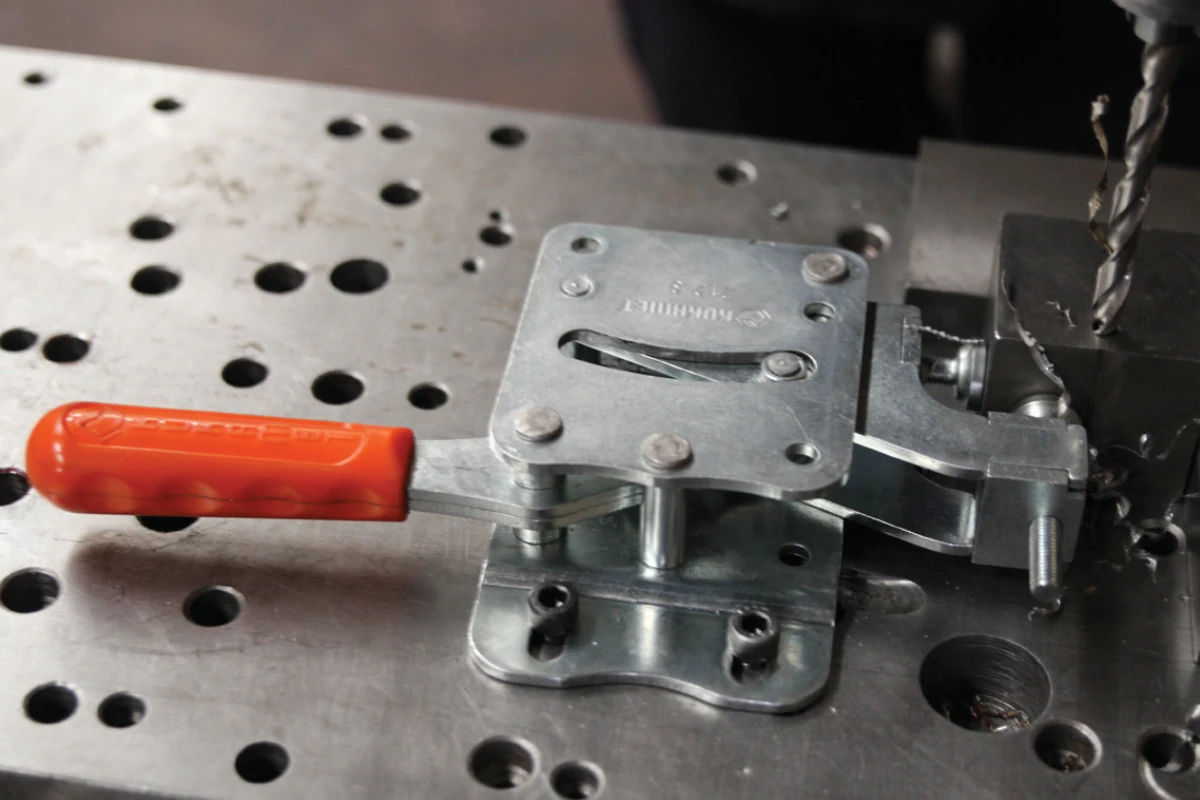

Primjena u proizvodnim napravama
Kombinirane stege koriste se kada obradak treba istodobno nasloniti na graničnik i učvrstiti prema dolje. Prikladne su za zavarivačke, montažne, bušaće, glodaće i kontrolne naprave, osobito kod ponavljajućeg pozicioniranja profila, ploča i manjih sklopova.
Razlika između modela 711 i 712
Tehnički podaci 711 i 712
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Model | F1 | F2 | F3 | F4 | Omjer F1:Fi | Omjer F2:Fi | P1 min.-maks. | P2 min.-maks. | Masa |
|---|---|---|---|---|---|---|---|---|---|
| 711-1 | 1.000 N | 1.000 N | 1.000 N | 1.000 N | 14:1 | 8:1 | 15-33 mm | 19-37 mm | 400 g |
| 711-2 | 2.000 N | 2.000 N | 2.000 N | 2.000 N | 17:1 | 9:1 | 24-41 mm | 22-39 mm | 790 g |
| 711-3 | 3.000 N | 3.000 N | 3.000 N | 3.000 N | 19:1 | 11:1 | 23-49 mm | 28-54 mm | 1.690 g |
| 712-1 | 1.000 N | 1.000 N | 1.000 N | 1.000 N | 14:1 | 8:1 | 31,5-49,5 mm | 19-37 mm | 400 g |
| 712-2 | 2.000 N | 2.000 N | 2.000 N | 2.000 N | 17:1 | 9:1 | 47-64 mm | 22-39 mm | 800 g |
| 712-3 | 3.000 N | 3.000 N | 3.000 N | 3.000 N | 19:1 | 11:1 | 51-77 mm | 28-54 mm | 1.670 g |
Kako čitati F1, F2, F3 i F4
F1 i F2 označavaju sile pritiska u dva radna smjera, dok F3 i F4 označavaju odgovarajuće kapacitete držanja zaključanog mehanizma. Smjerovi se čitaju prema tvorničkom crtežu i ne zbrajaju se u jednu ukupnu silu.
Odabir veličine i podešavanje
Veličina se odabire prema potrebnim silama, raspoloživom prostoru i položaju dvaju kontaktnih elemenata. Rasponi P1 i P2 pokazuju dopuštene položaje stezanja prema tvorničkom crtežu. Prije izrade montažne ploče treba provjeriti puni luk ručke, položaj oba pritisna vijka, pristup maticama i prostor za umetanje obratka.
Jedan pokret, dva smjera
Prednost kombinirane stege nije u zbrajanju sila, nego u tome što se bočno pozicioniranje i vertikalno stezanje izvode jednim kontroliranim pokretom ručke. Oslonci naprave i dalje moraju preuzeti radna opterećenja bez pomicanja.
Pocinčane i posebne izvedbe
Standardne serije koriste pocinčane dijelove od kvalitetnog čeličnog lima, zakovice od nehrđajućeg čelika, kaljene čahure i ergonomsku poliuretansku ručku. Dostupnost posebnih materijala ili površinskih obrada treba provjeriti prema punoj oznaci modela i aktualnoj tvorničkoj dokumentaciji.
Pritisni elementi i dodatna oprema
Oba smjera stezanja zahtijevaju pravilno odabrane kontaktne elemente i dovoljno velik oslonac na obratku. Kompatibilnost pritisnih vijaka, gumenih ili metalnih kontakata i zamjenskih ručki provjerava se prema veličini stege.
PDF katalog, službeni podaci i CAD modeli
PDF izvadak obuhvaća službene stranice modela 711 i 712 s tehničkim tablicama, dimenzijskim crtežima, položajima stezanja i primjerima primjene. Za projektiranje koristite crtež točne veličine.
Upit za KUKAMET 711 i 712
Pošaljite skicu naprave, željenu veličinu, smjerove pritiska, položaje P1 i P2, raspoloživ prostor i oblik obratka. Na temelju toga možemo pomoći odabrati odgovarajući model i kontaktne elemente.
