CNC kut i ponovljivost ±0,1°
7-inčno upravljanje sprema programe, vodi brzinu savijanja i korekciju elastičnog povrata te omogućuje više uzastopnih kutova na jednom komadu.
Rotacijske CNC savijačice cijevi bez unutarnjeg trna
NARGESA CC60 CNC i CC90 CNC savijaju cijevi od mekog čelika, inoxa i aluminija oko precizno izrađenog kalupa zadanog radijusa. Za razliku od savijačica na tri valjka, koje postupno izrađuju velike lukove, prstenove i spirale, CC strojevi izrađuju definirane kutne zavoje do 180° uz vrlo dobru ponovljivost.
Pojam savijanje bez trna znači da se unutar cijevi ne koristi unutarnji trn. Za svaki presjek i traženi radijus i dalje je potreban odgovarajući set alata: glavni kalup, stezač i kontraalat.
Tanje stijenke i uredna površina
Kontrolirano vođenje cijevi, kaljeni čelični alati i kontraalati od brončane legure pomažu ograničiti nabiranje i vanjske tragove na cijevi.
Desni i lijevi smjer savijanja
Oba modela mogu raditi u desnom ili lijevom smjeru. Brza izmjena alata olakšava prelazak između različitih presjeka i radijusa.
Video prikaz savijanja cijevi na CC60 i CC90 CNC
NARGESA CC60 CNC i CC90 CNC prema kapacitetu
Oba modela koriste isti princip CNC rotacijskog savijanja bez trna. CC60 je kompaktniji jednofazni stroj za cijevi do 60,3 mm, dok CC90 povećava kapacitet na čelične cijevi do 90 mm i kvadratne presjeke do 60 × 60 × 4 mm.

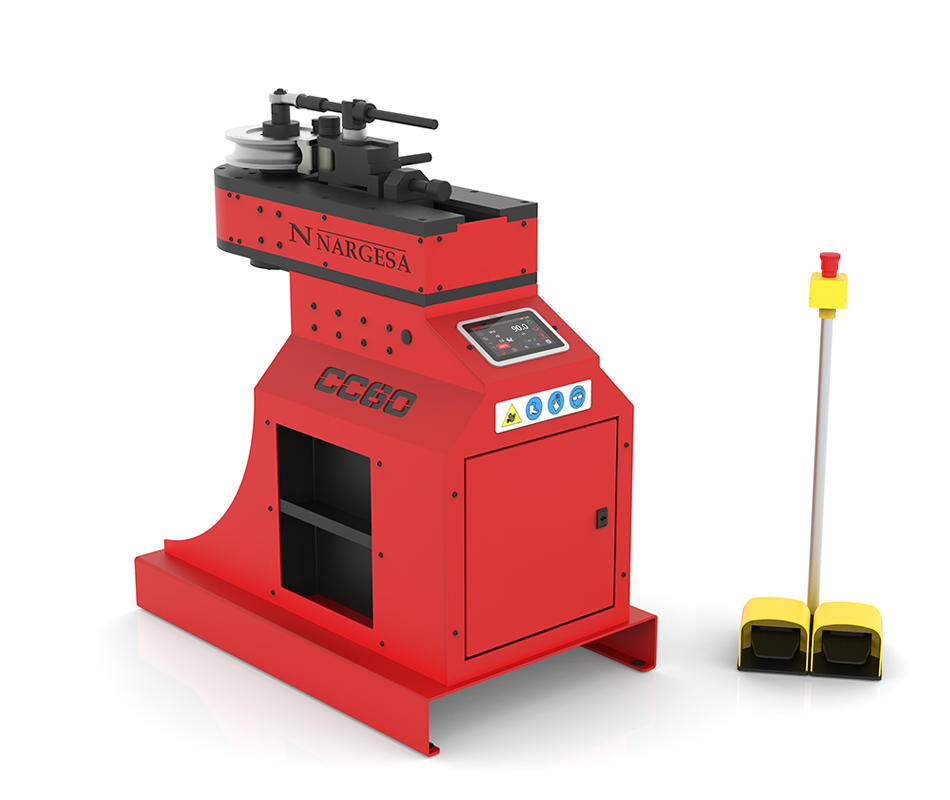

NARGESA CC60 CNC savijačica cijevi bez trna
Kompaktni model za cijevi od mekog čelika do 60,3 mm, inox do 60,3 × 3 mm i aluminij do 60,3 × 8 mm. Prikladan je za radionice, manje i srednje serije te cijevi tanjih stijenki.
- čelična cijev do 60,3 mm
- kvadratna cijev do 40 × 40 × 4 mm
- savijanje do 180°
- 230 V jednofazno

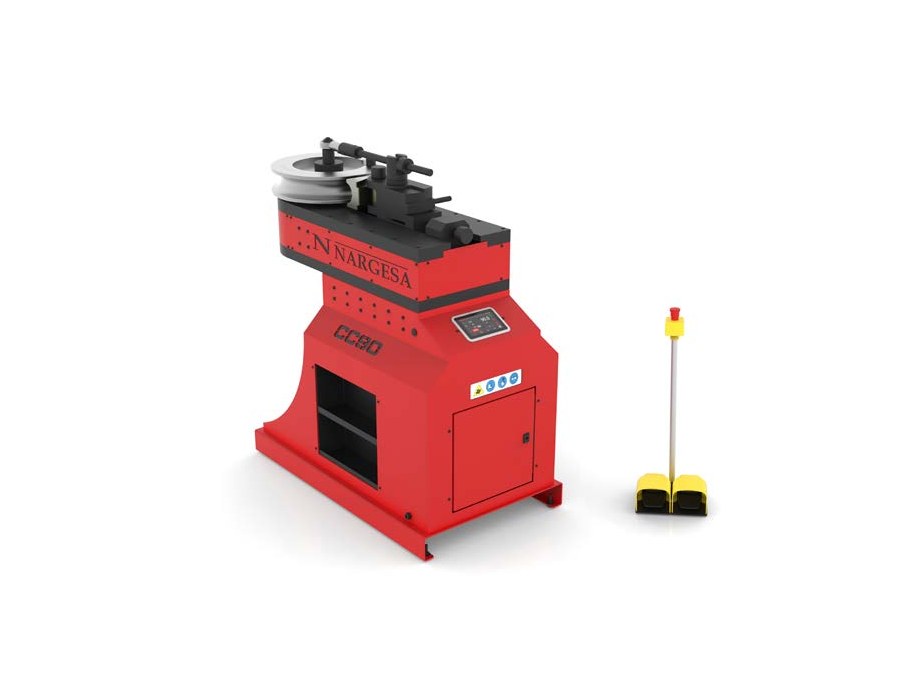

NARGESA CC90 CNC savijačica cijevi bez trna
Snažniji model za cijevi od mekog čelika do 90 mm, inox do 88,9 × 4 mm i aluminij do 88,9 × 10 mm. Namijenjen je većim cijevnim konstrukcijama i zahtjevnijoj serijskoj proizvodnji.
- čelična cijev do 90 mm
- kvadratna cijev do 60 × 60 × 4 mm
- savijanje do 180°
- 860 kg
Usporedba CC60 CNC i CC90 CNC savijačica cijevi
Pomaknite tablicu vodoravno za prikaz svih podataka.
| Značajka | CC60 CNC | CC90 CNC |
|---|---|---|
| Maks. okrugla čelična cijev | 60,3 mm / 2 inča Schedule-40 / 2 1/4 inča × 4 mm | 90 mm / 3 inča Schedule-40 / 3 1/2 inča × 6 mm |
| Maks. kvadratna cijev | 40 × 40 × 4 mm | 60 × 60 × 4 mm |
| Maks. inox cijev 304 / 316 | 60,3 × 3 mm | 88,9 × 4 mm |
| Maks. aluminijska cijev | 60,3 × 8 mm | 88,9 × 10 mm |
| Radijus savijanja | minimalno 3D; maksimalno 320 mm | minimalno 3D; maksimalno 390 mm |
| Automatska brzina | 1,1–3,5 o/min | 0,75–2,2 o/min |
| Motor i napajanje | 1,1 kW; 230 V jednofazno | 2,2 kW; 230 / 400 V |
| Težina | 365 kg | 860 kg |
Kapaciteti ovise o materijalu, čvrstoći, debljini stijenke, radijusu i odabranom alatu. Za cijevi veće čvrstoće ili drugačije stijenke kapacitet može biti niži.
Opcionalni kalupi, alati i dodatna oprema za CC60 i CC90
Kalupi i setovi alata nisu uključeni u osnovnu konfiguraciju stroja. Dostupni su kao opcionalna oprema u metričkim dimenzijama, dimenzijama u colima i Schedule izvedbama, uz dodatne tvorničke izvedbe izvan standardnog programa.
Opcionalni alati za okrugle cijevi
Glavni kalup, stezač i kontraalat izrađuju se prema promjeru i radijusu. CC60 standardno pokriva metričke cijevi od 12 do 60 mm, dok CC90 proširuje program do 90 mm.
Opcionalni alati za kvadratne i pravokutne cijevi
Oblikovani setovi alata vode ravne stranice profila i ograničavaju deformaciju presjeka. Odabir se radi prema dimenziji, stijenci, materijalu i radijusu.
Dvoosni pozicioner za serijsku proizvodnju
Opcionalna oprema. Pozicioner duljine 3000 mm određuje uzdužni položaj i zakret cijevi. Ima šest uzdužnih pozicija, zakretanje u koracima od 5° i zaštitu od sudara.
Potporni valjak za najveće promjere
Opcionalna oprema. Za određene najveće promjere i deblje stijenke koristi se potporni valjak koji stabilizira cijev i rasterećuje radni sklop.
NARGESA BEND8 sprej za savijanje
NARGESA BEND8 specijalni lubrikant s PTFE-om u spreju namijenjen je uporabi pri operaciji savijanja cijevi, a u svrhu smanjenja trenja, brzog habanja alata i tragova savijanja na cijevima, posebno pri obradi tanjih stijenki ili delikatnih materijala.
CC savijačica bez trna ili MC savijačica na tri valjka?
CC60 CNC i CC90 CNC
Za definirane zavoje do 180°, mali do srednji radijus, ponovljiv kut i više zasebnih savijanja na istom komadu. Svaki presjek i radijus zahtijeva odgovarajući set alata.
MC savijačice cijevi i profila
Za postupno valjanje velikih lukova, prstenova, spirala i kontinuiranih radijusa u cijevima, profilima, flahu i punom materijalu.
Proizvedeno u Španjolskoj, podrška ovlaštenog NARGESA distributera
NARGESA projektira i proizvodi strojeve i pribor u vlastitim pogonima u Španjolskoj. Za registrirani stroj dostupno je jamstvo do tri godine, uz moguće posebne uvjete za pojedine modele. Trgovina - Željezo d.o.o. službeni je NARGESA distributer za Hrvatsku i pruža pomoć pri odabiru stroja, alata i primjene.
Česta pitanja o savijačicama cijevi bez trna
Što znači savijanje cijevi bez trna?
Unutar cijevi nema unutarnjeg trna. Cijev izvana vode glavni kalup, stezač i kontraalat, odabrani prema presjeku, stijenci i radijusu savijanja.
Može li stroj savijati tankostijene cijevi?
CC konstrukcija omogućuje obradu tanjih stijenki nego jednostavni sustavi s dva potporna valjka. Konačan rezultat ipak ovisi o materijalu, odnosu promjera i stijenke, radijusu, alatu i podmazivanju.
Treba li poseban alat za svaki promjer i radijus?
Da. Set alata definira presjek i radijus savijanja. NARGESA nudi širok standardni program, a moguća je i izrada prilagođenih dimenzija ili radijusa prema provjeri izvedivosti.
Može li se na jednom komadu programirati više zavoja?
Da. CNC može pohraniti do 10.000 programa i programirati do 50 kutova na istom komadu. Dvoosni pozicioner dodatno pomaže pri uzdužnom položaju i zakretanju cijevi.
Koji model odabrati — CC60 ili CC90?
CC60 je kompaktniji jednofazni model za čelične cijevi do 60,3 mm. CC90 je namijenjen većim promjerima i težim primjenama, s kapacitetom čelične cijevi do 90 mm.
Zatražite ponudu za NARGESA CC60 CNC ili CC90 CNC
Ako imate dodatnih pitanja o modelu, setovima alata ili dodatnoj opremi, tehnička podrška dostupna je na zahtjev.
