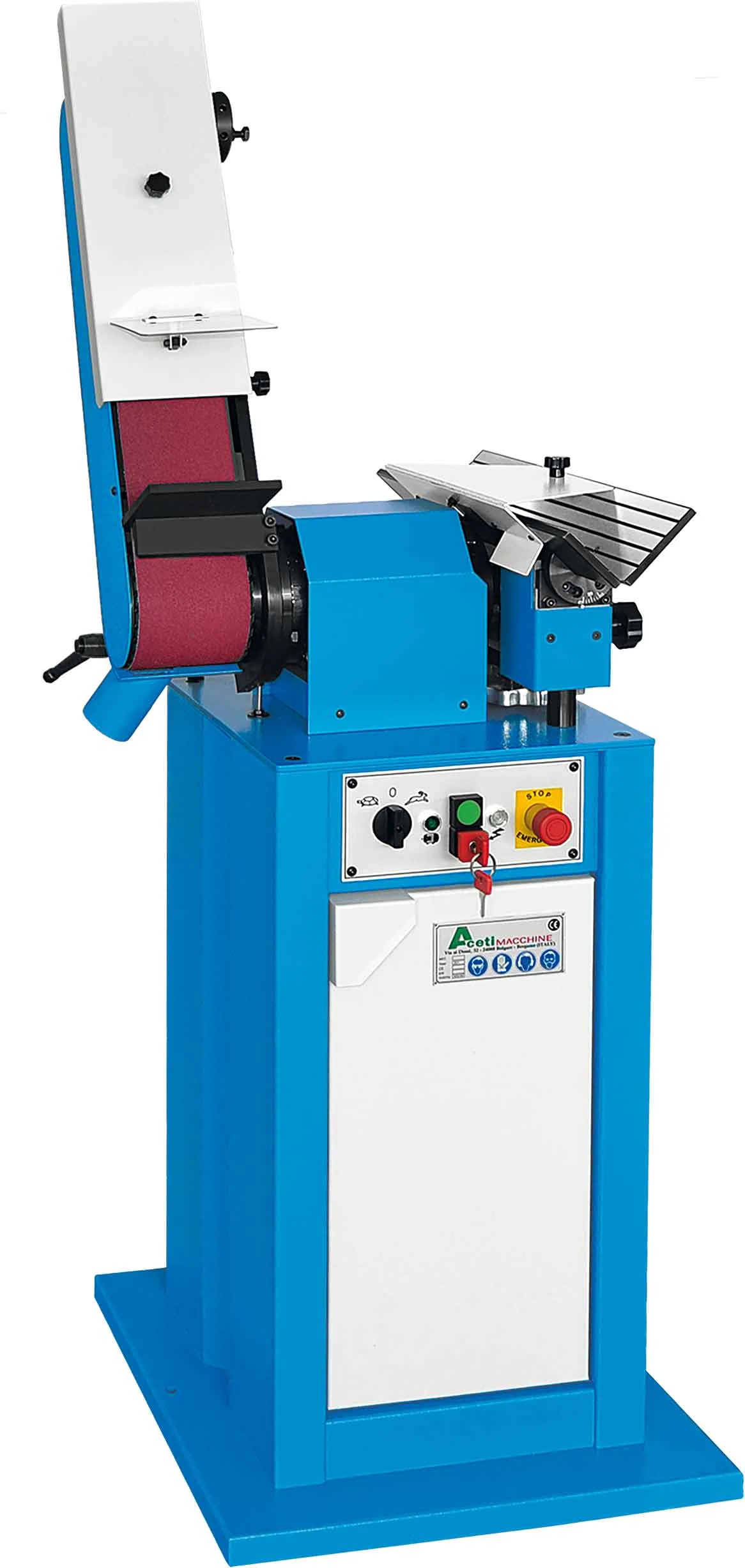

Aceti ART.02 stroj za skošavanje rubova i tračna brusilica
ART.02 je praktičan izbor kada se na jednom stroju želi spojiti skošavanje bridova i brušenje. Na desnoj strani stroja nalazi se stol za skidanje ili glodanje brida s podesivom vodilicom, a na lijevoj strani tračna brusilica s nagibno podesivom rukom.
Primjena u radionici
ART.02 je namijenjen radionicama koje često obrađuju dostupne ravne rubove ploča i plosnih profila. Stroj pomaže kod pripreme rubova prije varenja, montaže, zaštite površine ili završne obrade.
- za skošavanje ruba ili skidanje brida ravnih metalnih ploča ili plosnih profila
- za obaranje oštrih bridova na dostupnim ravnim rubovima ploča ili plosnih profila
- za pripremu rubova prije varenja ili montaže
- za brušenje na ravnoj podlozi iza brusne trake
- za obradu na gumiranom kontaktnom valjku i uz oslonac
Jedinica za skošavanje rubova ili skidanje bridova
Jedinica za skidanje brida omogućuje podešavanje skošenja od 0 do 6 mm. Kut skošenja podešava se od 15° do 45° pomoću zakretne vodilice s graviranom skalom, uz brzo i jednostavno podešenje željenog skošenja namjenskim ručnim kotačem.
Glodaća glava promjera Ø80 mm koristi izmjenjive tvrdometalne pločice, što omogućuje kontrolirano uklanjanje materijala na rubu obratka.
Tračna brusilica na istom stroju
Brusna jedinica koristi traku 120 x 1500 mm i ima radnu plohu 120 x 470 mm iza trake. Brusna ruka nagibno je podesiva u rasponu od 0° do 90°, a gumirani, žlijebljeni i balansirani pogonski/kontaktni valjak Ø135 mm omogućuje obradu na valjku i dodatno skidanje srha.
Stroj prema tehničkoj specifikaciji omogućuje tri načina obrade: ravno brušenje s osloncem, obradu na gumiranom valjku i obradu na gumiranom valjku s osloncem.
Video prikaz rada
Tehnički podaci
| Aceti ART.02 - stroj | |
|---|---|
| Napajanje | 400 V / 50 Hz / 3 faze |
| Snaga motora | 1,9 / 1,1 kW (2,5 / 1,5 hp) |
| Brzina motora | 2800 / 1400 o/min |
| Emisija buke | 72 dB |
| Dimenzije stroja | 700 x 600 x H.1600 mm |
| Težina standardnog stroja | 120 kg |
| Jedinica za skošavanje | |
|---|---|
| Mjera skošenja po dijagonali | 0 - 6 mm |
| Kut skošenja | 15° - 45° |
| Promjer glodaće glave | Ø80 mm |
| Broj HM pločica | 10 kom |
| Pločice | izmjenjive tvrdometalne pločice |
| Dimenzija potpornog stola | 100 x 500 mm |
| Periferna brzina | 12 / 6 m/s |
| Brusna jedinica | |
|---|---|
| Dimenzija brusne trake | 120 x 1500 mm |
| Periferna brzina trake | 20 / 10 m/s |
| Radna ploha iza trake | 120 x 470 mm |
| Pogonski / kontaktni valjak | Ø135 mm |
| Nagib brusne ruke | 0° - 90° |
Odsisavanje
Za ART.02 je predviđen opcionalni komplet odsisavanja IA-1 s jednim usisnim priključkom, filtarskom vrećom, fleksibilnim aluminijskim crijevom i obujmicama. Odsisavač se montira unutar postolja i povezuje s električnom pločom stroja.
Prema tehničkoj specifikaciji opcionalni odsisni motor ima 400 V, 2800 o/min i 0,55 kW, s maksimalnim protokom 1.000 m³/h.
Potrošni materijal
Za jedinicu za skošavanje koriste se izmjenjive tvrdometalne pločice, a za brusnu jedinicu brusne trake 120 x 1500 mm. Pločice, brusno zrno i granulacija trake biraju se prema materijalu, zahtijevanom skidanju materijala i željenoj završnoj obradi.
Konfiguracija i ponuda
Na zahtjev možemo pružiti tehničku podršku pri odabiru modela i odgovarajuće prateće opreme.
Česta pitanja
Za što je namijenjen Aceti ART.02?
Za skošavanje, obaranje, glodanje ili skidanje dostupnih ravnih rubova na pločama i plosnim profilima te dodatno brušenje na brusnoj traci.
Koliko skošenje može raditi ART.02?
Jedinica za skošavanje omogućuje skošenje 0 do 6 mm mjereno po dijagonali.
Koji je kut skošenja?
Vodilica za skošavanje podešava se od 15° do 45° pomoću zakretne vodilice s graviranim pokazivačem.
Koju brusnu traku koristi ART.02?
Brusna jedinica koristi brusnu traku dimenzije 120 x 1500 mm.
Ima li ART.02 odsisavanje?
Odsisavanje je dostupno kao opcionalni komplet IA-1 s jednim usisnim priključkom, filtarskom vrećom, fleksibilnim aluminijskim crijevom i spojnim elementima.
