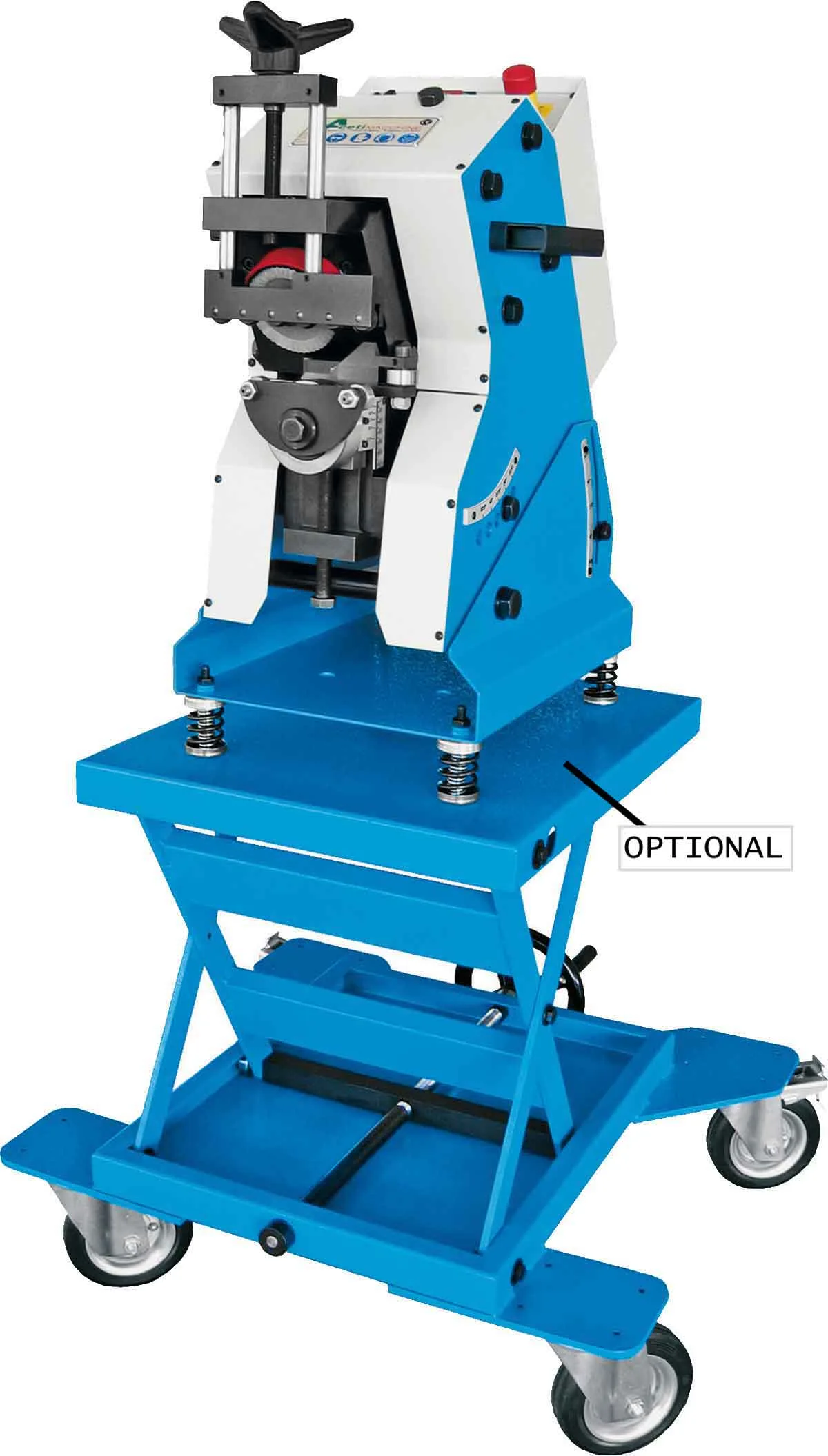

Stroj za automatsko skošavanje lima, Aceti ART.93
Materijal se pomiče automatskim posmakom uz rub, a glodaća jedinica izrađuje skošenje bez toplinskog deformiranja lima. Stroj je predviđen za manje i veće komade lima, a s priloženim priborom može se koristiti i za skošavanje krajeva okruglih cijevi.
Primjena
Stroj Aceti ART.93 koristi se za automatsko skošavanje rubova lima i pripremu spojeva prije zavarivanja.
- za hladno skošavanje rubova limova
- za pripremu V, X, Y, dvostrukih Y i K spojeva
- za debljinu lima od 5 do 60 mm
- za skošenje po dijagonali do 18 mm
- za rad s automatskim posmakom uz rub obratka
- za skošavanje krajeva okruglih cijevi uz priloženi pribor
Tehnički podaci
| Aceti ART.93 - stroj | |
|---|---|
| Napajanje | 400 V / 50 Hz / 3 faze |
| Snaga motora | 1,1 kW (1,5 hp) |
| Brzina motora | 1400 o/min |
| Emisija buke | 70 dB |
| Dimenzije stroja | 350 x 615 x 690 mm |
| Masa standardnog stroja | 150 kg |
| Jedinica za skošavanje | |
|---|---|
| Automatski posmak | 3 m/min |
| Moment motor-reduktora | 580 N*m |
| Mjera skošenja po dijagonali | 0 - 18 mm |
| Kut skošenja | 22,5° / 30° / 37,5° / 45° / 52,5° |
| Dopuštena debljina lima | 5 - 60 mm |
| Promjer glodala | Ø93 mm |
| Obradak | |
|---|---|
| Dopušteni promjer obratka za cijevi | Ø110 mm |
| Minimalna širina obratka | 80 mm |
| Minimalna dužina obratka | 200 mm |
Standardna oprema
Standardna izvedba uključuje niskonaponsku električnu komandu s glavnim prekidačem na zaključavanje, tipku za hitno zaustavljanje i elektroničko kočenje motora.
Stroj ima elektroničku promjenu smjera za djelomično skošavanje lima, snažan motor-reduktor, podešavanje kuta bez dodatnog pribora i glodalo predviđeno za automatski posmak.
Stroj se isporučuje s CE oznakom, uputama, certifikatom usklađenosti, ispitnim listom, eksplozijskim prikazom s popisom rezervnih dijelova i osnovnim servisnim ključevima za podešavanje i održavanje.
Glodalo i izvedbe spojeva
Glodalo isporučeno sa strojem namijenjeno je skošavanju feritnih materijala prema tvorničkoj specifikaciji. Odabir glodala i režima rada treba uskladiti s materijalom, debljinom lima i traženom geometrijom spoja.
Moguće geometrije spojeva uključuju V, X, Y, dvostruki Y i K spoj.
Video prikaz rada
Česta pitanja
Za što je namijenjen Aceti ART.93?
ART.93 je namijenjen automatskom hladnom skošavanju rubova lima te pripremi rubova prije zavarivanja.
Koju brzinu posmaka ima ART.93?
Automatski posmak iznosi 3 m/min.
Koji kutovi skošenja su mogući?
Kut skošenja podešava se na 22,5°, 30°, 37,5°, 45° i 52,5°.
