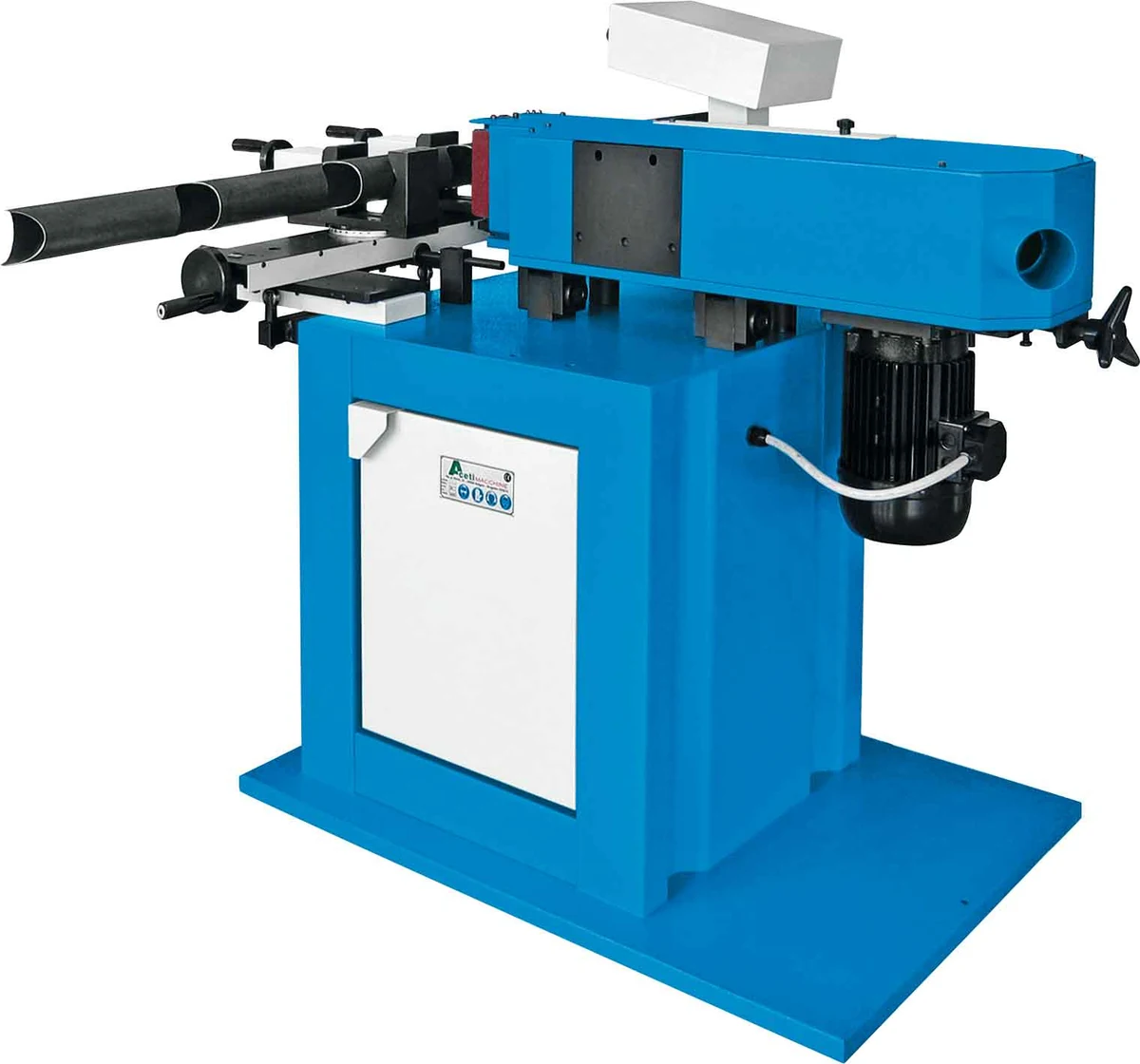

Tračna brusilica za brušenje radijusa po dužini i na krajevima cijevi Aceti ART.130

Aceti ART.130 koristi brusnu traku dimenzije 150 x 2000 mm i namijenjena je obradi cijevi vanjskog promjera od Ø20 do Ø145 mm. Stroj ima dvobrzinski motor 5,0 / 3,0 kW s brzinama 2800 / 1400 o/min, a zbog mogućnosti obrade kraja i dužine cijevi pogodan je za zahtjevnije bravarske i konstrukcijske radove.

Primjena u radionici

ART.130 je namijenjena radionicama koje trebaju ponovljivu pripremu spojeva na cijevima, posebno kada je osim dosjeda na kraju cijevi potrebno raditi i usjeke po dužini cijevi. Takvi spojevi koriste se kod konstrukcija, rukohvata, okvira, cijevnih sklopova i drugih radioničkih poslova gdje cijev mora precizno sjesti na drugu cijev.

• za izradu radijusa, usjeka i žljebova na krajevima cijevi prije zavarivanja

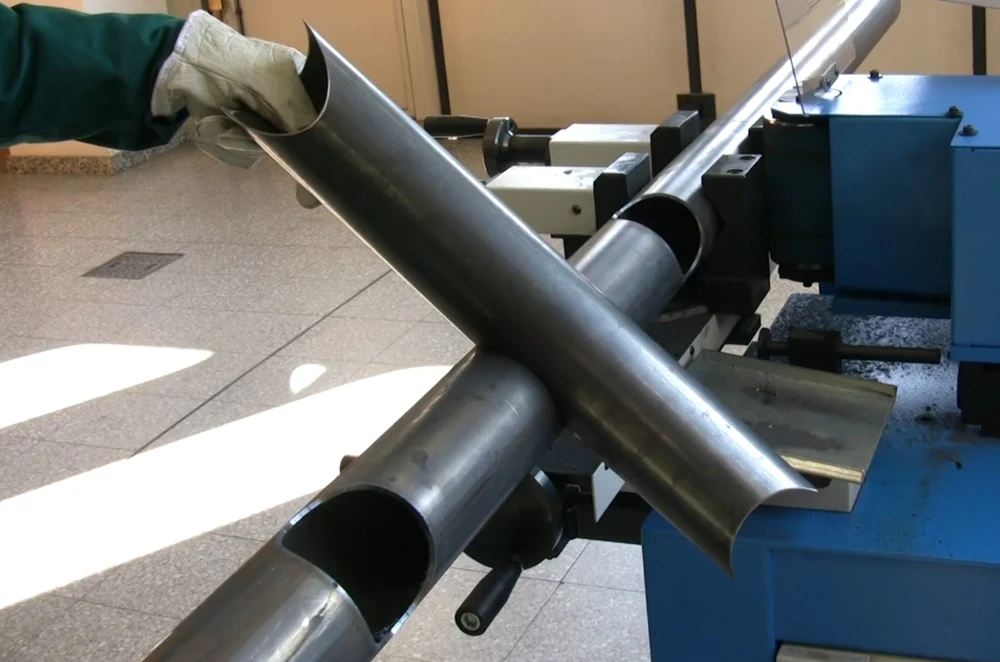

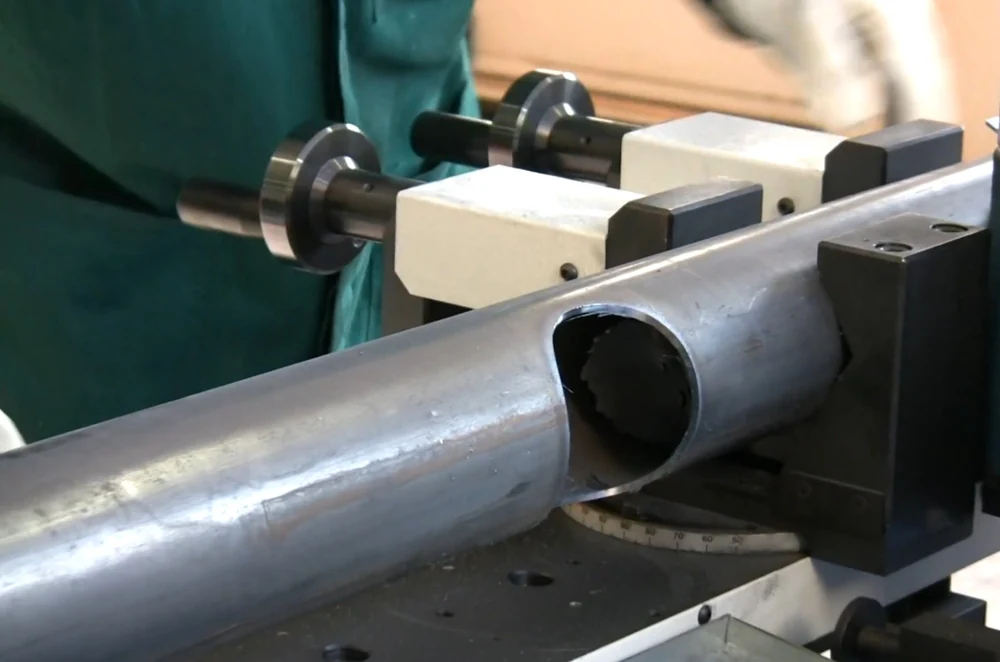

• za urezivanje radijusa po dužini cijevi kod spojeva cijev na cijev
• za cijevi vanjskog promjera od Ø20 do Ø145 mm
• za rad pod kutom od -30° preko 90° do +30°
• za okrugle i kvadratne cijevi u bravarskoj i metaloprerađivačkoj radionici

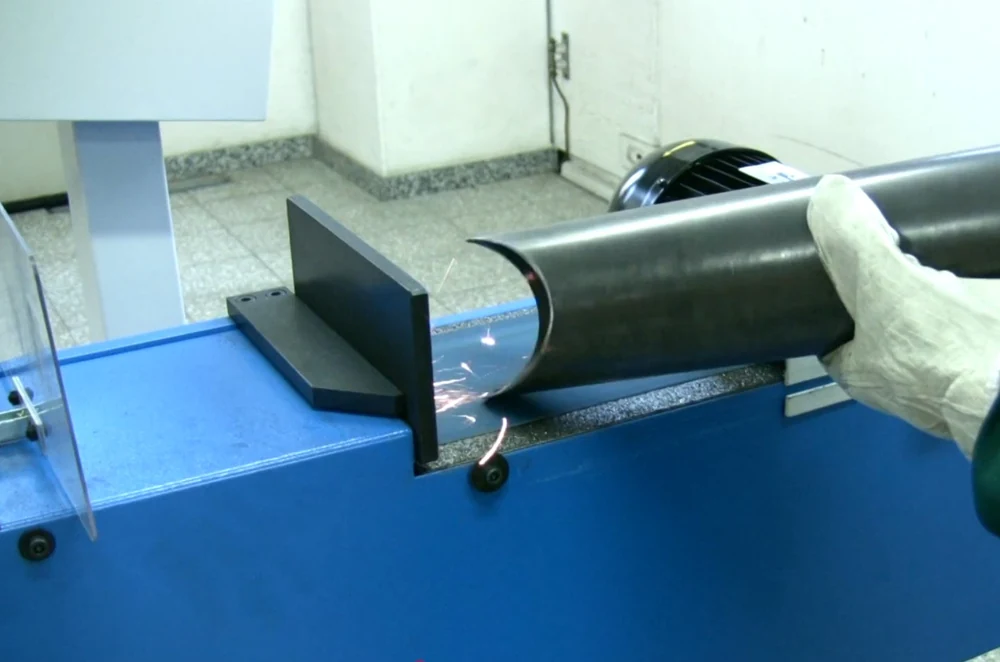

• za dodatnu završnu obradu, skidanje srha i brušenje na horizontalnoj radnoj površini

Video prikaz rada

Pogledajte video na YouTubeu

Oprema i korisne izvedbe

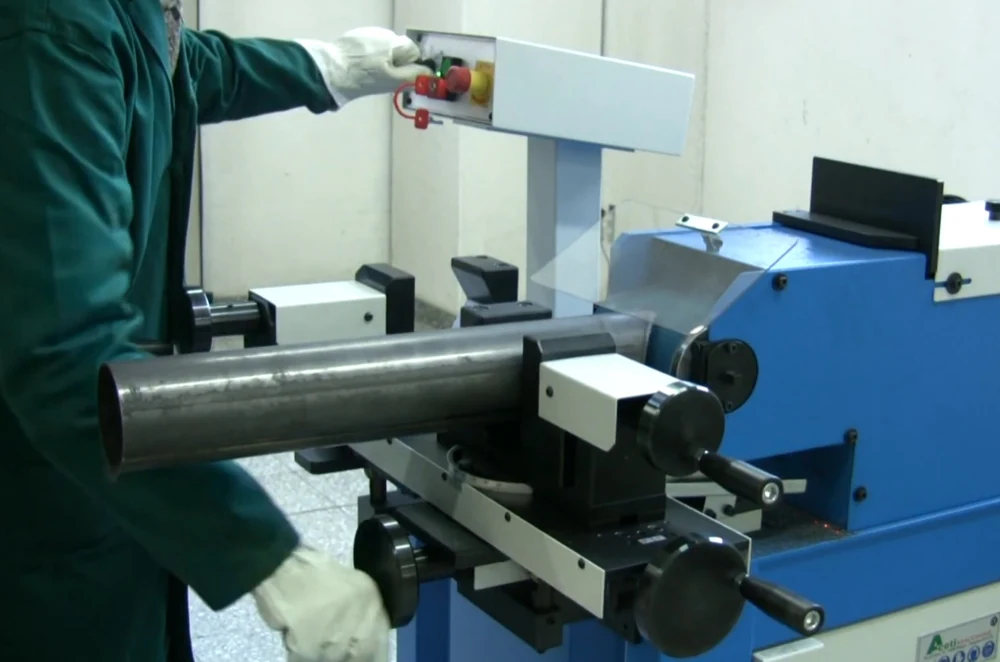

Standardna oprema uključuje robusno postolje s antivibracijskim gumama i unutarnjim prostorom za alat, električne komande na niskom naponu s glavnim prekidačem na zaključavanje i stop tipkom, elektroničku kočnicu motora, funkciju protiv slučajnog ponovnog pokretanja i dvobrzinski motor.

ART.130 se isporučuje s jednom brusnom trakom 150 x 2000 mm granulacije 40 i tri kontaktna valjka za cijevi vanjskog promjera Ø26,9 mm = Ø3/4" gas, Ø42,4 mm = Ø1 1/4" gas i Ø88,9 mm = Ø3" gas.

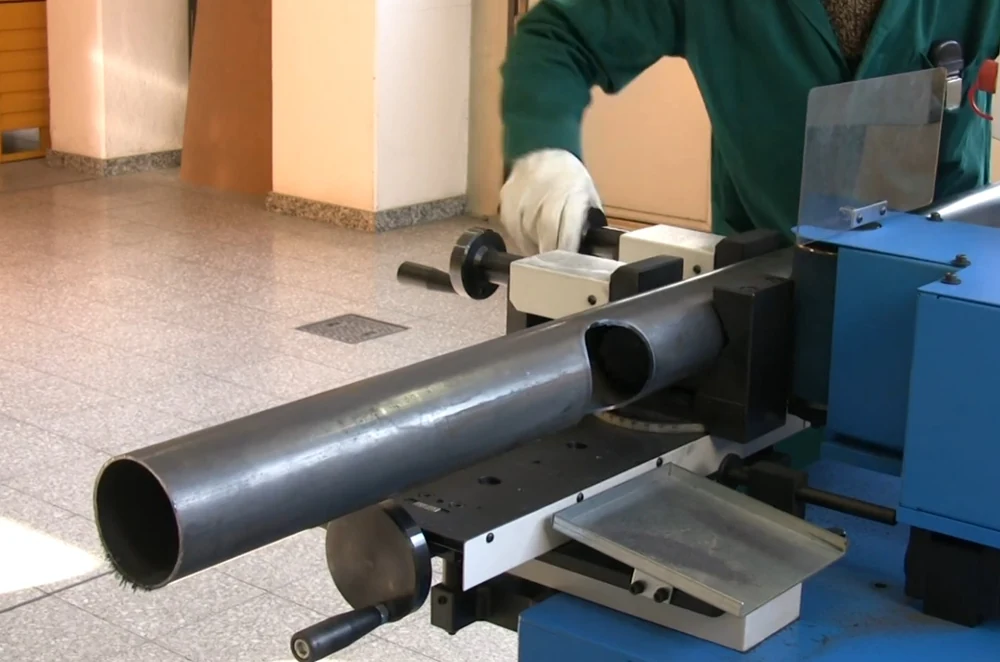

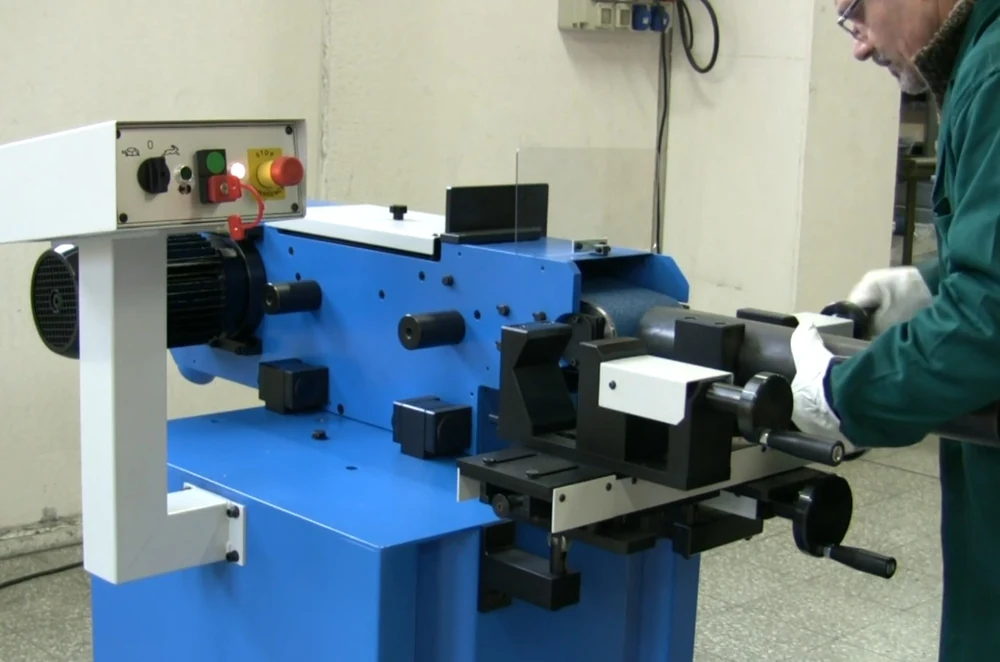

Glava stroja može se zakrenuti u horizontalni položaj za obradu kraja cijevi i u vertikalni položaj za urezivanje po dužini cijevi. Stezna jedinica / škripac ima promjenjivi kut, pomak lijevo i desno, samocentrirajući prihvat za okrugle i kvadratne cijevi te bočni pomak za bolje iskorištenje brusne trake.

Za obradu po dužini cijevi koristi se dvostruka stezna jedinica pod kutom 0°. Stroj ima gumirani, žlijebljeni i balansirani pogonski kotač, široku horizontalnu radnu površinu za skidanje srha i brušenje, grafitnu podlogu iza brusne trake, kućište s pripremom za priključak na sustav odsisavanja brusne prašine i zaštitu od iskri.

Dodatna oprema

Za ART.130 dostupni su odsisavanje brusne prašine, priključna oprema, kontaktni valjci za pojedine promjere cijevi, gumirani žlijebljeni kotači za veće promjere i potrošne brusne trake 150 x 2000 mm.

Čelični kontaktni valjci, komplet s dva ležaja

Gumirani žlijebljeni kotači, komplet s dva ležaja

Na upit je moguća izrada kontaktnih valjaka za promjere koji nisu navedeni. Pri narudžbi je potrebno navesti vanjski promjer cijevi za obradu, s tolerancijom 0,1 mm.

Potrošni materijal

Najčešća pitanja

Za što je namijenjena tračna brusilica Aceti ART.130?

Za izradu radijusa, usjeka ili žljebova na krajevima cijevi i po dužini cijevi, najčešće kao priprema prije zavarivanja. ART.130 je namijenjena radionicama koje trebaju pripremati spojeve cijev na cijev i složenije spojeve po dužini cijevi.

Koje promjere cijevi obrađuje?

Tračna brusilica Aceti ART.130 pokriva raspon promjera cijevi od Ø20 do Ø145 mm.

Koja je razlika u odnosu na ART.56?

ART.130 ima zakretnu glavu stroja za rad u horizontalnom položaju na kraju cijevi i u vertikalnom položaju za urezivanje po dužini cijevi. ART.56 je namijenjena prvenstveno pripremi dosjeda na krajevima cijevi.

Može li obrađivati okrugle i kvadratne cijevi?

Stezna jedinica odnosno škripac je predviđen za prihvat okruglih i kvadratnih cijevi, uz dodatnu dvostruku steznu jedinicu za rad po dužini cijevi.

Koje podatke poslati za ponudu?

Dovoljan je naziv modela za kojeg trebate ponudu. Ako imate tehničkih pitanja oko primjene, kapaciteta ili bilo kojeg drugog detalja, budite slobodni nas kontaktirati.
