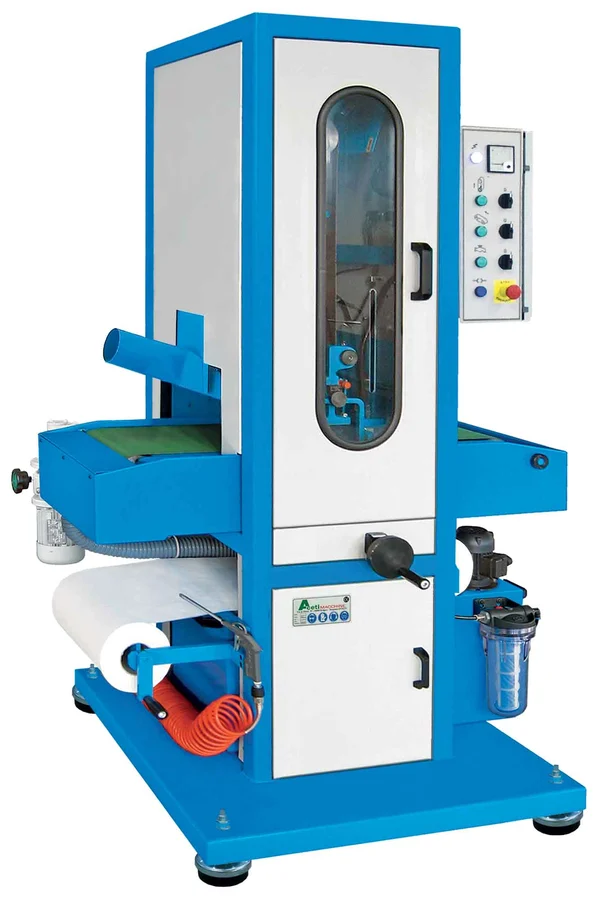

ART.76 je namijenjen završnoj obradi ravnih obradaka, posebno kada je potrebna jednolika površina na inoxu, aluminiju, bakru, bronci, mesingu, titaniju i drugim materijalima. Mokri sustav pomaže kod hlađenja obratka, duljeg trajanja brusne trake i postizanja kvalitetnije završne obrade, a prema potrebi se može raditi i na suho uz priključak odsisavanja.
Primjena u radionici
Aceti ART.76 koristi se za satiniranje, finu pripremu površine, završno brušenje i skidanje tragova obrade na ravnim komadima. Uz odgovarajuću brusnu ili Scotch-Brite™ traku moguće je dobiti različite završne obrade, od grubljeg brušenja do dekorativno satinirane površine.
- za satiniranje i fino brušenje ravnih površina
- za limove, ploče, plosnate šipke i ravne profile
- za obratke širine do 300 mm
- za debljine obratka od 1 do 200 mm
- za mokru ili suhu obradu prema materijalu i traženoj završnoj obradi
- za inox, aluminij, bakar, broncu, mesing, titanij i druge materijale

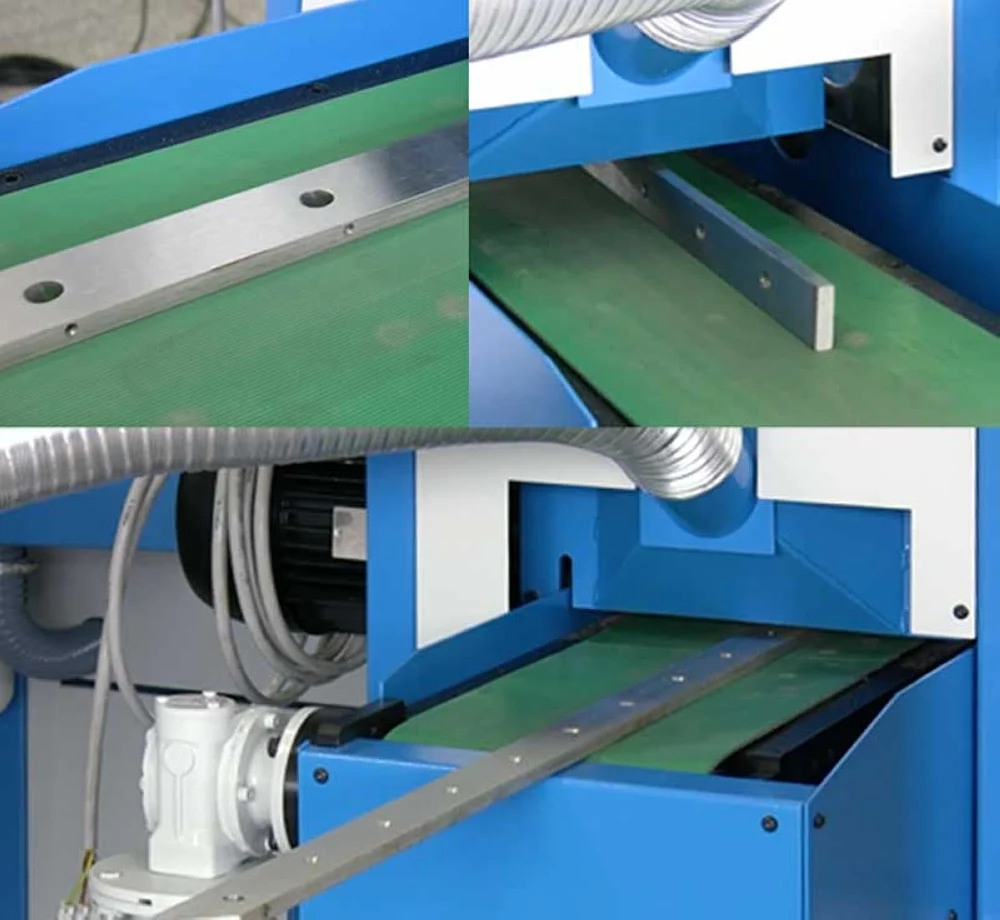

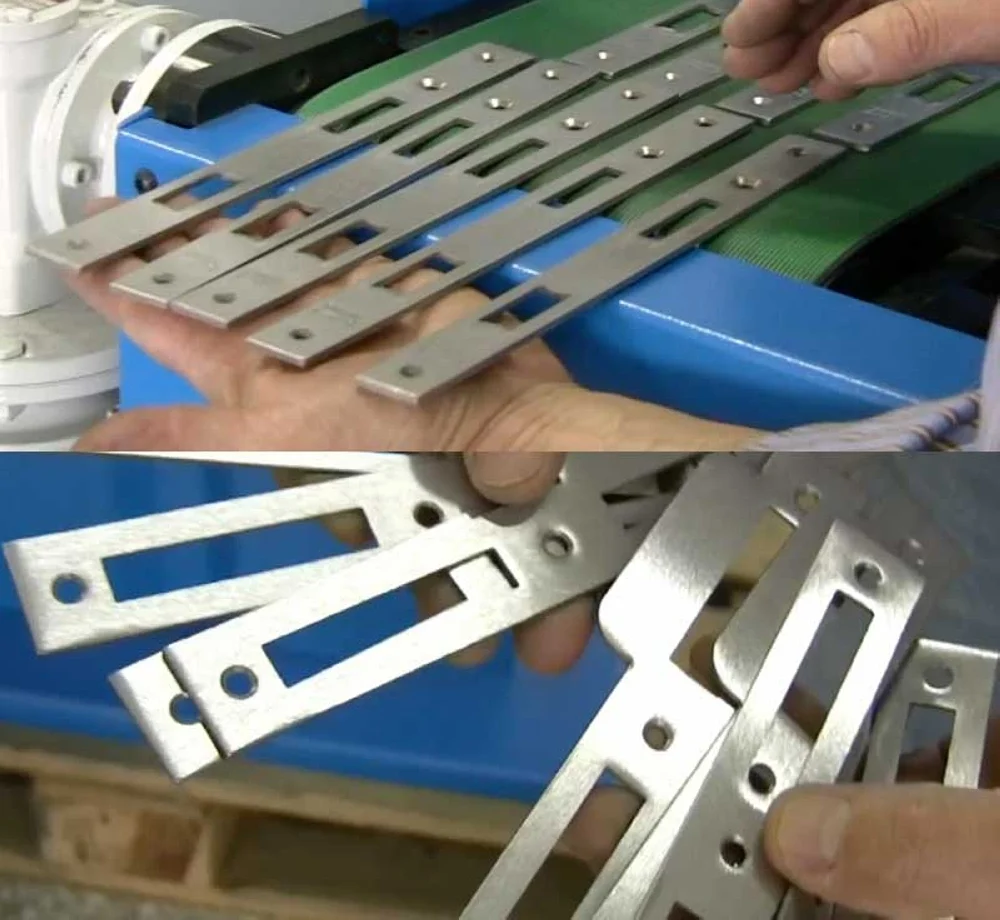

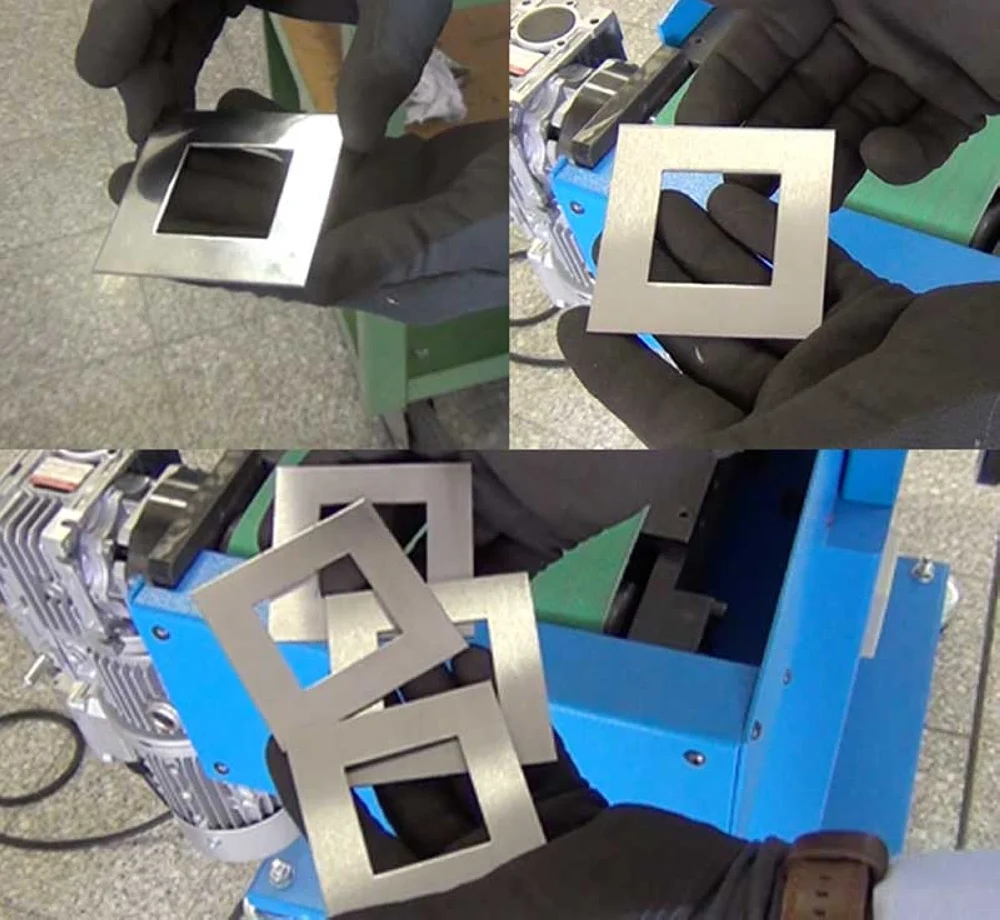

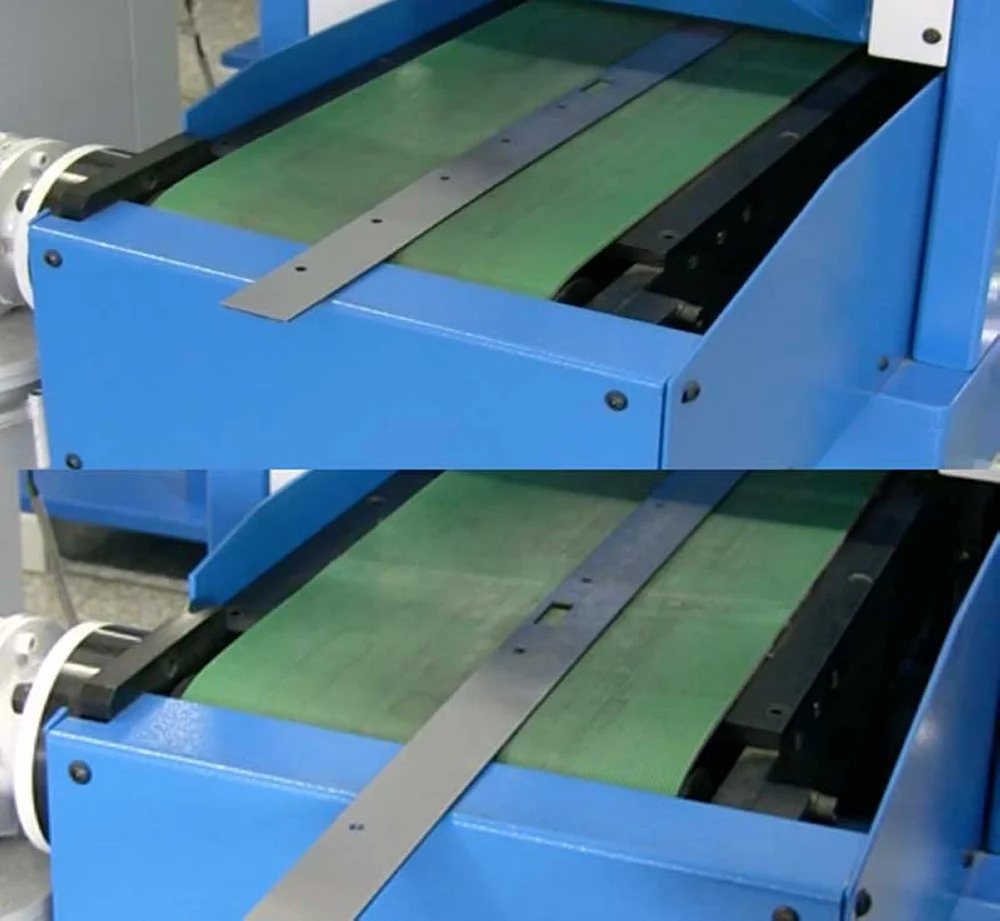

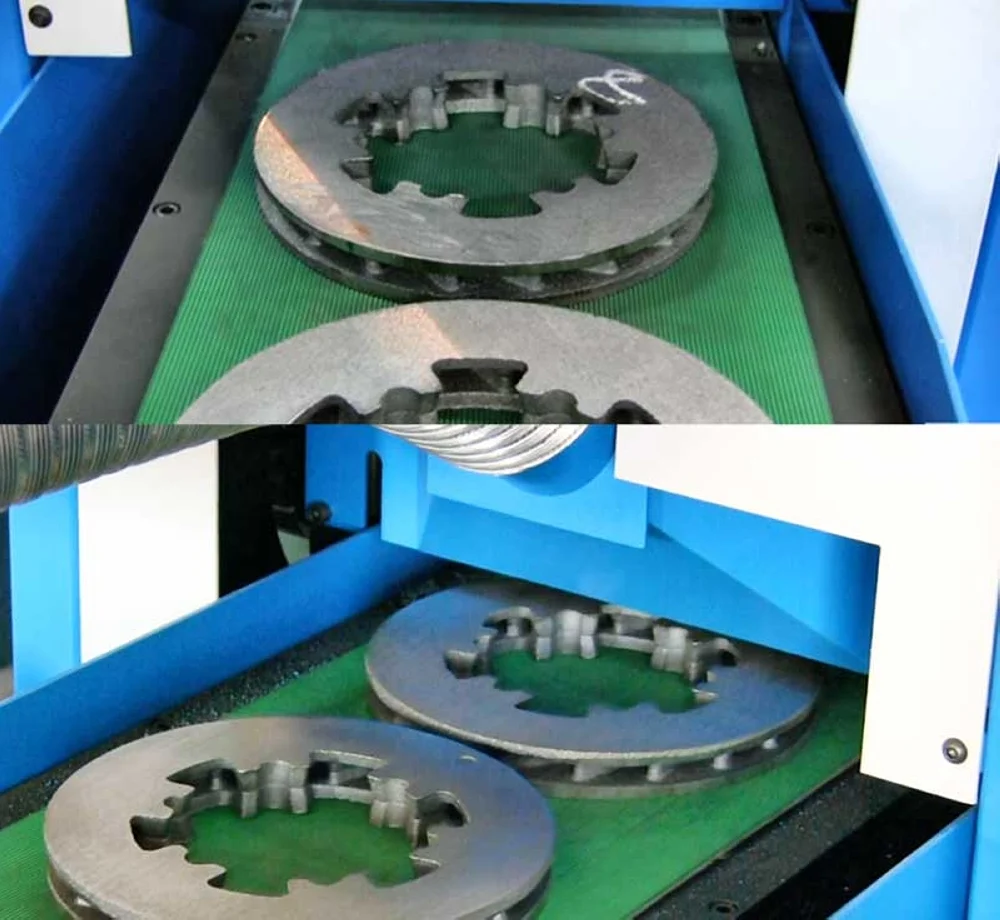

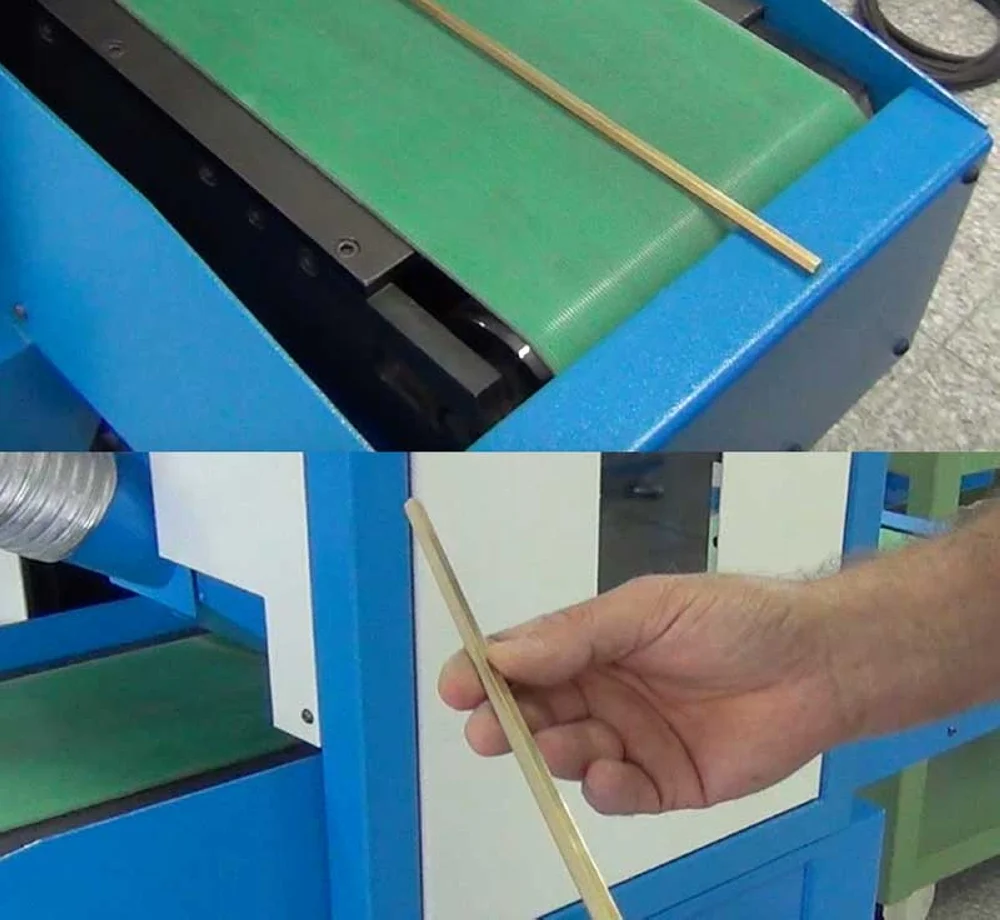

Primjeri primjene
Video prikaz rada
Tehnički podaci
| Aceti ART.76 - stroj | |
|---|---|
| Napajanje | 400 V / 50 Hz / 3 faze |
| Snaga motora | 4,0 kW (5,5 hp) |
| Brzina motora | 1500 o/min |
| Dimenzije stroja | 1250 x 1200 x 2100 mm |
| Težina | 625 kg |
| Broj brusnih jedinica | 1 |
| Jedinica za satiniranje površina | |
|---|---|
| Dimenzija brusne trake | 300 x 1900 mm |
| Periferna brzina | 8 m/s |
| Transportna traka | 300 x 1900 mm |
| Posmak obratka | 1 do 10 m/min |
| Debljina obratka | 1 do 200 mm |
| Duljina obratka | 140 do 6000 mm |
| Širina obratka | do 300 mm |
Standardna oprema
ART.76 je izveden za kontroliranu obradu ravnih površina s automatskim posmakom, pneumatskim zatezanjem brusne trake i sustavom rashladne tekućine za mokru obradu.
- pneumatsko zatezanje brusne trake i brzo centriranje trake
- jedinica za pripremu komprimiranog zraka sa sigurnosnom funkcijom
- niskonaponski upravljački panel na prednjoj strani stroja
- motor s mehaničkom kočnicom
- podesiva brzina posmaka obratka od 1 do 10 m/min
- sustav puhanja za čišćenje i sušenje transportne trake
- sustav rashladne tekućine sa spremnikom 70 L i filtracijom
- položajni indikator s osjetljivošću 0,01 mm
- sigurnosni ulazni uređaj za predebele obratke
- usisna kapa Ø80 mm za rad na suho
- gumirani žlijebljeni kontaktni kotač i brusna traka montirana na stroj
- antivibracijske nivelirajuće noge i CE izvedba
Dodatna oprema
Za ART.76 dostupne su nadogradnje za podešavanje brzine, sušenje obradaka, prihvat dužih komada, filtraciju rashladne tekućine i odsisavanje kod suhe obrade.
| Slika | Oprema / šifra | Opis |
|---|---|---|

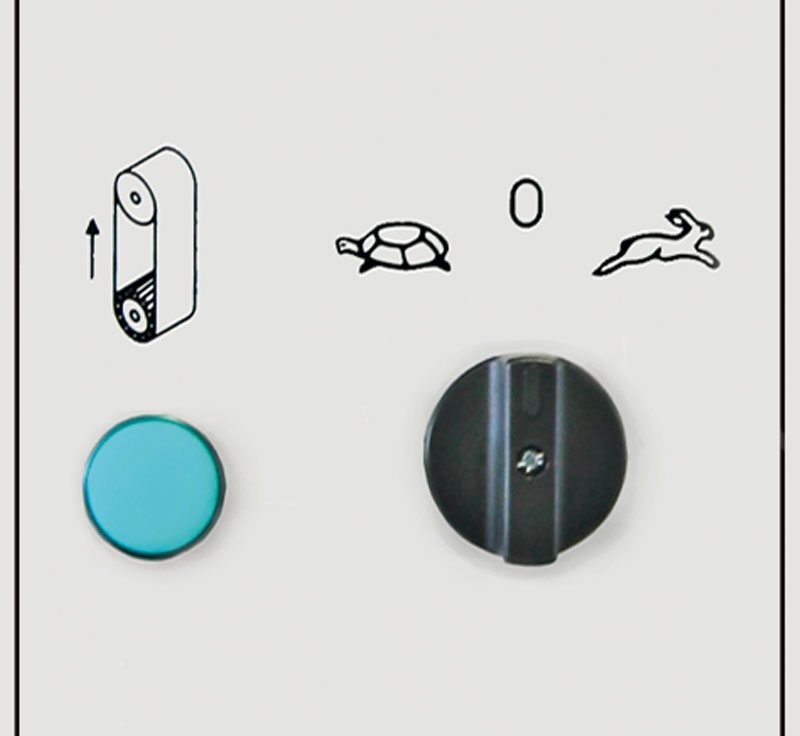

 | M2V-76 | Dvobrzinski motor za brusnu jedinicu, 1400 / 2800 o/min. |

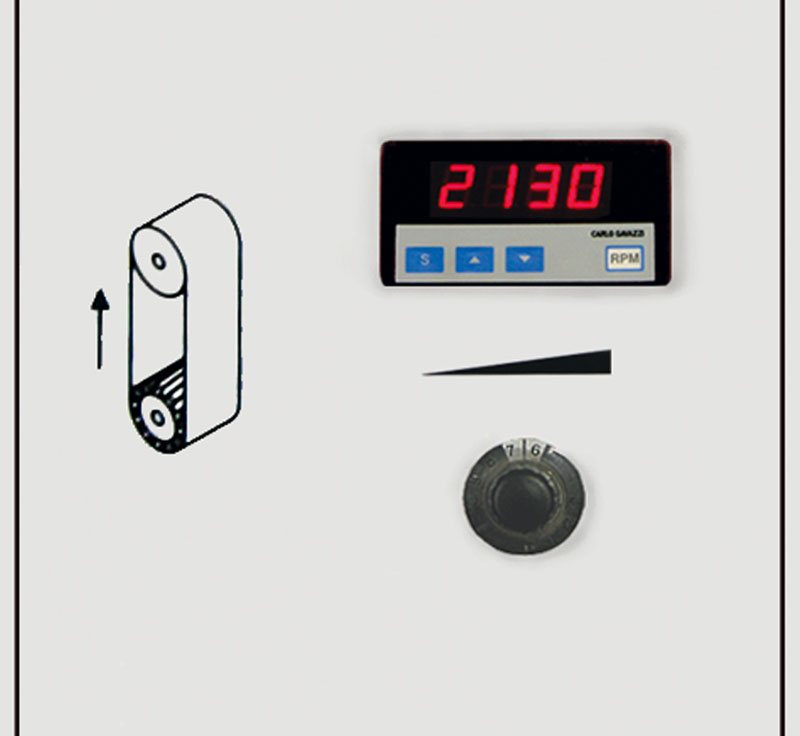

 | INV-76 | Inverter za elektroničku regulaciju brzine brusne trake od 150 do 3000 o/min, s upravljačkom pločom, potenciometrom i digitalnim prikazom. |
 | SPU-76 | Uređaj za ispuhivanje i sušenje obradaka na izlazu iz stroja. |

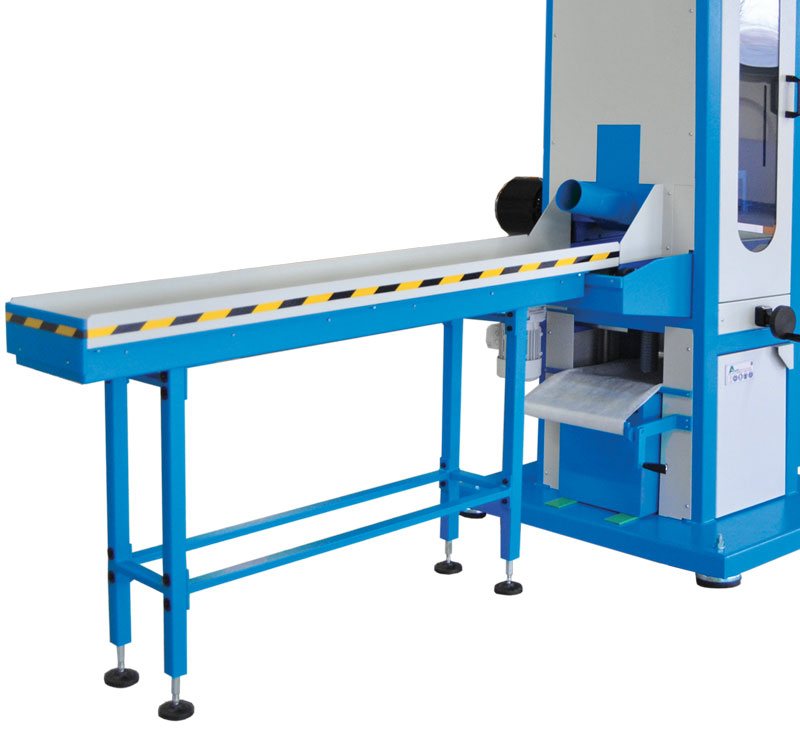

 | RUL-76 | Ruljna staza / modul 1,5 m za potporu obratka na ulazu i/ili izlazu stroja. |

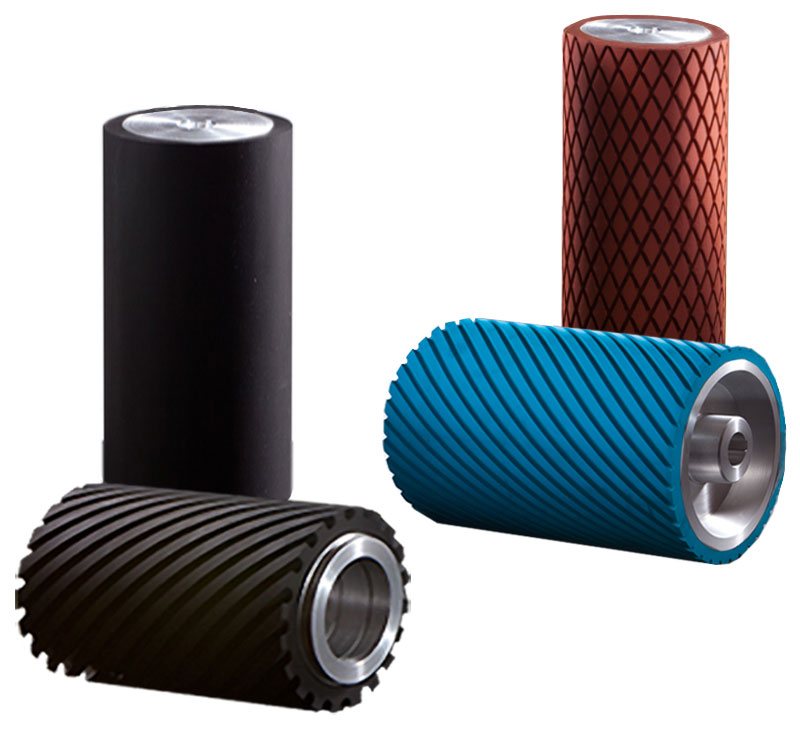

 | CODIV | Kontaktni kotači s različitim gumenim oblogama, tvrdoćama i profilima prema vrsti obrade. |

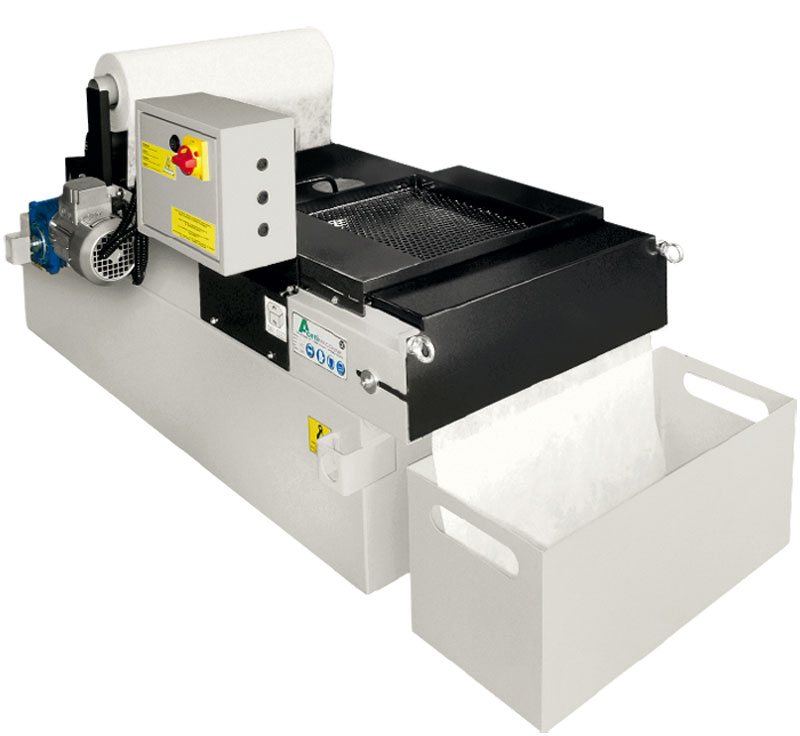

 | VRA | Automatski filtar rashladne tekućine sa spremnikom 170 L. |

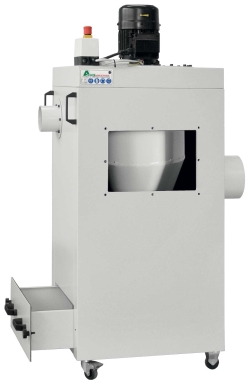

 | ASP 01-HP2 | Pokretni ciklonski sustav odsisavanja brusne prašine, 1,5 kW, s čeličnom ladicom za skupljanje prašine. |
| ASP 01-HP4 | Pokretni ciklonski sustav odsisavanja brusne prašine, 3 kW, s čeličnom ladicom za skupljanje prašine. |

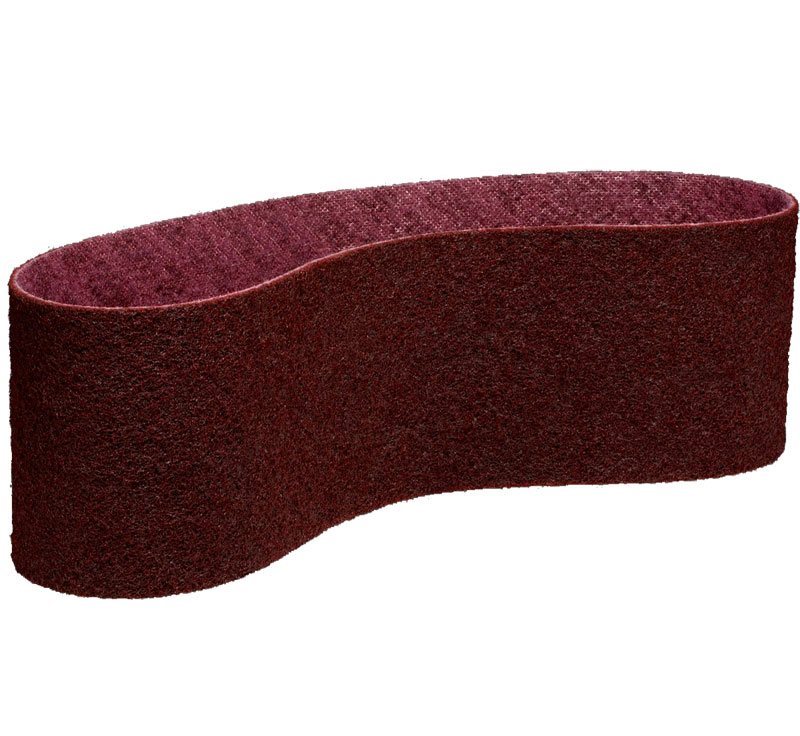

 | Scotch-Brite™ trake | Potrošni materijal za satiniranje i finu završnu obradu, 300 x 1900 mm. |

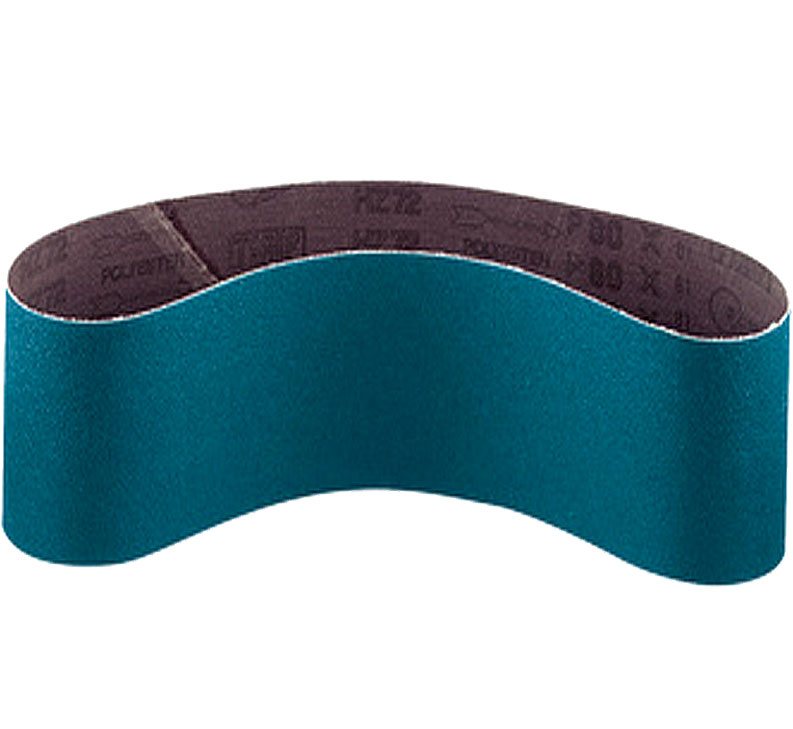

 | Brusne platnene trake | Potrošni materijal za brušenje i predpoliranje, 300 x 1900 mm, različite granulacije. |
Izvedbe ART.76
Osnovna izvedba ART.76 koristi jednu brusnu jedinicu. Za serijsku ili postupnu obradu dostupne su izvedbe s više brusnih jedinica i izvedbe s dodatnom četkajućom jedinicom za završni korak.
| Slika | Model | Konfiguracija | Primjena |
|---|---|---|---|
| ART.76 | 1 brusna jedinica | Osnovna izvedba za mokro i suho satiniranje ravnih površina. |

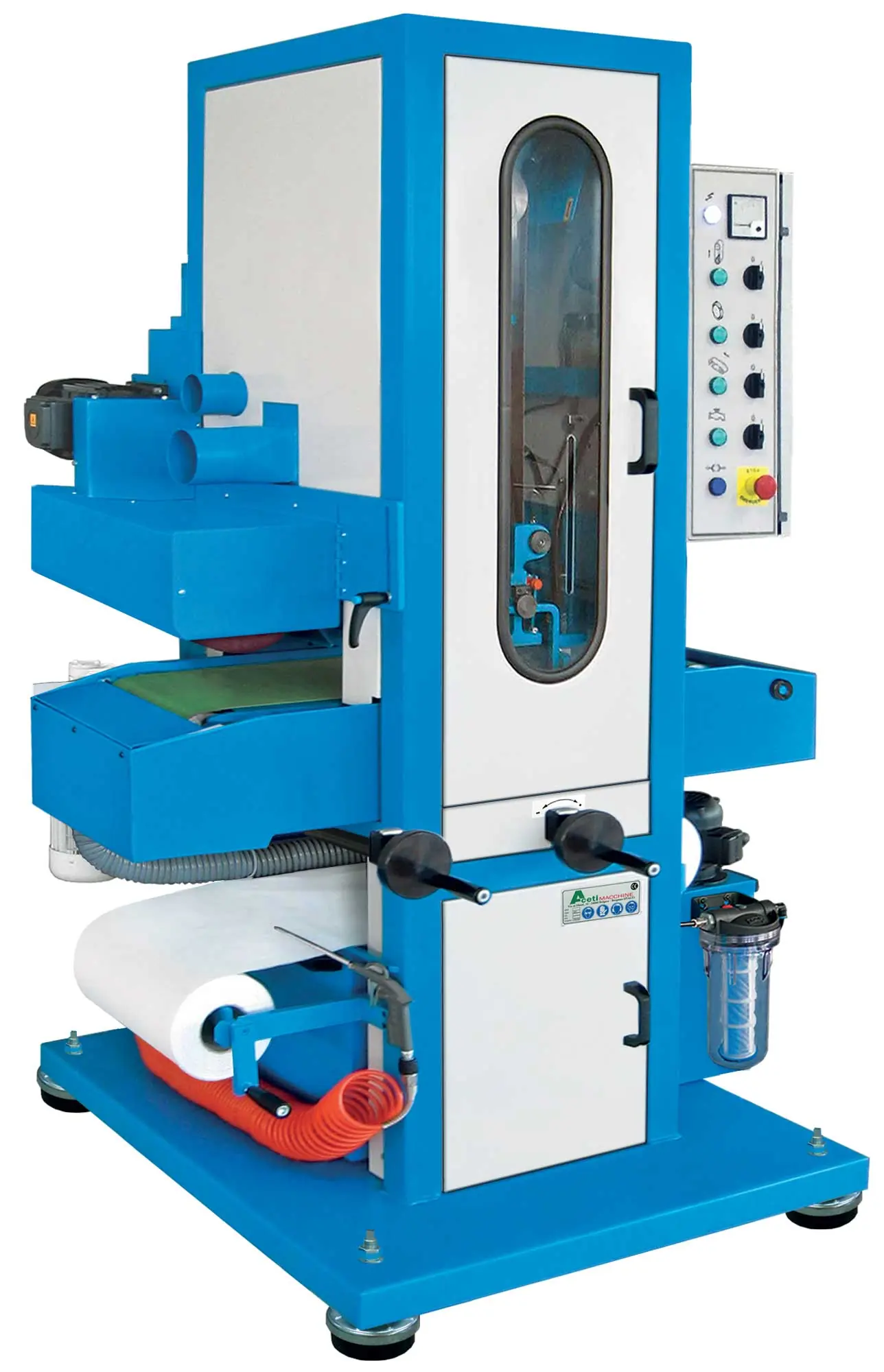

 | ART.76-1N1S | 1 brusna jedinica + 1 četkajuća jedinica Ø200 | Brušenje / satiniranje uz dodatni završni korak četkom. |

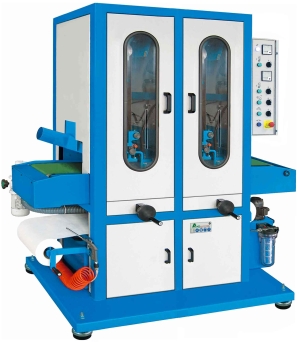

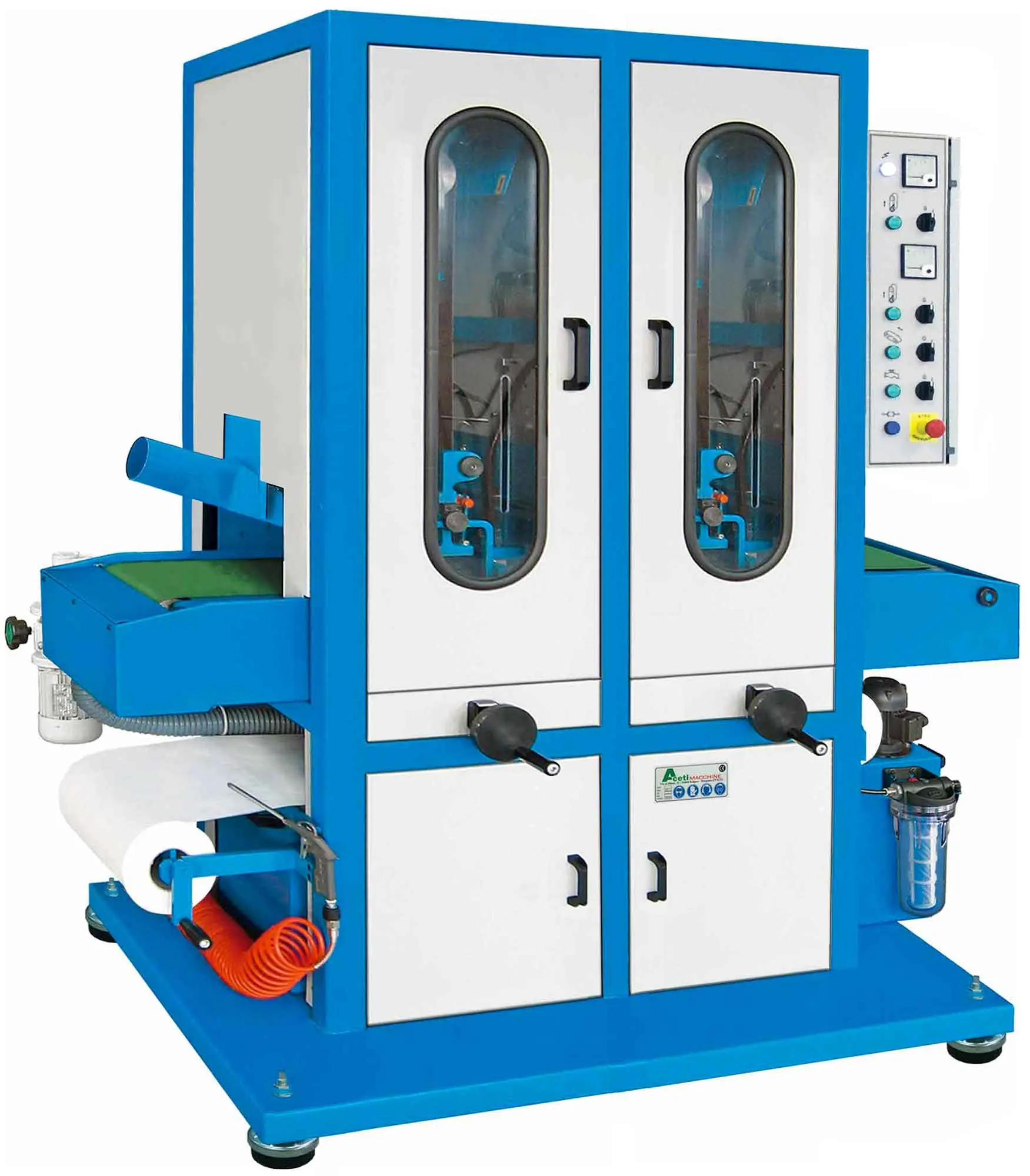

 | ART.76-2N | 2 brusne jedinice | Tandem obrada kroz dvije brusne stanice. |

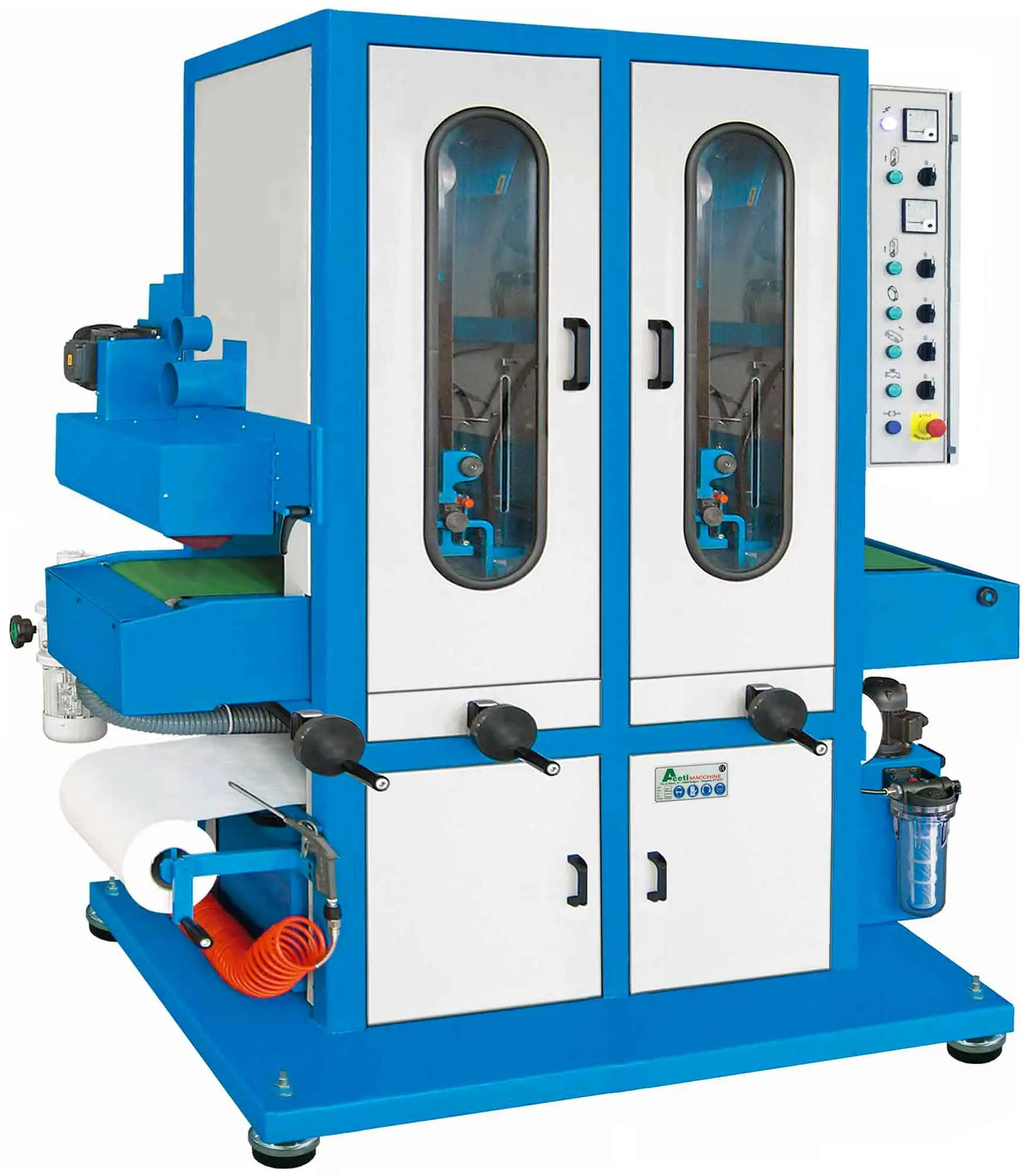

 | ART.76-2N1S | 2 brusne jedinice + 1 četkajuća jedinica Ø200 | Tandem obrada s dodatnim četkanjem na izlazu. |

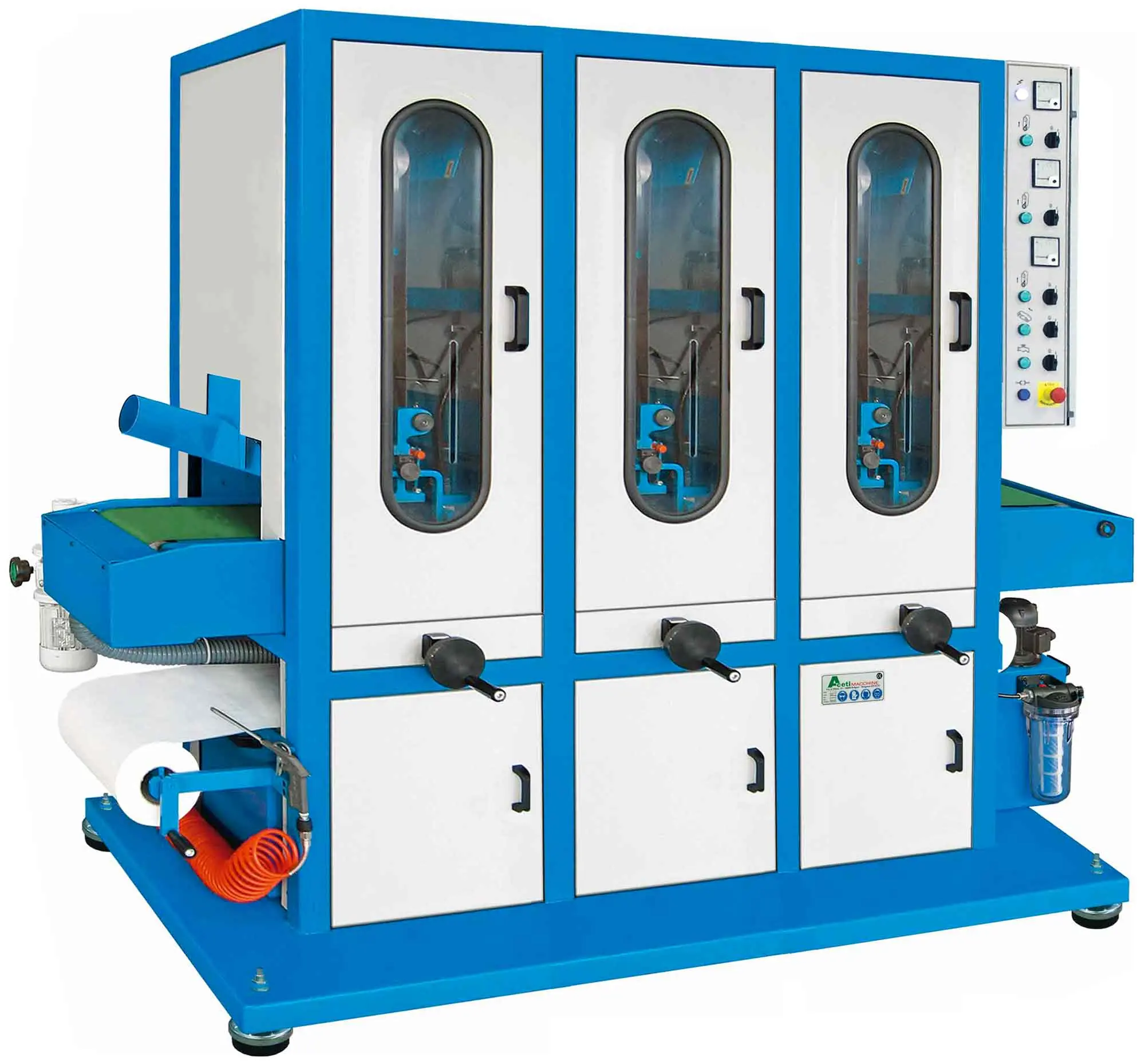

 | ART.76-3N | 3 brusne jedinice | Višestupanjska obrada kroz tri uzastopne brusne stanice. |

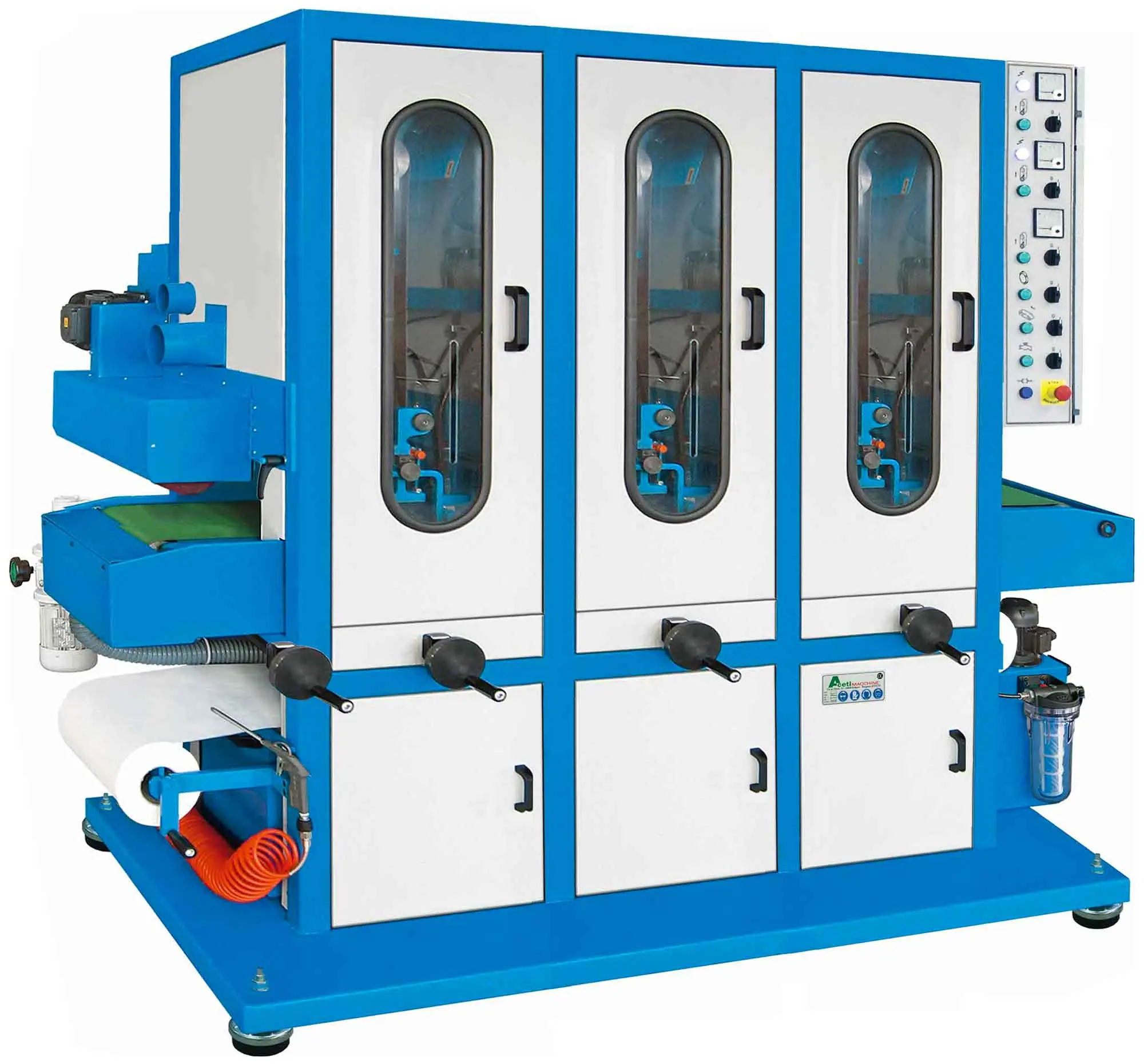

 | ART.76-3N1S | 3 brusne jedinice + 1 četkajuća jedinica | Višestupanjska obrada s dodatnom završnom četkajućom jedinicom. |
Kod izvedbi s četkajućom jedinicom četka se specificira prema traženoj završnoj obradi i potvrđuje u ponudi.
Česta pitanja
Za što je namijenjen Aceti ART.76?
Za satiniranje, fino brušenje i završnu obradu ravnih površina kao što su ploče, limovi, plosnate šipke te kvadratni i pravokutni profili.
Koje dimenzije obratka pokriva?
Stroj pokriva širinu obratka do 300 mm, debljinu od 1 do 200 mm i duljinu od 140 do 6000 mm, ovisno o izvedbi i prihvatu obratka.
Može li raditi na mokro i na suho?
Da. ART.76 je izveden za obradu na mokro s rashladnom tekućinom, a operater može odabrati i rad na suho, uz odgovarajuće odsisavanje.
Koje su izvedbe dostupne?
Uz osnovni ART.76 dostupne su izvedbe ART.76-1N1S, ART.76-2N, ART.76-2N1S, ART.76-3N i ART.76-3N1S, s više brusnih i po potrebi četkajućih radnih jedinica.
Koje podatke poslati za ponudu?
Dovoljan je naziv modela za kojeg trebate ponudu. Ako imate tehničkih pitanja oko primjene, kapaciteta ili bilo kojeg drugog detalja, budite slobodni nas kontaktirati.
