Aceti ART.60 | Tračna brusilica za brušenje radijusa na cijevima

Tračna brusilica za brušenje radijusa na cijevima Aceti ART.60

Aceti ART.60 je tračna brusilica za izradu ili urezivanje radijusa, usjeka i žljebova na cijevima, najčešće kao priprema prije zavarivanja. Ovakva obrada stvara zakrivljeni, sedlasti dosjed ili utor na kraju cijevi kako bi se cijev mogla spojiti na drugu cijev pod kutom, primjerice 30°, 45°, 60° ili 90°.

Brusilice za izradu dosjeda najčešće se koriste u bravarskim radionicama za izradu ograda, rukohvata, okvira i konstrukcija te za ponavljajuću pripremu spojeva na okruglim i kvadratnim cijevima. Za izradu određenog radijusa koriste se izmjenjivi kontaktni valjci prema vanjskom promjeru cijevi.

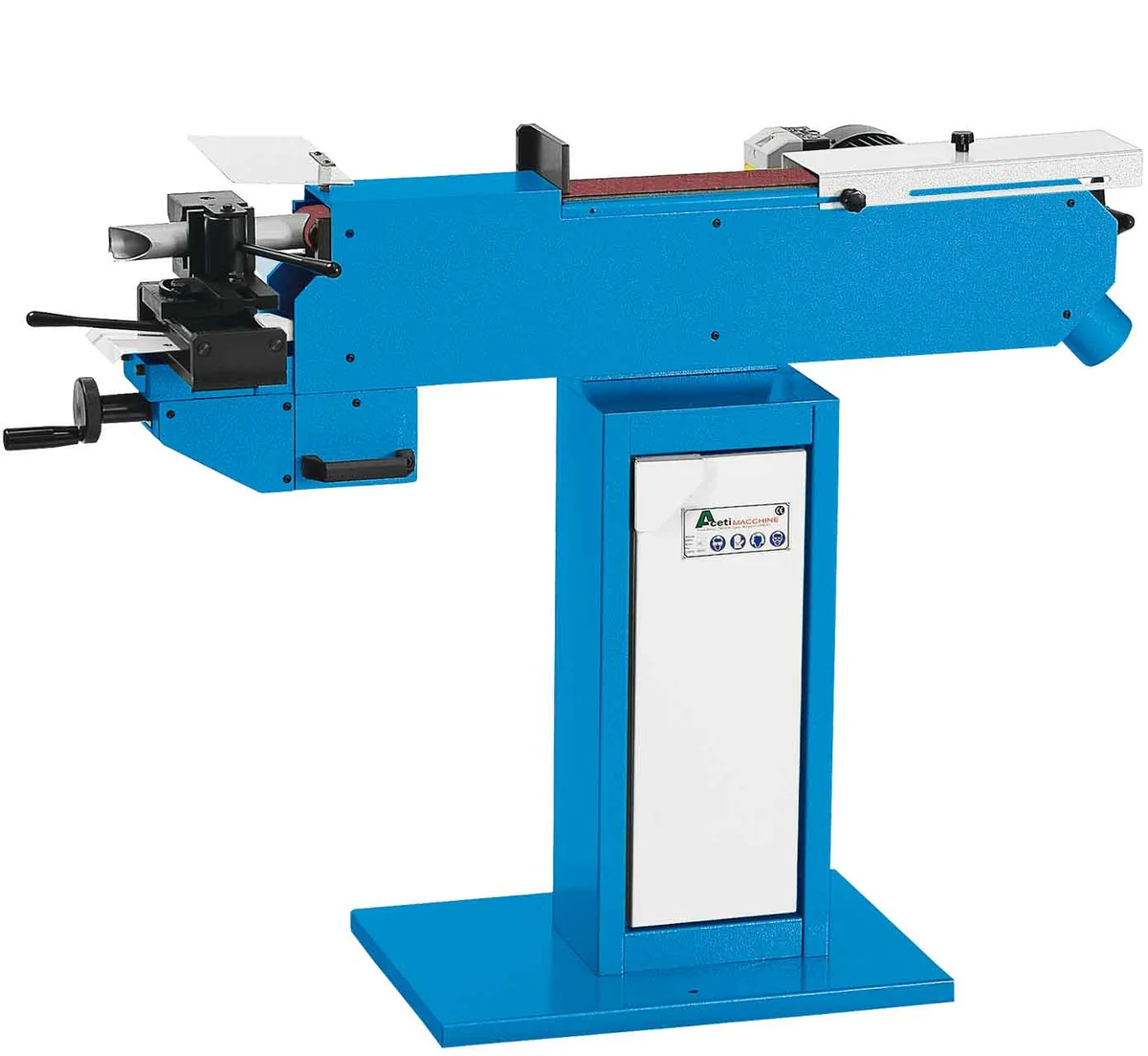

Aceti ART.60 tračna brusilica za brušenje radijusa i žljebljenje cijevi

Aceti ART.60 koristi brusnu traku dimenzije 75 x 2000 mm i namijenjena je obradi cijevi vanjskog promjera od Ø20 do Ø70 mm. Stroj se može opremiti dodatnom opremom poput sustava odsisavanja brusne prašine i dvobrzinskog trofaznog motora, čime se proširuje primjena na obradu čelika, inoxa i aluminija.

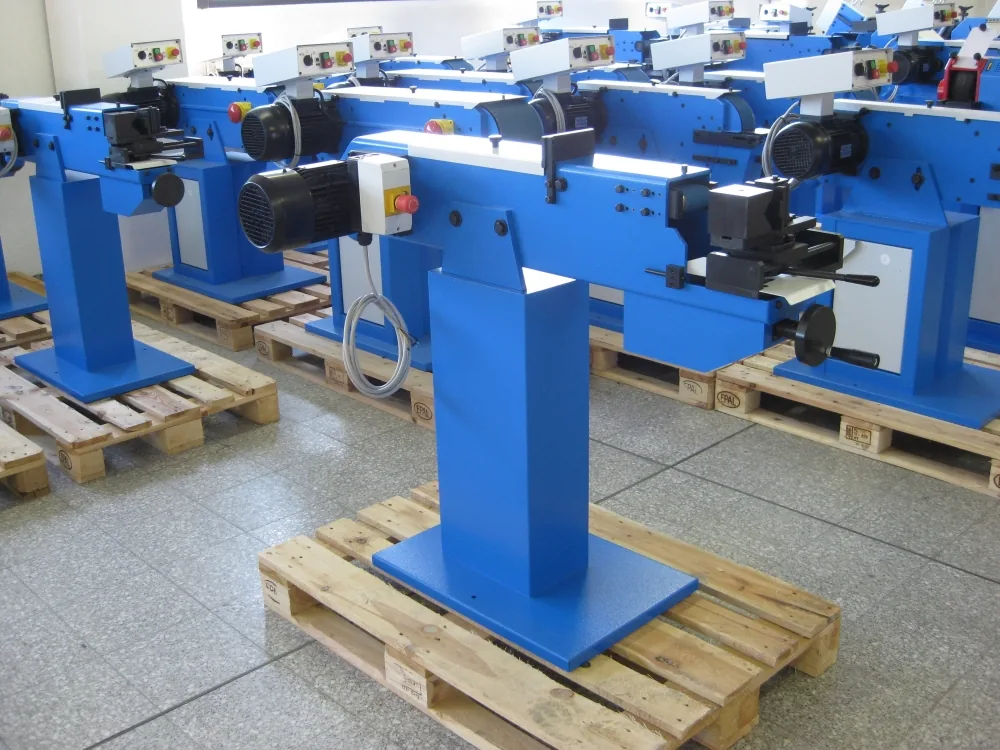

Aceti ART.60 tračna brusilica za brušenje radijusa na cijevima u radionici — Aceti ART.60 u radioničkoj izvedbi za ponavljajuću pripremu spojeva na cijevima.

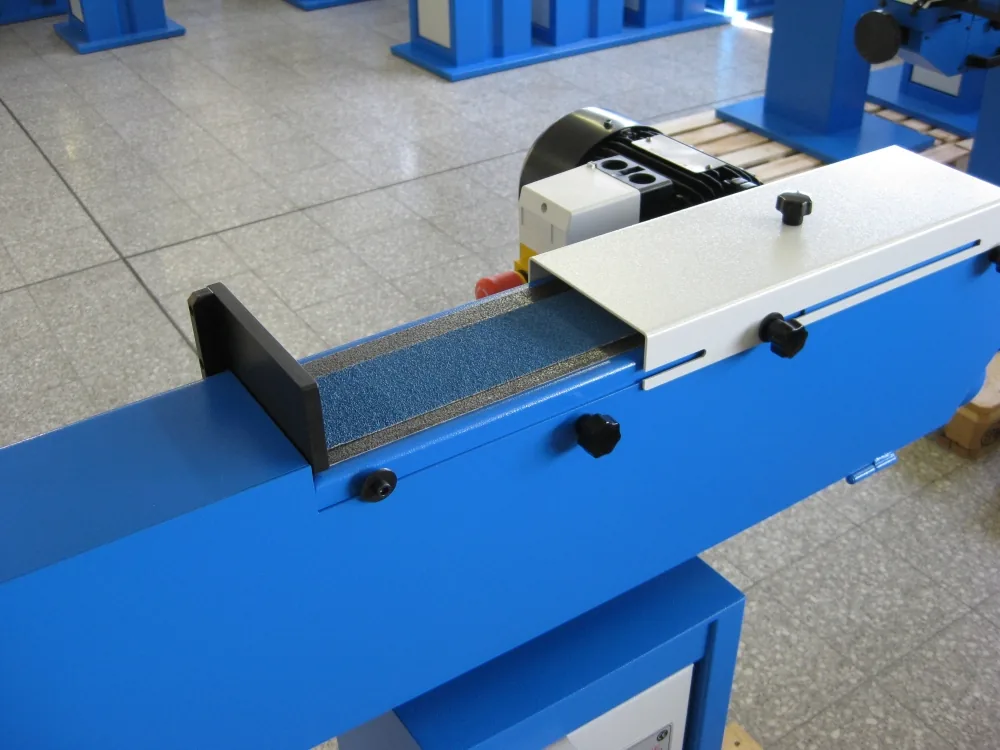

Dodatno obradno mjesto s gornje strane tračne brusilice Aceti ART.60 s brusnom trakom 75 x 2000 mm — Dodatno obradno mjesto s gornje strane tračne brusilice ART.60 s brusnom trakom 75 x 2000 mm.

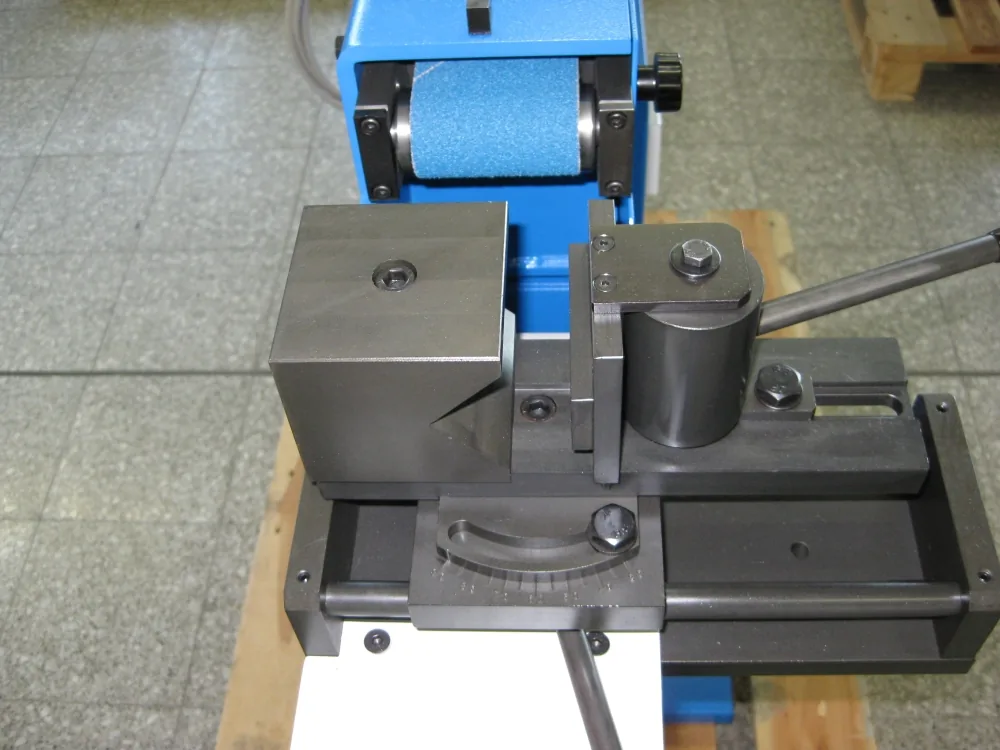

Škripac i kontaktni valjak na stroju Aceti ART.60 za izradu dosjeda cijevi — Škripac s kontaktnim valjkom za izradu sedlastog dosjeda na kraju cijevi.

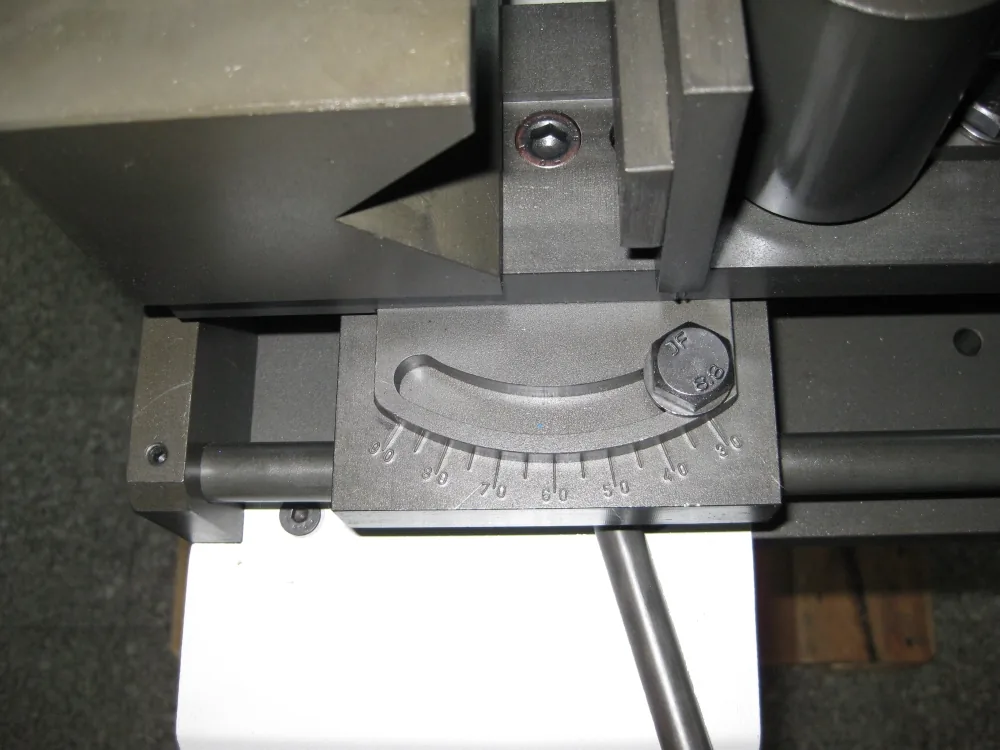

Podesiva skala kuta na stroju Aceti ART.60 za brušenje radijusa cijevi — Podesiva skala kuta za pripremu spojeva cijev na cijev pod različitim kutovima.

Primjena u radionici

ART.60 je namijenjena za ponovljivu pripremu krajeva cijevi kada spoj mora sjesti na drugu cijev pod zadanim kutom. Umjesto ručnog prilagođavanja, stroj preko brusne trake i odgovarajućeg kontaktnog valjka izrađuje radijus, usjek ili žlijeb za uredniji sedlasti dosjed prije zavarivanja.

ograde, rukohvati i metalne konstrukcije
okviri, nosači i ponavljajuća radionička priprema spojeva
spoj cijev na cijev prije zavarivanja
okrugle i kvadratne cijevi u bravarskoj i metaloprerađivačkoj radionici
radijusi na cijevima promjera od Ø20 do Ø70 mm, pod kutom od 30° do 90°

Video prikaz rada

Pogledajte video na YouTubeu

Tehnički podaci

Aceti ART.60 - stroj
Napajanje	400 V / 50 Hz / 3 faze
Snaga motora	3 kW (4 hp)
Brzina motora	2800 o/min
Emisija buke	70 dB
Dimenzije stroja	650 x 1500 x 1040 mm
Težina	125 kg

Jedinica za brušenje radijusa / žljebljenje
Dimenzija brusne trake	75 x 2000 mm
Periferna brzina	30 m/s
Radni oslonac iza trake	75 x 400 mm
Pogonski kotač	Ø 200 mm
Promjer cijevi	Ø20 do Ø70 mm
Kut obrade cijevi	30° do 90°

Oprema i korisne izvedbe

Standardna oprema uključuje robusno postolje s antivibracijskim gumama i unutarnjim prostorom za alat, električne komande s glavnim prekidačem na zaključavanje i stop tipkom, samocentrirajuću steznu jedinicu / škripac za okrugle i kvadratne cijevi, bočno pomicanje škripca radi boljeg iskorištenja brusne trake te radni oslonac za obradu u blizini prednjeg kontaktnog kotača.

U standardnoj opremi navode se i grafitna podloga iza brusne trake, jedan kontaktni valjak za cijevi Ø 1 1/4", montirana brusna traka, ladica za skupljanje prašine, zaštita od iskri i kućište s pripremom za priključak na sustav odsisavanja brusne prašine.

Dodatna oprema

Za točnu izradu radijusa bira se kontaktni valjak prema vanjskom promjeru cijevi. Osim standardnih promjera, kontaktni valjci za druge promjere mogu se provjeriti na upit uz navedeni vanjski promjer cijevi i toleranciju.

Oprema / šifra	Opis
IA-1	Sustav odsisavanja brusne prašine s jednom usisnom granom, filter vrećom, fleksibilnim aluminijskim crijevom i obujmicama. Motor 0,55 kW, protok do 1.000 m³/h.
M2V-TB	Dvobrzinski trofazni motor za rad na inoxu i aluminiju, 1400/2800 o/min, 400 V / 50 Hz / 3 faze.
Brusne trake	Potrošni materijal - brusne trake 75 x 2000 mm dostupne u različitim granulacijama prema materijalu i vrsti obrade.

Kontaktni valjci za vanjski promjer cijevi

Šifra	Vanjski promjer cijevi
001059	Ø20 mm
001059A	Ø21,3 mm = Ø1/2" gas
001047A	Ø25 mm
001059B	Ø26,9 mm = Ø3/4" gas
001047B	Ø30 mm
001059C	Ø33,7 mm = Ø1" gas
001047C	Ø35 mm
001047D	Ø40 mm
001059D	Ø42,4 mm = Ø1 1/4" gas
001047E	Ø45 mm
001059E	Ø48,3 mm = Ø1 1/2" gas
001047F	Ø50 mm
001047G	Ø55 mm
001047H	Ø60 mm
001059F	Ø60,3 mm = Ø2" gas
001047I	Ø65 mm
001059G	Ø70 mm

Najčešća pitanja

Za što je namijenjena tračna brusilica Aceti ART.60?

Za izradu radijusa, usjeka ili žljebova na krajevima cijevi, najčešće kao priprema prije zavarivanja. Ovakav spoj koristi se kod raznih tipova ograda, rukohvata, okvira, konstrukcija i sličnih radioničkih poslova. Stroj je opremljen dodatnim radnim mjestom - pristupom brusnoj traci s gornje strane stroja, za dodatnu završnu obradu proizvedenog dosjeda na cijevi, ali može se iskoristiti i za druge sitne radioničke poslove.

Koje promjere cijevi obrađuje?

Tračna brusilica Aceti ART.60 pokriva raspon promjera cijevi od Ø20 do Ø70 mm.

Može li obrađivati okrugle i kvadratne cijevi?

Škripac može prihvatiti okrugle, pravokutne i kvadratne cijevi.

Koje podatke poslati za ponudu?

Dovoljan je naziv modela za kojeg trebate ponudu. Ako imate tehničkih pitanja oko primjene, kapaciteta ili bilo kojeg drugog detalja, budite slobodni nas kontaktirati.

Pošaljite upit za Aceti ART.60

Pošaljite promjer cijevi, debljinu stijenke, materijal, kut spoja, očekivanu količinu i podatak koji su kontaktni valjci potrebni. Provjerit ćemo izvedbu stroja, sustav odsisavanja brusne prašine, dvobrzinski trofazni motor, dodatnu opremu i rok isporuke.
