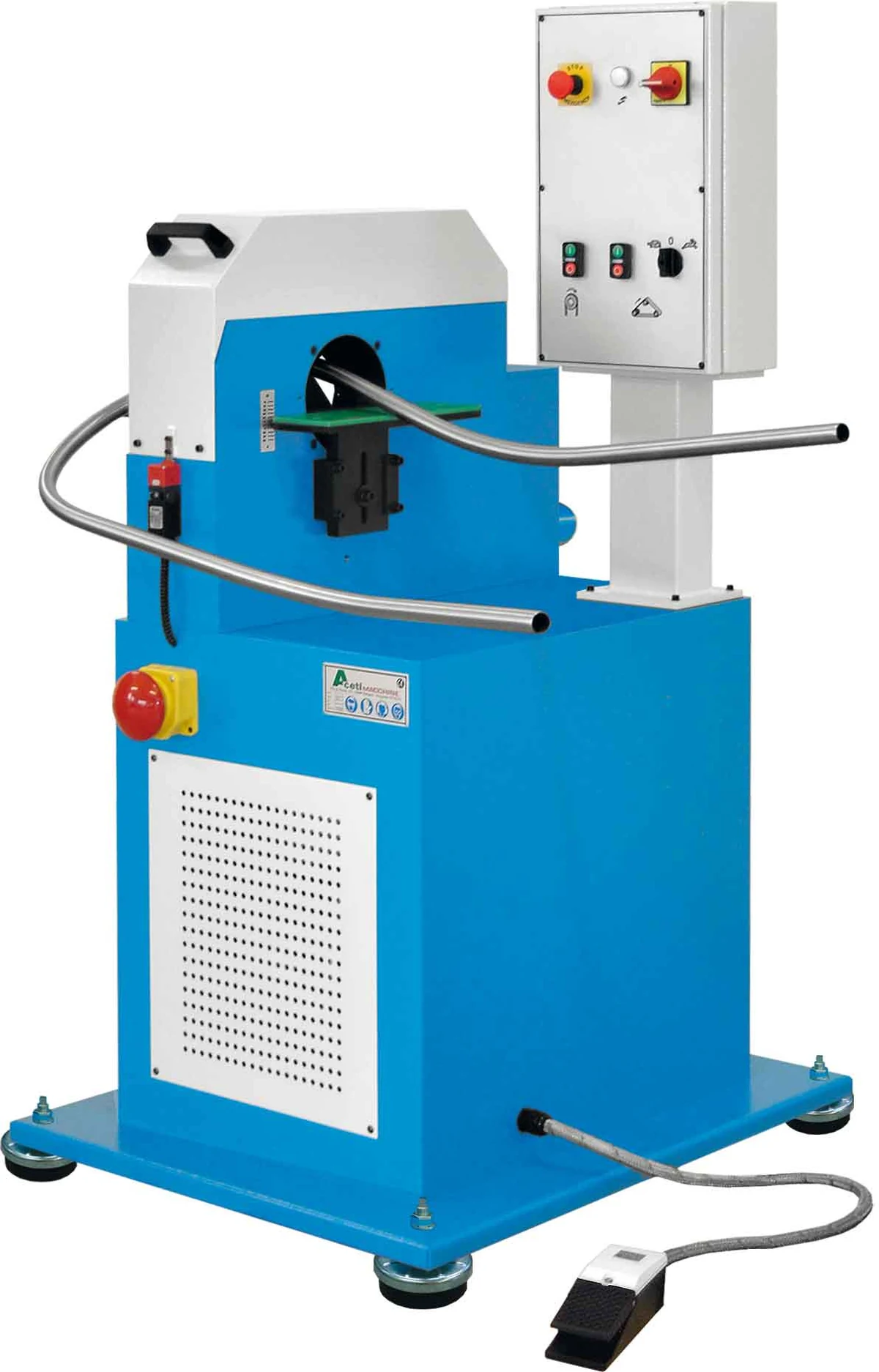

ART.150 koristi brusne trake dimenzije 60 x 900 mm, te u osnovnoj izvedbi ima dvije fiksne brzine (moguće nadograditi inverterom za bezstupanjsku kontrolu brzine vrtnje). Stroj je opremljen pogonskim motorom brusnih traka 3,3 / 2,6 kW, pogonskim motorom glave 1,8 kW i priključkom za odsis Ø80 mm.
Primjena u radionici

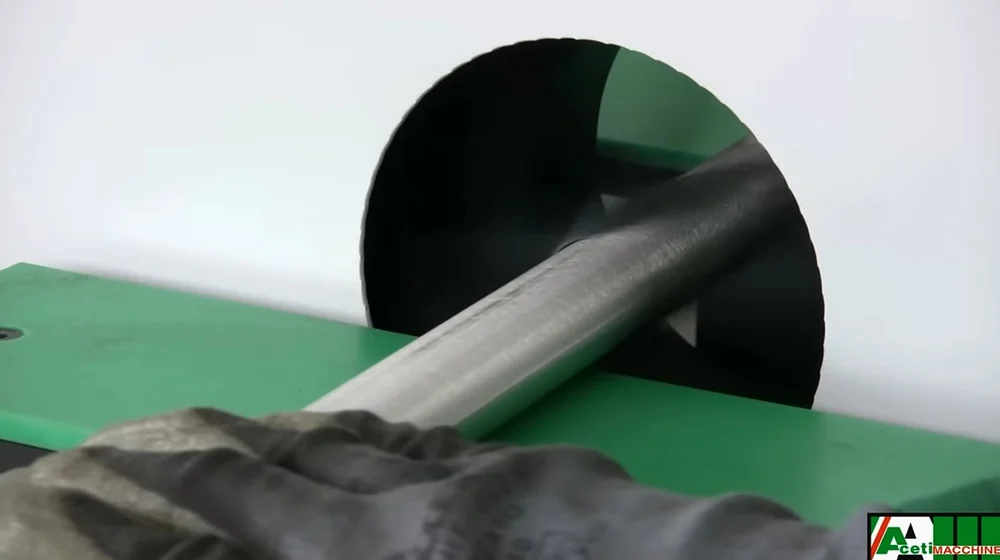

ART.150 je namijenjen poliranju, finom brušenju i satiniranju cijevi u bravarskoj, inox i metaloprerađivačkoj radionici. Koristi se za dekorativnu i funkcionalnu obradu rukohvata, ograda, konstrukcija, okvira i drugih cijevnih sklopova, uz mogućnost ručnog rada ili serijske obrade ravnih cijevi.
- za poliranje, fino brušenje i satiniranje ravnih cijevi

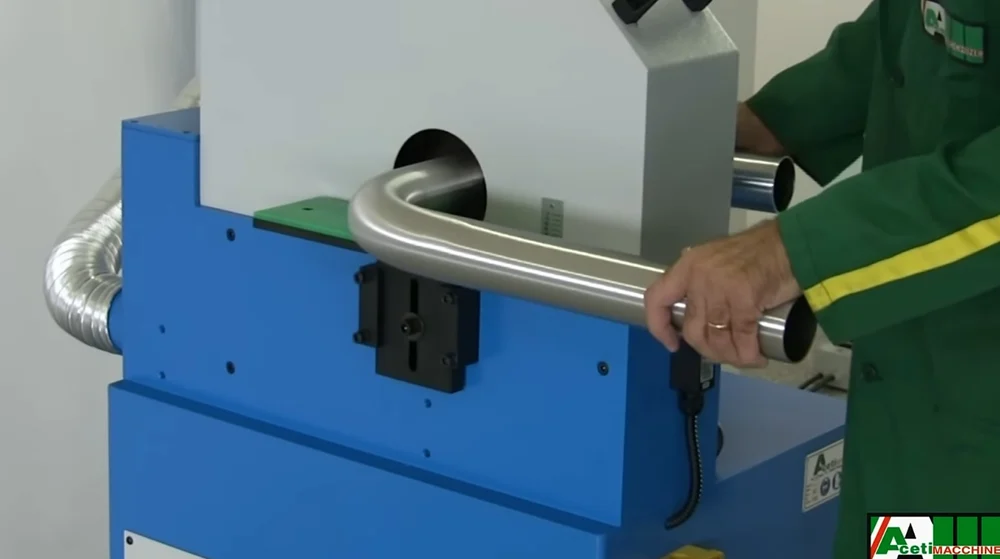

- za obradu savijenih cijevi minimalnog radijusa R150 mm

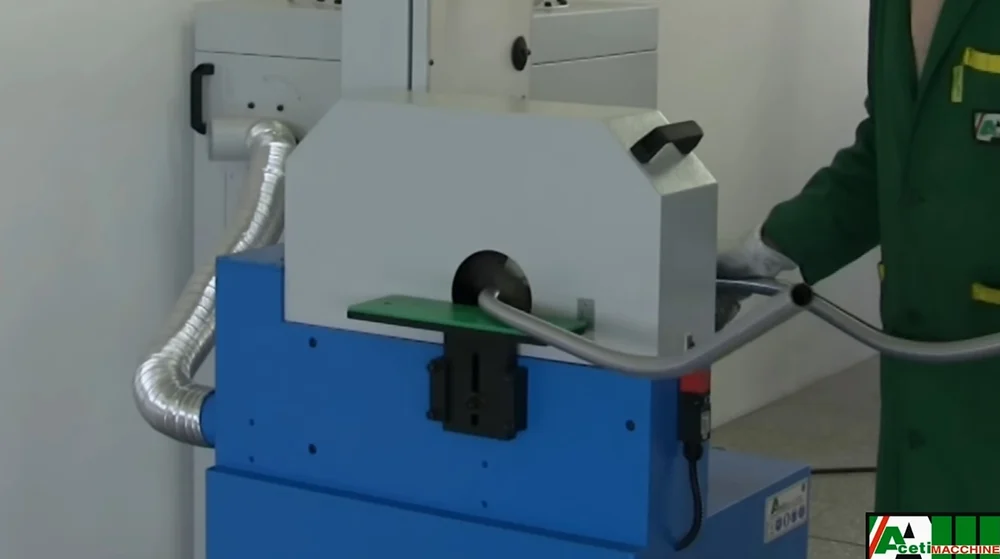

- za cijevi vanjskog promjera od Ø5 do Ø120 mm
- za obradu čelika, inox-a i aluminija
- za ručni rad ili nadogradnju dodatnom opremom za serijski rad s ravnim cijevima
- za serijsku obradu ravnih cijevi u višestaničnim izvedbama ART.150-2N, ART.150-3N i ART.150-4N
Video prikaz rada
Tehnički podaci
| Aceti ART.150 - stroj | |
|---|---|
| Napajanje | 400 V / 50 Hz / 3 faze |
| Motor volana | 1,8 kW (2,5 hp) |
| Motor brusnih traka | 3,3 / 2,6 kW (4,5 / 3,5 hp) |
| Brzina motora | 2800 / 1400 o/min |
| Dimenzije stroja | 750 x 910 x 1550 mm |
| Težina | 360 kg |
| Jedinica za satiniranje cijevi | |
|---|---|
| Dimenzija brusne trake | (2x) 60 x 900 mm |
| Periferna brzina | 25 / 10 m/s |
| Promjer cijevi | Ø5 do Ø120 mm |
| Minimalni radijus cijevi | R150 mm |
| Priključak odsisavanja | Ø80 mm |
| Broj stanica | 1 |
Standardna oprema
Standardna oprema uključuje upravljanje otvaranjem brusnih traka preko nožne pedale, što olakšava umetanje obratka i smanjuje rizik oštećenja brusnih traka.
- nožna pedala za otvaranje brusnih traka
- stroj u skladu s CE zahtjevima
- upute za uporabu, CE izjava, testni list i eksplozijski nacrti s listom rezervnih dijelova
- set servisnih ključeva za podešavanje i održavanje
- europsko jamstvo prema uvjetima proizvođača

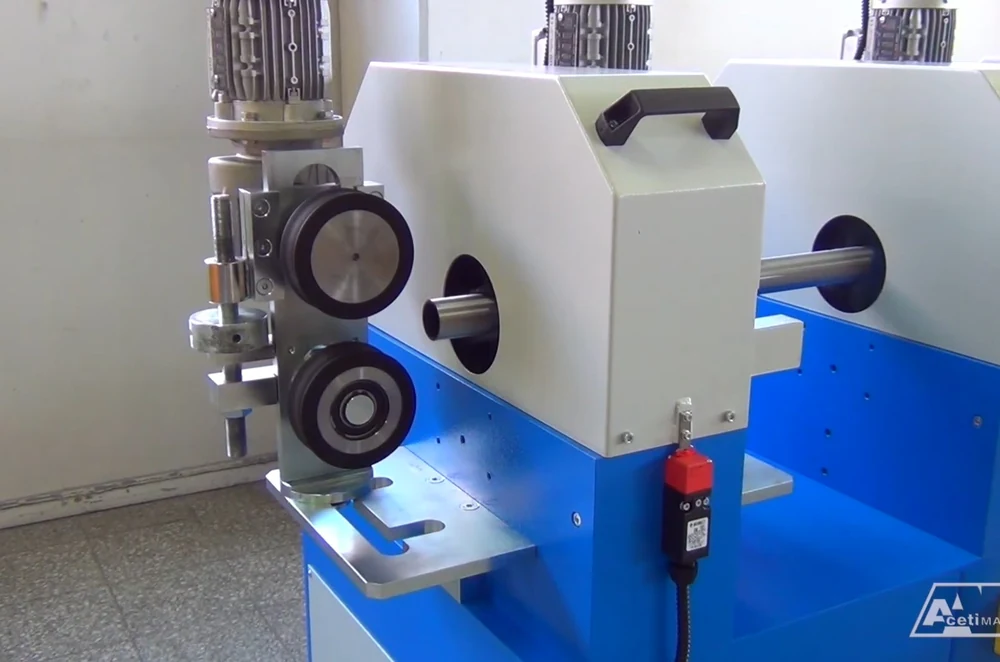

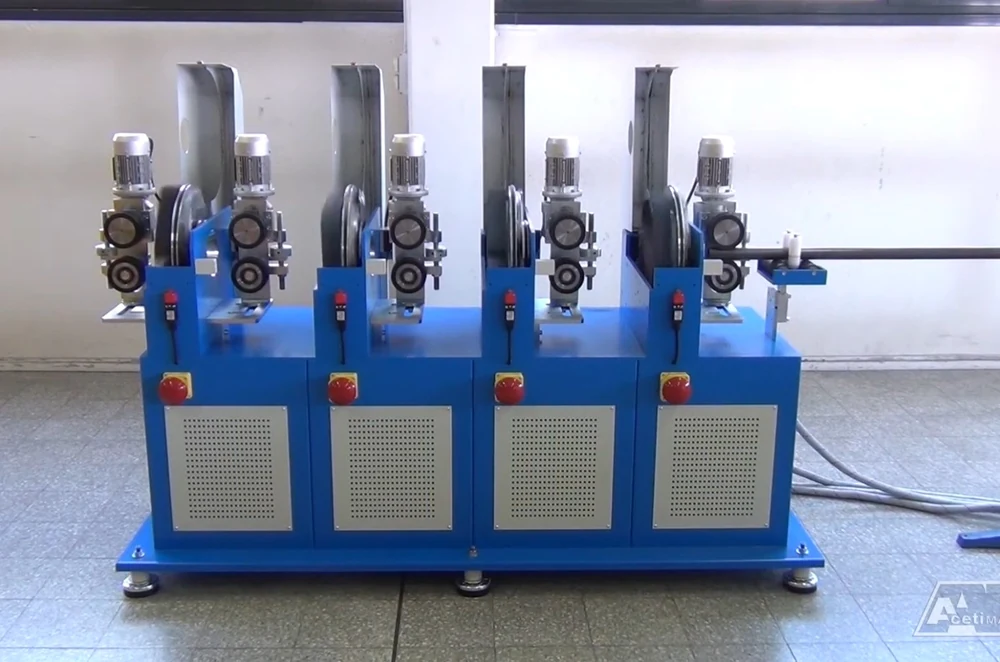

Višestanične izvedbe za ravne cijevi

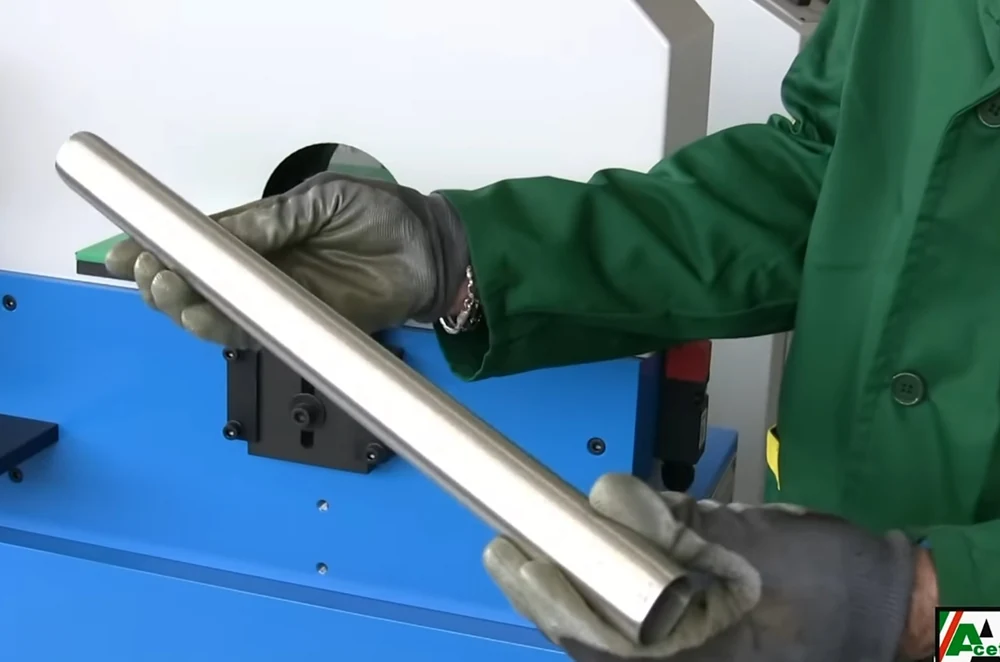

Dostupne su tandem izvedbe s više uzastopnih obradnih jedinica namijenjene automatskoj postupnoj obradi bez potrebe za više zasebnih prolaza i izmjenom brusnih traka između svakog prolaza. Izvedbe ART.150-2N, ART.150-3N i ART.150-4N namijenjene su serijskoj obradi ravnih cijevi kroz više brusnih stanica.
| Izvedba | Primjena / konfiguracija |
|---|---|
| ART.150 | Osnovna izvedba s jednom brusnom jedinicom za ravne i savijene cijevi. |
| ART.150-2N | Izvedba s dvije brusne jedinice za serijsku obradu ravnih cijevi. |
| ART.150-3N | Izvedba s tri brusne jedinice za serijsku obradu ravnih cijevi kroz više koraka. |
| ART.150-4N | Izvedba s četiri brusne jedinice za najdulji slijed obrade ravnih cijevi u jednom prolazu. |
Video prikaz višestanične izvedbe
Dodatna oprema
Za potrebe ponavljajućeg serijskog rada s ravnim cijevima ART.150 se može opremiti automatskim fotoćelijskim prepoznavanjem cijevi na ulazu, jedinicama za automatsko dodavanje, regulacijom brzine, ciklonskim sustavima odsisavanja i potrošnim brusnim trakama.
| Oprema / šifra | Opis |
|---|---|
| INV-NA | Frekvencijski pretvarač za elektroničko podešavanje brzine motora od 400 do 4000 o/min, s odvojenim električnim panelom, potenciometrom i digitalnim prikazom. |

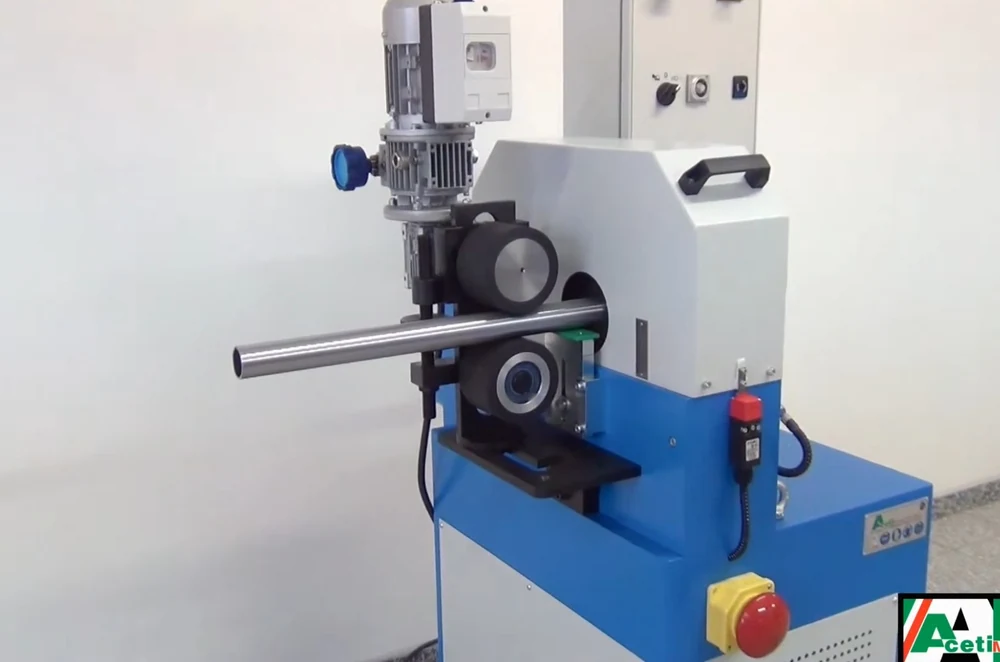

| AV-2R | Automatski posmak za ravne cijevi na izlazu, s 2 pogonska kotača i podesivom brzinom od 1 do 5 m/min. |
| AV-8R | Samocentrirajući automatski posmak za ravne cijevi s 8 pogonskih kotača i podesivom brzinom od 1 do 5 m/min. |
| FOT | Fotoelektrični senzor za otvaranje brusnih traka s podesivim timerom; potreban kod strojeva s dvije ili više automatskih AV-8R jedinica. |
| INV-AV | Frekvencijski pretvarač za elektroničko podešavanje brzine posmaka cijevi od 1 do 5 m/min, s PLC upravljanjem otvaranjem brusnih traka pri ulazu cijevi. |
| ASP 01-HP2 | Pokretni ciklonski sustav odsisavanja brusne prašine, 1,5 kW, s čeličnom ladicom za skupljanje prašine. |
| ASP 01-HP4 | Pokretni ciklonski sustav odsisavanja brusne prašine, 3 kW, s čeličnom ladicom za skupljanje prašine. |
| Priključna oprema za odsisavanje | Priključna oprema za spajanje stroja na odsisavač; izvedbu potvrđujemo prema konfiguraciji stroja i odabranom sustavu odsisavanja. |
| Scotch-Brite™ trake | Potrošni materijal za satiniranje i završnu obradu u različitim granulacijama. |
| Brusne platnene trake | Brusne trake 60 x 900 mm u različitim granulacijama prema materijalu i željenoj završnoj obradi. |
Najčešća pitanja
Za što je namijenjen Aceti ART.150?
Za poliranje, fino brušenje i satiniranje ravnih te savijenih cijevi suhim sustavom, najčešće kod rukohvata, ograda, okvira, inox elemenata i sličnih cijevnih sklopova.
Koji promjer cijevi obrađuje?
Aceti ART.150 pokriva raspon promjera cijevi od Ø5 do Ø120 mm.
Može li obrađivati savijene cijevi?
Da. Osnovna izvedba ART.150 namijenjena je ravnim i savijenim cijevima, uz minimalni radijus savijene cijevi R150 mm.
Koja je razlika između ART.150 i izvedbi ART.150-2N, ART.150-3N i ART.150-4N?
ART.150 je osnovna izvedba s jednom brusnom jedinicom za ravne i savijene cijevi. Izvedbe -2N, -3N i -4N imaju više brusnih jedinica i namijenjene su serijskoj obradi ravnih cijevi.
Koje podatke poslati za ponudu?
Dovoljan je naziv modela za kojeg trebate ponudu. Ako imate tehničkih pitanja oko primjene, kapaciteta ili bilo kojeg drugog detalja, budite slobodni nas kontaktirati.
Pošaljite upit za Aceti ART.150
Pošaljite naziv modela ili osnovne podatke o cijevima, materijalu i traženoj završnoj obradi. Provjerit ćemo izvedbu, dodatnu opremu, odsisavanje i rok isporuke.
